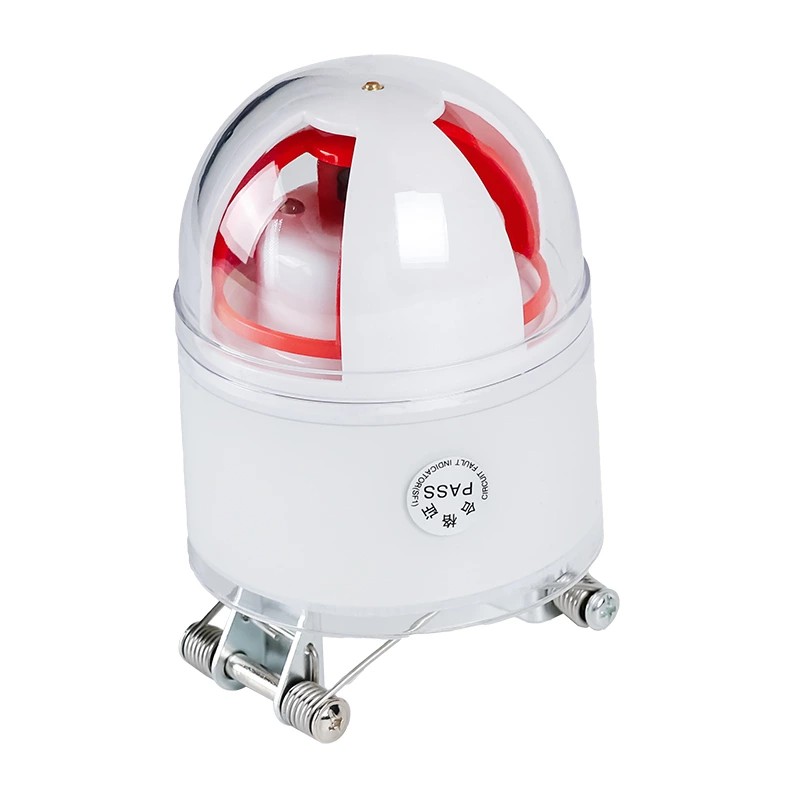

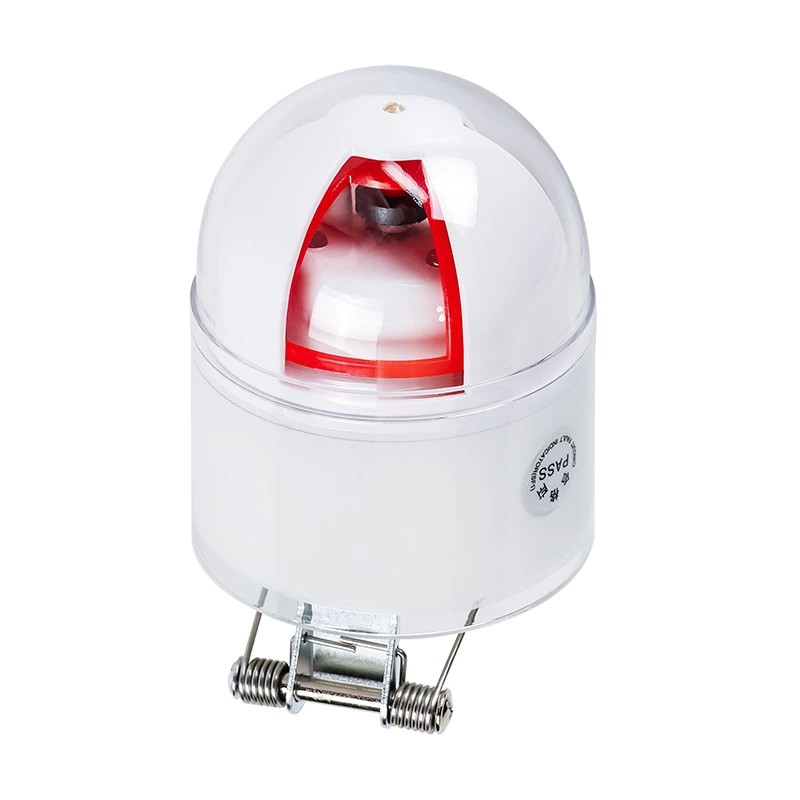

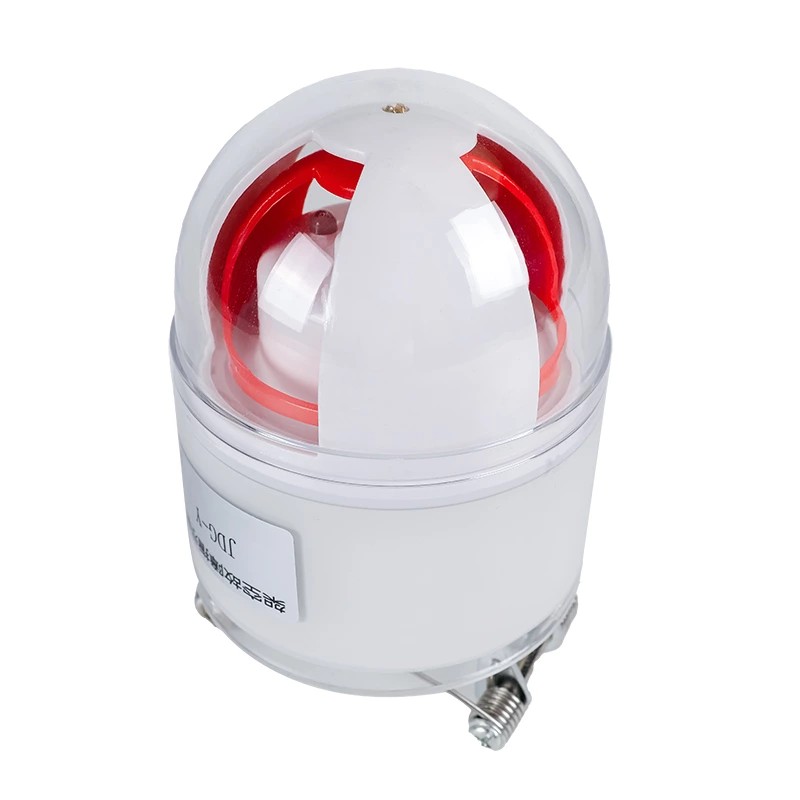

Keturi viename kompresinės spyruoklės pakabos gedimo indikatorius JDG-F

Produkto informacija

1. „Keturi viename“ skirstomųjų linijų gedimų aptikimas

Kokybiškas Comewill „Keturi viename“ suspaudimo spyruoklės pakabinamo gedimo indikatorius JDG-F yra elektromagnetinių gedimų aptikimo įtaisas, naudojamas vidutinės ir žemos įtampos elektros paskirstymo sistemose. Tai padeda lauko inžinieriams greitai nustatyti linijos atkarpą, kurioje įvyko trumpojo jungimo gedimas.

Darbo principas

Kai stebimu laidininku teka trumpojo jungimo srovė, prietaisas nustato staigų srovės pokytį.

Mechanizmas įjungia matomą raudoną gedimo indikatoriaus kortelę.

Techninės priežiūros komandos gali vizualiai rasti suaktyvintus indikatorius palei liniją.

Gedimo taškas nustatomas tarp paskutinio įjungto ir pirmojo neįjungto indikatoriaus.

Šis aiškus zonavimo metodas žymiai sumažina patikrinimo laiką, palyginti su patruliavimu rankiniu būdu.

„Comewill“ pritaikytas „Keturi viename“ suspaudimo spyruoklinių pakabinamų gedimų indikatorius JDG-F yra plačiai naudojamas elektros paskirstymo tinkluose, kur greitas gedimų nustatymas padeda sumažinti gedimų trukmę ir pagerinti priežiūros efektyvumą.

2. Struktūriniai komponentai ir funkciniai moduliai

Pilnas „Keturi viename“ suspaudimo spyruoklinis pakabinamas gedimo indikatorius JDG-F apima kelis funkcinius modulius, kurie veikia kartu, kad užtikrintų patikimą aptikimą ir rodymą.

Srovės ir įtampos aptikimo modulis

Šis modulis nustato srovės ir įtampos pokyčius linijoje, naudodamas elektromagnetinę indukciją ir elektrinio lauko aptikimą. Šie aptikimo metodai nereikalauja tiesioginio kontakto su įtampais laidininkais, o tai padeda pagerinti įrengimo saugą.

Gedimų diskriminacijos grandinė

Vidinė grandinė analizuoja signalo pokyčius, kad atskirtų faktinius trumpojo jungimo gedimus nuo laikinų svyravimų ar apkrovos pokyčių. Importuoti elektroniniai komponentai ir mikrovaldikliai pagerina signalo apdorojimo stabilumą.

Mechaninė indikatoriaus pavaros sistema

Patvirtinus gedimą, pavaros mechanizmas suaktyvina raudoną fluorescencinę indikatoriaus kortelę, kuri lieka matoma iki atstatymo. Mechaninė konstrukcija skirta patikimumui lauke ir ilgalaikiam veikimui.

Gedimų būsenos ekranas

Prietaisas naudoja ryškiai raudoną fluorescencinę dangą, užtikrinančią aiškų matomumą dienos šviesoje ir nakties apšvietimo sąlygomis. Ekrano mechanizmas atsparus blukimui net ir po ilgo ultravioletinės spinduliuotės poveikio.

Automatinis uždelstas atstatymas

Pašalinus gedimo būklę, „Keturi viename“ suspaudimo spyruoklės sustabdymo gedimo indikatorius JDG-F automatiškai atstatomas po iš anksto nustatyto delsos. Ši funkcija sumažina rankinio įsikišimo poreikį atokiose vietose.

3. Medžiagų dizainas ir konstrukcijos ilgaamžiškumas

Siekiant palaikyti ilgalaikį naudojimą lauke, Comewill keturi viename suspaudimo spyruoklinio pakabos gedimo indikatorius JDG-F naudoja specializuotas medžiagas ir konstrukcinį dizainą.

Aviacijos klasės būstas

Išorinis apvalkalas gaminamas naudojant itin stiprias aviacines medžiagas su vieno žingsnio liejimo technologija. Nanomedžiagų paviršiaus apdorojimas pagerina atsparumą aplinkos taršai ir senėjimui.

Nikeliuoti magnetiniai komponentai

Pagrindiniai magnetiniai elementai yra padengti nikeliu, kad pagerintų magnetinį laidumą ir pagerintų elektromagnetinio jutimo efektyvumą.

Atsparumas oro sąlygoms

Korpuso konstrukcija sukurta taip, kad būtų atspari:

UV spinduliuotė

Lietus ir dulkės

Taršos kaupimasis

Ši konstrukcija leidžia įrenginiui išlaikyti stabilų veikimą lauko energijos paskirstymo aplinkoje.

4. Maitinimo sistema ir tarnavimo laikas

Paskirstymo linijos stebėjimo įrangai būtinas patikimas veikimas daugelį metų.

Keturi viename suspaudimo spyruoklės pakabos gedimo indikatorius JDG-F apima:

Didelio našumo akumuliatorių sistema, kurios tarnavimo laikas viršija 8 metus

Mažos galios elektroninės grandinės dizainas

Mikrovaldikliu pagrįstas valdymas stabiliam darbui

Šios funkcijos padeda užtikrinti, kad įrenginys veiktų per kelis tikrinimo ciklus be dažnos priežiūros.

5. Diegimas ir tiesioginės linijos veikimas

Keturi viename suspaudimo spyruoklinio pakabinamo gedimo indikatorius JDG-F yra skirtas montuoti tiesioginėje linijoje, o tai reiškia, kad įrenginį galima montuoti neišjungiant paskirstymo linijos.

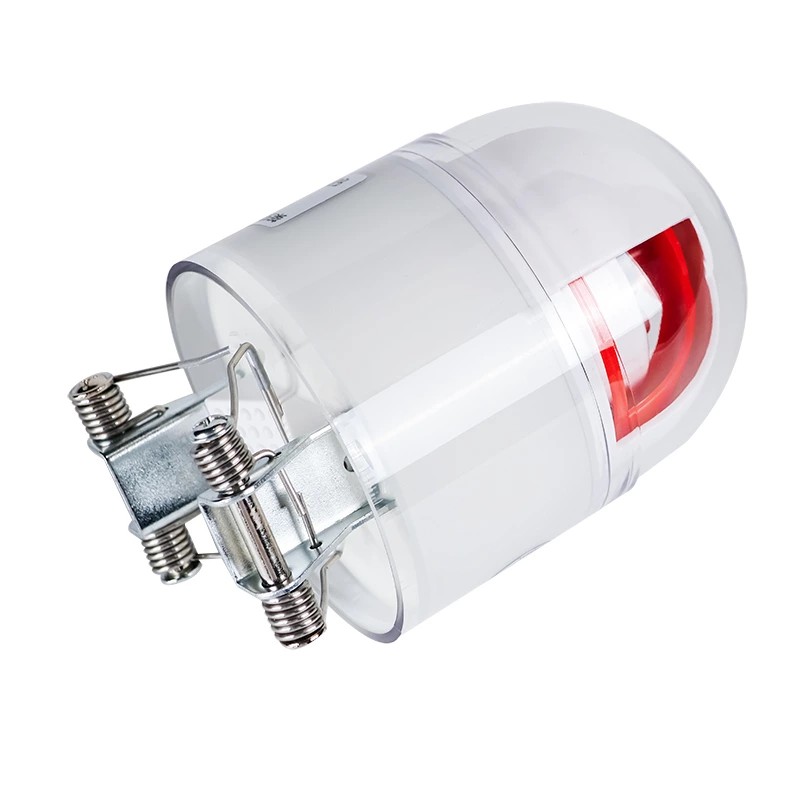

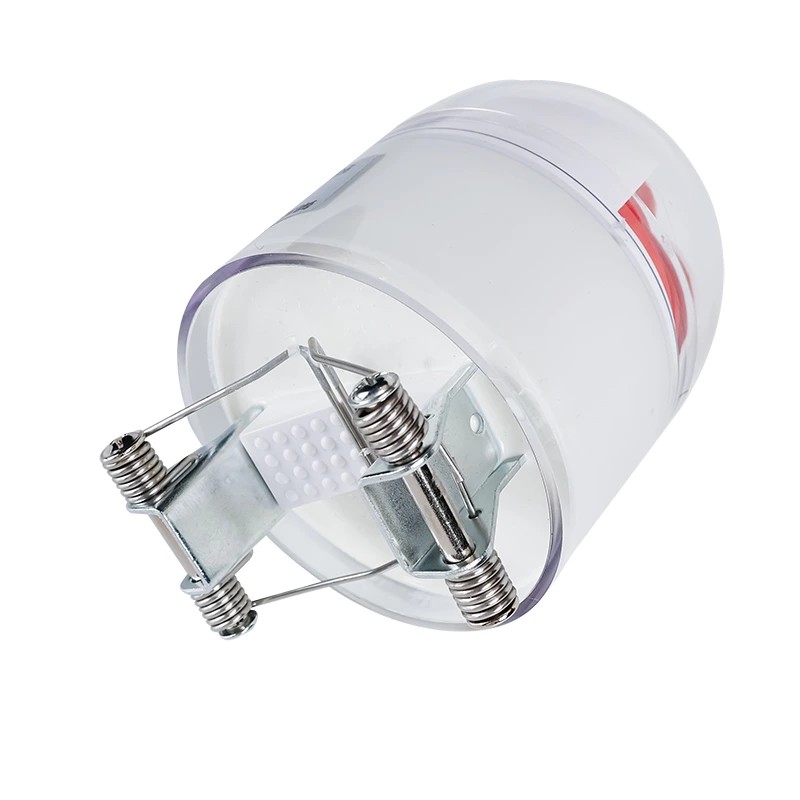

Suspaudimo spyruoklinė pakabinama konstrukcija

Indikatoriuje naudojama kortelės vielos suspaudimo spyruoklės struktūra, leidžianti saugiai prispausti prie viršutinių laidų.

Pagrindinės montavimo savybės:

Montavimas nenupjaunant laidų

Diegimo metu nereikia nutraukti elektros energijos tiekimo

Mechaninis stabilumas tiek ant plikų, tiek ant izoliuotų laidų

Ši konstrukcija padeda komunalinėms įmonėms įdiegti gedimų indikatorius paskirstymo tinkluose su minimaliais veikimo sutrikimais.

6. Tipiniai taikymo scenarijai

Comewill keturi viename suspaudimo spyruoklės pakabinamo gedimo indikatorius JDG-F naudojamas keliuose energijos paskirstymo scenarijuose:

Oro paskirstymo linijos

Montuojamas ant komunalinių stulpų laidų, kad aptiktų ir parodytų trumpojo jungimo gedimus.

Kabelių paskirstymo sistemos

Naudojamas ant viršutinių izoliuotų kabelių arba požeminių kabelių perėjimų.

Paskirstymo tinklo stebėjimas

Padeda techninės priežiūros komandoms greitai nustatyti gedimų skyrius ir organizuoti tikslines patikras.

Komunalinių paslaugų priežiūros operacijos

Palaiko greitesnį trikčių šalinimą ir sumažina laiką, praleistą atliekant visos linijos patruliavimo patikrinimus.

7. Gamybos ir tiekimo galimybės

Kaip Kinijos gamintojas ir gamykla, „Comewill“ teikia paskirstymo tinklo stebėjimo įrenginių gamybą ir tiekimą.

Galimybės apima:

OEM ir pritaikytos gaminių konfigūracijos

Stabilūs gamybos pajėgumai inžineriniams projektams

Kokybės kontrolė gamybos ir surinkimo metu

Comewill keturi viename kompresinės spyruoklės pakabinamų gedimų indikatorius JDG-F yra prieinamas pasaulinėms komunalinėms įmonėms, inžinierių rangovams ir elektros įrangos platintojams, ieškantiems Kinijoje pagamintų gedimų aptikimo prietaisų tiekėjo Kinijoje.

VEIKLOS PRINCIPAS

Trumpojo jungimo aptikimo principas:

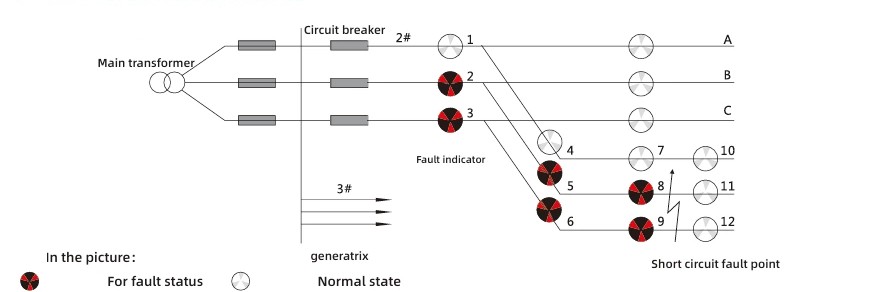

Remiantis trumpojo jungimo gedimų charakteristikomis, veikimo kriterijus yra staigus srovės pokytis kartu su apsauginio įtaiso elektros energijos tiekimo nutraukimu. Gedimų indikacijų diagramos aiškinimo logika yra tokia: jei 2 linijos A fazės 2, 5 ir 8 indikatoriai bei 2 linijos C fazės indikatoriai 3, 6 ir 9 šviečia raudonai, o 11 ir 12 indikatoriai lieka balti, tuomet galima nustatyti, kad tame išeinančios linijos taške įvyko trumpojo jungimo gedimas.

TECHNINIS PARAMETRAS
