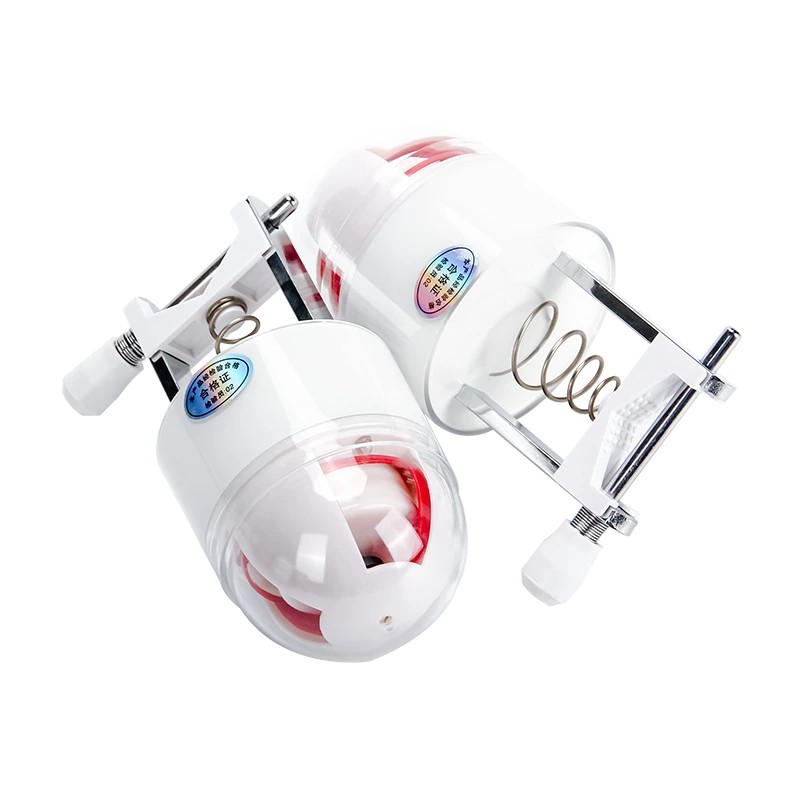

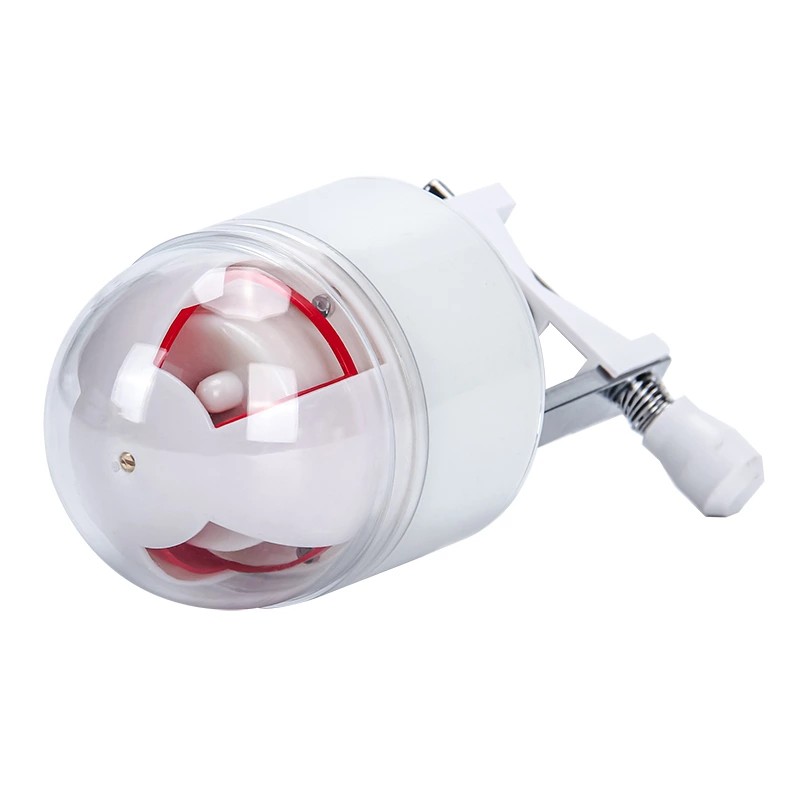

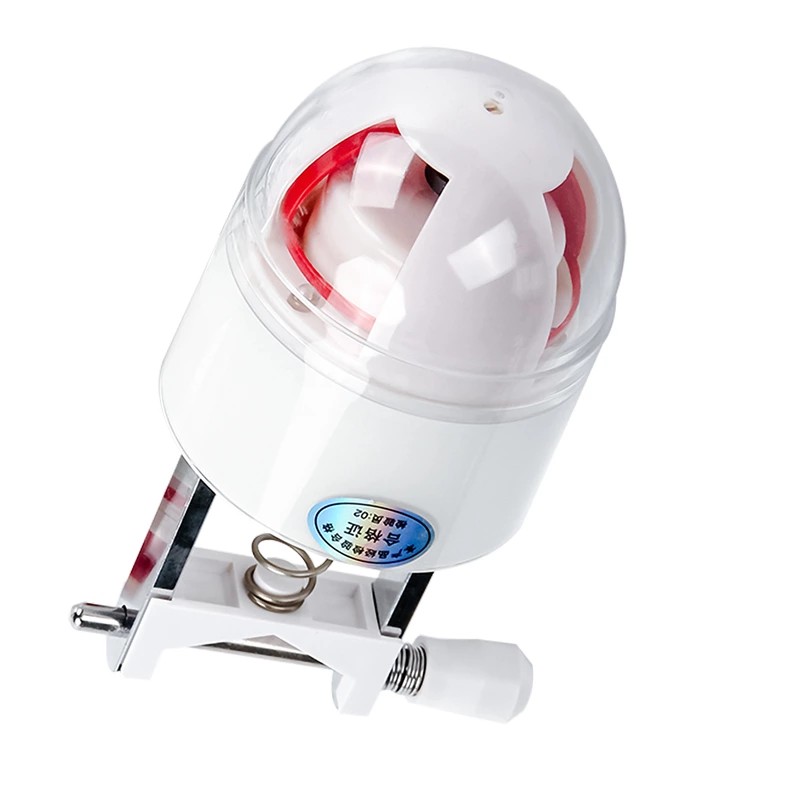

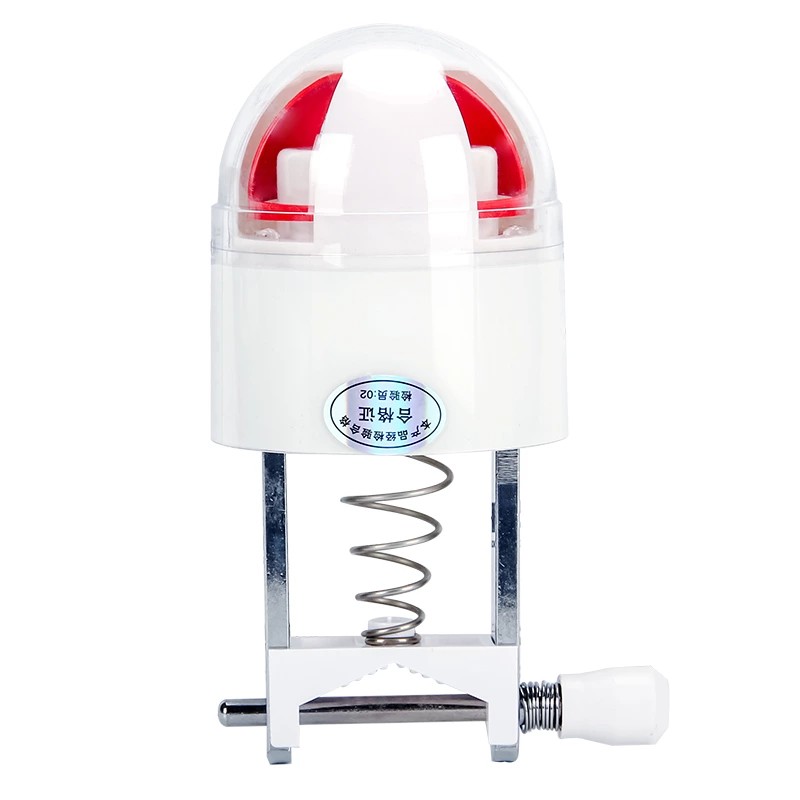

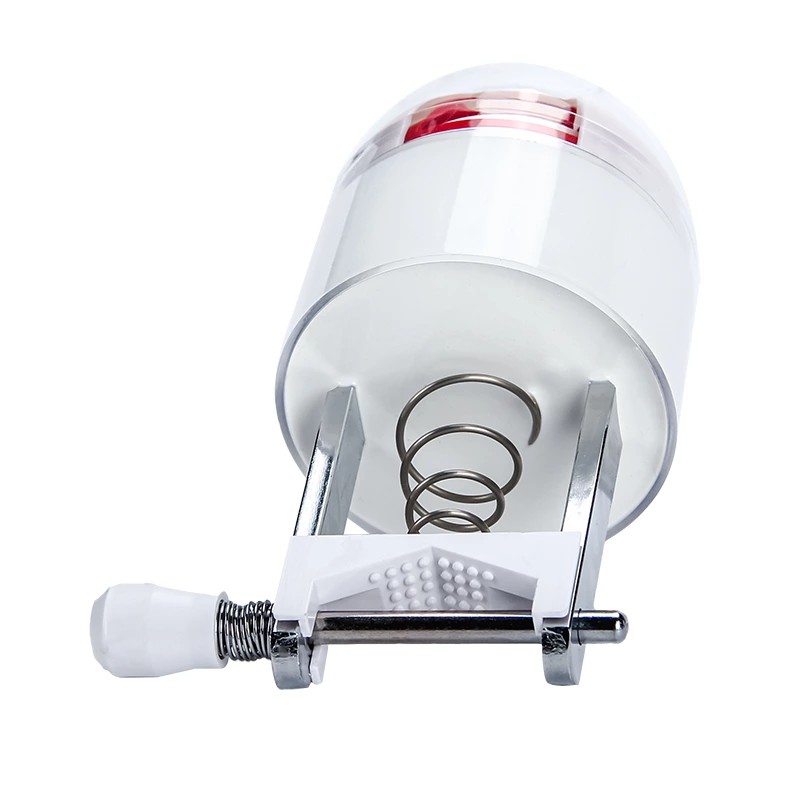

Ištraukiamas viršutinis gedimo indikatorius JDX įžeminimo lokatorius

„Comewill“, kaip profesionalus gamintojas Kinijoje, aukštos kokybės ištraukiamas viršutinis gedimo indikatorius JDX įžeminimo lokatorius naudoja nekontaktinę elektromagnetinę indukciją kaip aptikimo principą, kuris aiškiai parodo trumpojo jungimo gedimą per raudoną apverčiamą ženklą. Prietaiso korpusas apdorotas senėjimą stabdančiomis medžiagomis, o ekrane panaudotos fluorescencinės medžiagos, užtikrinančios aiškų matomumą net naktį. Klientams, kuriems reikia nuolatinių atsargų ar pritaikytų parametrų, šis aukštos kokybės gaminys tiekiamas tiesiai iš gamyklos už konkurencingą žemą kainą, padedant techninės priežiūros komandoms sutrumpinti gedimo nustatymo laiką.

Ištraukiamas viršutinių gedimų indikatorius JDX įžeminimo lokatorius yra Comewill sukurtas gedimų nustatymo įrenginys, skirtas oro paskirstymo linijoms. Šis prietaisas stebi linijos srovės pokyčius naudodamas elektromagnetinę indukciją. Kai įvyksta trumpojo jungimo gedimas, jis įjungia mechaninį apvertimo mechanizmą, kad būtų rodomas raudonas gedimo indikatorius. Jo struktūroje naudojamas vientisas liejimo procesas, derinamas su nano paviršiaus apdorojimo technologija, suteikiant jai anti-užteršimo ir senėjimo savybes, todėl tinkamas ilgalaikiam naudojimui lauko oro linijose.

Pagrindinis darbo principas

1. Gedimų aptikimo logika

Ištraukiamas viršutinių gedimų indikatorius JDX įžeminimo lokatorius aptinka gedimus pagal staigų srovės pasikeitimą trumpojo jungimo metu. Įvykus trumpojo jungimo gedimui, gedimo srovė teka per montavimo tašką. Įrenginio viduje esantis srovės aptikimo elementas jaučia staigų srovės pokytį, o tuo pačiu metu dėl tolesnių apsaugos veiksmų linija nutrūksta. Šios dvi sąlygos kartu sudaro ieškinio pagrindą.

Ant oro linijos sumontuotas JDX gedimo indikatorius veikia aptikdamas linijos srovę elektromagnetine indukcija. Įprastomis veikimo sąlygomis įrenginys veikia mažos galios budėjimo režimu; kai praeina trumpojo jungimo srovė, indukuotas signalas viršija iš anksto nustatytą slenkstį ir suveikia pavaros mechanizmas.

2. Gedimų nustatymo metodas

Atliekant faktines apžiūras, išilgai linijos tam tikrais intervalais įrengiami keli JDX indikatoriai. Įvykus gedimui, visi indikatoriai nuo maitinimo šaltinio iki gedimo taško pasidaro raudoni, o indikatoriai už gedimo taško lieka balti. Inspektoriams tereikia stebėti indikatoriaus būseną maršrute; sekcija tarp paskutinio raudono indikatoriaus ir pirmojo balto indikatoriaus yra gedimo vieta. Šis metodas sumažina tradicinių visos linijos patikrinimų darbo krūvį iki vietinių sekcijų patikrinimų, žymiai pagerindamas gedimų nustatymo efektyvumą.

3. Atkūrimo mechanizmas

Pašalinus gedimą ir atstačius maitinimą, įranga automatiškai atstatoma praėjus nustatytam laikui. Ištraukiamas viršutinis gedimo indikatorius JDX įžeminimo lokatorius siūlo pasirenkamus 6, 12, 24 ir 36 valandų atstatymo laikus, kad būtų galima prisitaikyti prie skirtingų linijų eksploatacinių poreikių, todėl personalui, lipančiam ant stulpo, nereikia atlikti rankinio atstatymo.

Gaminio struktūra ir medžiagos charakteristikos

1. Korpuso medžiaga

Ištraukiamas viršutinis gedimo indikatorius JDX įžeminimo lokatorius yra suformuotas iš vieno gabalo, naudojant didelio stiprumo kosmoso medžiagas ir nanotechnologijas. Korpusas turi šias savybes:

Didelis skaidrumas: palengvina vidinio apvertimo būsenos stebėjimą

Atsparumas dėmėms: nešvarumai lengvai prilimpa prie paviršiaus

Atsparumas senėjimui: Netampa trapus ilgai veikiant saulėje

Nereikalaujantis priežiūros: nereikia papildomos priežiūros per numatytą eksploatavimo laiką

2. Pagrindinės sudedamosios dalies sudėtis

3. Rodymo būdas

Ištraukiamas viršutinis gedimo indikatorius JDX įžeminimo lokatorius naudoja mechaninį atverčiamą ekraną. Normaliai veikiant jis yra baltas, o pavertus į viršų nusidažo raudonai, kad būtų rodomas gedimas. Raudona pusė padengta fluorescencine medžiaga, todėl ji gerai matoma natūralioje dienos šviesoje ir vis tiek atpažįstama naktį arba prasto apšvietimo sąlygomis. Būdama gamintoja, Comewill, pasirinkdama ekrano medžiagas, pirmenybę teikia atsparumui oro sąlygoms, užtikrindama, kad besisukantys komponentai neišbluktų ir nesideformuotų esant ilgalaikiam UV poveikiui.

Diegimo scenarijai ir jutimo metodai: saugus ir universalus

Šie rodikliai yra gana lankstūs, kai kalbama apie tai, kur jie gali eiti. Montuojame ant oro linijų (tiesių ant komunalinių stulpų), oro kabelių, požeminių kabelių (užkastų po miestais) ir net ant šynų skirstomųjų spintų viduje. Iš esmės visur, kur paskirstymo sistemoje gali atsirasti trumpojo jungimo gedimų.
Kadangi jie naudojami tiek daug skirtingų vietų, jų jutimo metodai sukurti taip, kad būtų saugūs – nėra tiesioginio kontakto su įtampingosiomis dalimis. Norėdami aptikti įtampą, jie jaučia erdvinio elektrinio lauko potencialo gradientą aplink liniją. Srovės aptikimui jie naudoja elektromagnetinę indukciją – panašiai kaip veikia transformatorius. Šis bekontaktis dizainas yra žaidimo keitiklis: jis apsaugo įrenginį (ir mus) nuo aukštos įtampos ir palengvina montavimą. Mums nereikia nutraukti linijos ar išjungti maitinimo, kad juos pritvirtintume – tiesiog priveržkite juos ir pirmyn.

VEIKLOS PRINCIPAS

Trumpojo jungimo aptikimo principas:
Remiantis trumpojo jungimo reiškinių charakteristikomis, kaip veikimo kriterijus naudojamas staigus srovės pokytis trumpojo jungimo metu kartu su apsauginio įtaiso elektros energijos tiekimo nutraukimu. Gedimų indikacijos diagramos aiškinimo metodas yra toks: Kai 2 linijos A fazės indikatoriaus lemputės 2, 5 ir 8, B fazėje nėra indikatoriaus lemputės, C fazės indikatoriaus lemputės 3, 6 ir 9 šviečia raudonai, o indikatoriai 11 ir 12 lieka balti, galima nustatyti, kad tame išeinančios linijos taške įvyko trumpojo jungimo gedimas.

TECHNINIS PARAMETRAS
