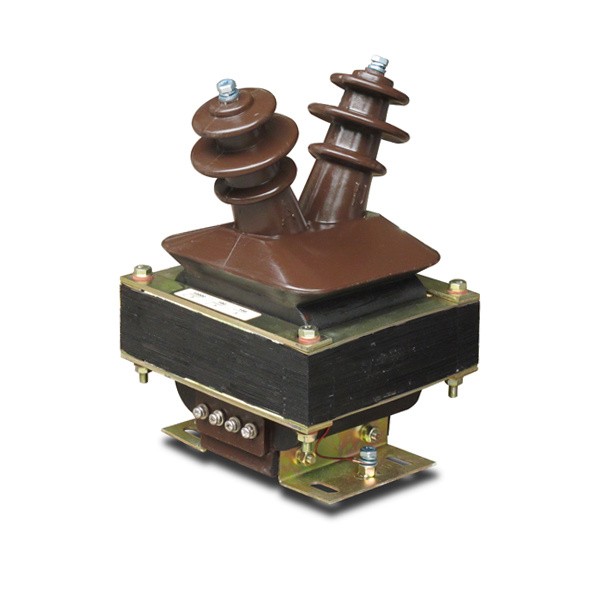

A Įtampos transformatoriusyra svarbi prietaisų-transformatorių technologija, naudojama aukštai pirminei įtampai sumažinti iki proporcingos antrinės įtampos, tinkamos matavimui, matavimui, apsaugai ir valdymui. Skirtingai nuo galios transformatoriaus, kuris yra skirtas energijos perdavimui tarp elektros tinklų, prietaisų transformatorius skirtas tiksliai signalizuoti skaitiklius, reles, stebėjimo įrangą ir valdymo sistemas. Teisingas pasirinkimas priklauso nuo pirminės sistemos įtampos, antrinės įtampos, dažnio, tikslumo reikalavimų, apkrovos, izoliacijos, fazių išdėstymo, apvijų konfigūracijos, įrengimo vietos, aplinkos poveikio ir numatytos apsaugos ar matavimo funkcijos. Elektromagnetinės, talpinės ir elektroninės technologijos suteikia skirtingus būdus gauti proporcingus įtampos signalus. Vidaus ir lauko dizainas taip pat skirtas skirtingoms aplinkos sąlygoms. Todėl atliekant išsamų techninį vertinimą elektros charakteristikos, izoliacija, konstrukcija, priedai, apsauga, montavimas ir priežiūra turi būti vertinama kaip viena suderinta sistema.
Turinys
Spustelėkite bet kurią temą, kad pereitumėte tiesiai į skyrių.
- 1. Kodėl elektros energijos sistemose svarbus įtampos matavimas?
- 2. Kaip veikia prietaiso įtampos transformatorius?
- 3. Kokie yra pagrindiniai tipai ir konfigūracijos?
- 4. Kaip tikslumas ir našta veikia pasirinkimą?
- 5. Kodėl izoliacija ir elektros izoliacija yra būtini?
- 6. Kuo skiriasi apsaugos ir matavimo programos?
- 7. Kuo skiriasi elektromagnetiniai ir talpiniai dizainai?
- 8. Kaip vidaus ir lauko dizainai sprendžia skirtingas sąlygas?
- 9. Kuo skiriasi vienfazės ir trifazės programos?
- 10. Kaip reikėtų atsižvelgti į saugiklius, antrinį įžeminimą ir saugumą?
- 11. Kuriose programose naudojamas prietaiso įtampos matavimas?
- 12. Kokių dažniausiai pasitaikančių atrankos klaidų reikėtų vengti?
- 13. Kas turėtų būti profesionalioje techninėje specifikacijoje?
- 14. Dažnai užduodami klausimai
Kodėl elektros energijos sistemose svarbus įtampos matavimas?
Elektros tinklų negalima saugiai ir tiksliai valdyti be patikimos informacijos apie įtampą. Operatoriai, apsaugos relės, skaitikliai, automatikos sistemos ir stebėjimo įranga priklauso nuo matavimo signalų, kurie atspindi pirminės elektros grandinės būklę.
Tiesiogiai prijungti įprastus skaitiklius ar žemos įtampos valdymo įrangą prie vidutinės arba aukštos įtampos grandinės būtų nepraktiška ir potencialiai pavojinga. Prietaisų transformatoriai išsprendžia šią problemą sukurdami proporcingą antrinį signalą, atspindintį pirminę įtampą, tuo pačiu užtikrindami elektros atskyrimą tarp aukštos įtampos grandinės ir antrinės matavimo grandinės.
Šis atskyrimas turi keletą praktinių pranašumų. Matavimo įranga gali būti suprojektuota pagal standartizuotą antrinę įtampą, o ne tiesiogiai veikiant pirminei sistemai. Apsaugos relės gali apdoroti valdomą signalą. Energijos skaitikliai gali atlikti savo matavimo funkcijas. Informaciją apie elektros tinklą operatoriai gali gauti neįvesdami pirminės įtampos tiesiai į valdymo skydelį.
Suteikia proporcingą įtampos signalą skaitikliams ir stebėjimo prietaisams.
Tiekia įtampos informaciją apsauginėms relėms, kurios įvertina neįprastas sistemos sąlygas.
Atskiria antrinę matavimo grandinę nuo aukštos įtampos pirminio tinklo.
Suteikia elektrinį signalą, kuris gali palaikyti automatizavimą, perjungimo logiką, sinchronizavimą ir kitas valdymo funkcijas.
Informacija apie įtampą ypač svarbi sistemose, kuriose elektros būklė nuolat kinta. Pastotėms, pramoninėms paskirstymo sistemoms, transformatorių tiektuvams, atsinaujinančios energijos tinklams ir sudėtingoms komunalinėms sistemoms reikia patikimos informacijos apie sistemos įtampą.
Matavimas taip pat palaiko trikčių šalinimą. Jei stebimas antrinis signalas netikėtai pasikeičia, inžinieriai gali ištirti, ar priežastis yra susijusi su pirmine sistema, prietaiso transformatoriumi, laidais, apsaugos grandine ar kita matavimo grandinės dalimi.
Todėl patikima matavimo grandinė prasideda nuo tinkamai parinkto prietaiso transformatoriaus. Tikslumas, izoliacija, jungties konfigūracija, antrinė našta, aplinkos sąlygos ir apsaugos reikalavimai turi būti vertinami kartu.
Kaip veikia prietaiso įtampos transformatorius?
Elektromagnetinio prietaiso įtampos transformatorius veikia per elektromagnetinę indukciją. Pirminė apvija yra prijungta prie aukštos įtampos grandinės, o antrinė apvija suteikia proporcingą mažesnę įtampą prijungtai matavimo ar apsaugos įrangai.
Pagrindinis ryšys nustatomas pagal pirminių posūkių ir antrinių posūkių santykį. Įjungus pirminę apviją, šerdyje susidaro magnetinis srautas. Šis srautas indukuoja įtampą antrinėje apvijoje, kuri proporcingai atitinka pirminę įtampą transformatoriaus suprojektuotame veikimo diapazone.
Pirminė apvija
Pirminė apvija jungiasi prie aukštos įtampos grandinės. Todėl jo izoliacinė sistema suprojektuota taip, kad atlaikytų elektros įtempius, susijusius su pirminiu tinklu.
Priklausomai nuo gaminio architektūros, pirminė apvija gali turėti skirtingas fizines konstrukcijas. Kai kuriose konstrukcijose naudojamas įprastas apvijų išdėstymas, o kitose apvija integruota į kapsuliuotą izoliacijos konstrukciją.
Antrinė apvija
Antrinė apvija suteikia sumažintos įtampos signalą skaitikliams, relėms ir kitai įrangai. Jo išėjimas suprojektuotas taip, kad tam tikromis elektros sąlygomis išliktų proporcingas pirminei įtampai.
Magnetinė šerdis
Šerdis suteikia magnetinį kelią, reikalingą elektromagnetinei indukcijai. Šerdies konstrukcija ir magnetinės charakteristikos turi įtakos tikslumui, sužadinimo elgsenai, nuostoliams ir transformatoriaus gebėjimui teikti stabilų antrinį signalą.
Izoliacijos sistema
Izoliacijos sistema atskiria aukštos įtampos pirminę apviją nuo antrinės apvijos, gaubto ir aplinkinės konstrukcijos. Priklausomai nuo gaminio konstrukcijos, tai gali būti sausa izoliacija, epoksidinės dervos liejimas, alyvos izoliacija, dujų izoliacija ar kiti dielektriniai įrenginiai.
| Komponentas | Pirminė funkcija | Pagrindinis dizaino svarstymas |
|---|---|---|
| Pirminė apvija | Jungiamas prie aukštos įtampos grandinės | Pirminės įtampos ir izoliacijos reikalavimai |
| Antrinė apvija | Suteikia sumažintą matavimo signalą | Antrinė įtampa, tikslumas, apkrova |
| Magnetinė šerdis | Suteikia magnetinį kelią | Pagrindinės medžiagos ir sužadinimo charakteristikos |
| Izoliacijos sistema | Palaiko elektrinį atskyrimą | Įtampos įtempis, aplinka, mechaninis stabilumas |
| Aptvaras arba korpusas | Užtikrina mechaninę ir aplinkos apsaugą | Montavimo vieta ir poveikio sąlygos |
Antrinė signalo kokybė
Naudingas antrinis signalas turi tiksliai atspindėti pirminę įtampą, kol prijungta įranga naudoja nurodytą apkrovą. Jei matavimo grandinė pernelyg apkrauna antrinį, gali būti paveiktas įtampos santykis ir tikslumas.
Štai kodėl transformatorius, laidai, gnybtai, skaitikliai, relės ir kita antrinė įranga turėtų būti vertinama kaip viena grandinė.
Darbo principas gali būti paprastas, tačiau norint pasiekti stabilų tikslumą realiomis eksploatavimo sąlygomis, reikia kruopščiai suprojektuoti šerdį, apvijas, izoliaciją, jungtis ir mechaninę konstrukciją.
Kokie yra pagrindiniai tipai ir konfigūracijos?
Prietaiso įtampos transformatoriai gali būti klasifikuojami pagal įrengimą, fazių išdėstymą, apvijų konfigūraciją, izoliacijos technologiją ir veikimo principą. Šios kategorijos padeda inžinieriams susiaurinti pasirinkimą pagal sistemos reikalavimus.
Vidaus konfigūracijos
Vidiniai blokai skirti montuoti skirstomuosiuose įrenginiuose, pastotėse, elektros patalpose ar kitoje apsaugotoje aplinkoje. Jų korpusas ir izoliacijos konstrukcija gali būti optimizuoti kontroliuojamoje patalpų aplinkoje.
Epoksidinės dervos liejimo konstrukcijos yra paplitusios kompaktiškose patalpose, kuriose naudojama vidutinė įtampa, nes tvirta izoliacija gali sukurti sandarią struktūrą, išlaikant santykinai kompaktišką fizinį mazgą.
Lauko konfigūracijos
Lauko įrenginius tiesiogiai veikia lietus, drėgmė, temperatūros pokyčiai, saulės spinduliai, dulkės, tarša ir kitos aplinkos sąlygos. Todėl jų korpuso ir izoliacijos išdėstymas turi būti susijęs su lauko paslaugomis.
Vienfazės konfigūracijos
Vienfazis dizainas dažniausiai naudojamas, kai kiekviena fazė matuojama atskirai arba kai taikymui reikalinga apibrėžta fazė-žemė arba fazė-fazė matavimo tvarka.
Trifazės konfigūracijos
Trifaziai įrenginiai gali užtikrinti suderintą trifazių elektros tinklų įtampos matavimą. Tikslus prijungimas priklauso nuo sistemos neutralios konfigūracijos ir apsaugos arba matavimo funkcijos.
Dviejų ir trijų apvijų konfigūracijos
Dviejų apvijų konstrukciją sudaro viena pirminė ir viena antrinė apvija. Trijų apvijų konstrukcija prideda papildomą antrinę apviją, kuri gali palaikyti atskirą apsaugą arba su įžeminimu susijusią funkciją, priklausomai nuo elektros schemos.
Sauso tipo ir liejamos dervos sistemos
Sauso tipo sistemose naudojama kieta arba sausa izoliacija be skysto dielektriko. Epoksidinės dervos liejimo konstrukcija gali visiškai uždengti pasirinktus komponentus, užtikrindama mechaninį stabilumą ir atsparumą drėgmei bei užterštumui.
Aliejuje panardinti dizainai
Alyva panardintose konfigūracijose naudojama izoliacinė alyva kaip dielektrinės ir šiluminės sistemos dalis. Šiems projektams reikia tinkamos rezervuaro konstrukcijos, sandarinimo, alyvos tvarkymo ir priežiūros procedūrų.
Pripučiamos arba dujomis izoliuotos konfigūracijos
Dujomis izoliuoti dizainai gali būti naudojami ten, kur tinka uždaros dielektrinės sistemos. Jų pasirinkimas turėtų apimti gaubto sandarumą, dujų savybes, slėgio valdymą, aptarnavimo procedūras ir aplinkosaugos reikalavimus.
Talpinės ir elektroninės technologijos
Ne kiekviena įtampos matavimo sistema remiasi įprastu elektromagnetiniu transformatoriumi. Talpiniai įtampos transformatoriai naudoja talpinį skirstytuvą kartu su elektromagnetine sekcija, o elektroniniai įtampos jutikliai naudoja jutimo ir signalo konvertavimo metodus, kad pagamintų proporcingą elektros išvestį.
| Klasifikacija | Tipinės parinktys | Atrankos dėmesys |
|---|---|---|
| Montavimas | Viduje, lauke | Aplinkos poveikis ir gaubto dizainas |
| Fazė | Vienfazis, trifazis | Tinklo konfigūracijos ir matavimo schema |
| Apvija | Dviejų apvijų, trijų apvijų | Matavimas, apsauga, pagalbinės funkcijos |
| Izoliacija | Sausa, liejama, alyva, dujos | Įtampos klasė, aplinka, priežiūra |
| Darbo principas | Elektromagnetinis, talpinis, elektroninis | Įtampos lygis, tikslumas, sistemos architektūra |
Pasirinkimas turėtų prasidėti nuo programos ir tinklo reikalavimų, o ne tik nuo produkto kategorijos. Skirtingos konfigūracijos gali patenkinti panašias matavimo funkcijas, tuo pačiu užtikrindamos skirtingas montavimo ir priežiūros charakteristikas.
Kaip tikslumas ir našta veikia pasirinkimą?
Tikslumas yra vienas iš svarbiausių techninių aspektų, nes antrinis signalas gali būti naudojamas energijos matavimui, sistemos stebėjimui, apsaugai, valdymui ar kelioms funkcijoms vienu metu.
Tikslumo klasė
Tikslumo klasė apibūdina leistiną matavimo paklaidą nustatytomis sąlygomis. Skirtingoms programoms gali būti taikomi skirtingi tikslumo reikalavimai.
Matavimui naudojamos matavimo grandinės gali reikalauti didesnio tikslumo nei tais atvejais, kai transformatorius pirmiausia teikia apsaugos signalą. Todėl teisinga klasė priklauso nuo to, ką antrinė grandinė turi atlikti.
Įvertinta našta
Apkrova reiškia apkrovą, prijungtą prie antrinės apvijos. Tai apima skaitiklius, relių įėjimus, keitiklius, laidus, gnybtų blokus ir kitus prijungtus įrenginius.
Jei antrinės grandinės faktinė apkrova labai skiriasi nuo sąlygų, kurioms buvo nurodytas transformatorius, tikslumas ir išėjimo elgsena gali pasikeisti.
Santykio tikslumas
Transformacijos santykis turi neviršyti nurodytos leistinos nuokrypos. Numatyto ir tikrojo santykio neatitikimas gali turėti įtakos matavimo vertėms ir apsaugos sprendimams.
Fazės poslinkis
Matavimo sistemose, kuriose skaičiuojama galia, svarbūs fazių santykiai. Mažos fazių poslinkio paklaidos gali turėti įtakos skaičiavimų, gautų iš įtampos ir srovės signalų, tikslumui.
| Parametras | Ką Aprašo | Kodėl tai svarbu |
|---|---|---|
| Tikslumo klasė | Matavimo tikslumas nustatytomis sąlygomis | Nustato tinkamumą matavimui arba apsaugai |
| Įvertinta našta | Antrinės grandinės apkrova | Įtakoja antrinę įtampą ir tikslumą |
| Transformacijos santykis | Pirminės ir antrinės įtampos santykis | Užtikrina, kad matavimai tinkamai atspindėtų pirminę sistemą |
| Fazės poslinkis | Kampinis ryšys tarp pirminės ir antrinės įtampos | Gali turėti įtakos galios ir apsaugos skaičiavimams |
Matavimo ir apsaugos reikalavimai
Į matavimus orientuotose programose paprastai siekiama išlaikyti tikslią proporcingą išvestį atitinkamame veikimo diapazone. Į apsaugą orientuotos programos gali labiau pabrėžti transformatoriaus elgseną esant nenormalioms sistemos sąlygoms ir antrinio signalo gebėjimui palaikyti relės veikimą.
Šis skirtumas turėtų atsispindėti techninėje specifikacijoje. Gaminys, pasirinktas tik pagal vardinę įtampą, gali būti netinkamas, jei jo tikslumas ir apkrovos charakteristikos neatitinka prijungtos grandinės.
Kodėl izoliacija ir elektros izoliacija yra būtini?
Elektros izoliacija yra viena iš pagrindinių priežasčių, kodėl naudojami prietaisų įtampos transformatoriai. Pirminė grandinė gali veikti esant įtampai, kuri gerokai viršija įprastų matavimo ir valdymo prietaisų saugaus veikimo diapazoną, todėl izoliacinė sistema turi sukurti patikimą pirminės ir antrinės grandinių atskyrimą.
Izoliacija nuo pirminės iki antrinės
Izoliacijos sistema turi atlaikyti elektrinį įtempį, susijusį su vardine pirmine įtampa ir apibrėžtomis pereinamojo laikotarpio sąlygomis. Konstrukcija apima izoliacines medžiagas, valkšnumo atstumus, tarpus, apvijų išdėstymą, kapsuliavimą, gnybtus ir gaubto geometriją.
Tvirta izoliacija
Lietos dervos konstrukcijos gali apvynioti apvijas ir kitus elektrinius komponentus. Šis metodas gali užtikrinti kompaktišką ir mechaniškai stabilią struktūrą, tuo pačiu sumažinant tiesioginį vidinių izoliacinių paviršių poveikį drėgmei ar užterštumui.
Alyvos izoliacija
Alyva užtikrina ir dielektrinę izoliaciją, ir šilumos perdavimo charakteristikas. Alyva užpildytoms konstrukcijoms reikia tinkamai sutvirtinti ir užsandarinti, kad būtų išlaikyta numatyta vidinė aplinka.
Dujų izoliacija
Dujomis izoliuotiems mazgams naudojama uždara dielektrinė terpė. Korpusas turi išlaikyti vientisumą, o aptarnavimo procedūrose turi būti atsižvelgiama į dielektrinę terpę ir įrangos slėgį arba sandarinimo išdėstymą.
Šliaužimas ir klirensas
Tarpas reiškia trumpiausią atstumą per orą tarp laidžių dalių, o valkšnumas – atstumą išilgai izoliacinio paviršiaus. Abu yra svarbūs projektuojant vidutinės ir aukštos įtampos įrangą.
Aplinkos tarša gali padidinti valkšnumo atstumo svarbą, nes užteršimas ant izoliacinio paviršiaus gali sukurti kelią nuotėkio srovei.
Izoliacija turi atlaikyti nurodytą elektros įtampą be gedimo.
Izoliacijos sistema turi išlaikyti savo funkciją tikėtinomis drėgmės, užterštumo ir temperatūros sąlygomis.
Apvijos ir izoliacija turi išlikti stabilios transportuojant, montuojant ir normaliai eksploatuojant.
Žemos įtampos matavimo grandinė turi būti tinkamai atskirta nuo pirminio tinklo.
Todėl izoliacija nėra vienintelė medžiaga. Tai visa inžinerinė sistema, apimanti geometriją, medžiagas, gamybos kokybę, aplinkos poveikį ir elektros koordinavimą.
Pirkėjams tai reiškia, kad izoliacijos aprašymas turėtų būti konkretus. Sąvokos, tokios kaip sausas tipas, liejamos dervos, panardintos į alyvą arba izoliuotos dujomis, yra pradinis taškas, tačiau techninėje specifikacijoje taip pat turėtų būti paaiškinta numatoma įtampos klasė ir įrengimo sąlygos.
Kuo skiriasi apsaugos ir matavimo programos?
Ta pati pirminės įtampos grandinė gali teikti signalus ir matavimo, ir apsaugos sistemoms, tačiau šių dviejų funkcijų reikalavimai nėra identiški.
Matavimo programos
Matavimo sistemoms reikalinga stabili proporcinga įtampa, kad skaitikliai ir stebėjimo prietaisai galėtų tiksliai atvaizduoti pirminę sistemą. Todėl tikslumas normaliame veikimo diapazone yra ypač svarbus.
Taikymas gali būti įtampos skaitikliai, energijos skaitikliai, energijos kokybės įranga, priežiūros sistemos ir kiti stebėjimo įrenginiai.
Apsaugos programos
Apsaugos relės naudoja elektrinius signalus, kad nustatytų neįprastas sąlygas. Informacija apie įtampą gali prisidėti prie žemos įtampos, viršįtampio, krypties, atstumo, sinchronizavimo ar kitų apsaugos funkcijų, priklausomai nuo tinklo architektūros.
Transformatorius turi duoti atitinkamą signalą apsaugos schemai svarbiomis sąlygomis.
Kombinuotos programos
Kai kuriose sistemose skirtingoms funkcijoms naudojamos atskiros antrinės apvijos. Viena apvija gali palaikyti matavimą, o kita – apsaugai.
Šis išdėstymas gali padėti atskirti skirtingų grandinių reikalavimus ir sumažinti matavimo apkrovų ir apsaugos įėjimų sąveiką.
| Taikymas | Tipinė antrinė funkcija | Pagrindinis dizaino prioritetas |
|---|---|---|
| Įtampos matavimas | Tiksli proporcinga įtampa | Nurodytas tikslumas ir našta |
| Energijos matavimas | Įtampos signalas elektriniams skaičiavimams | Santykio tikslumas ir fazės našumas |
| Relės apsauga | Įtampa gedimų logikai | Apsaugos efektyvumas ir tinkamas antrinis elgesys |
| Valdymo sistemos | Įtampos grįžtamasis ryšys arba sinchronizavimas | Stabilus ir teisingai sureguliuotas signalas |
| Stebėjimas | Sistemos būklės duomenys | Patikima signalo kokybė ir integracija |
Pagalbinės antrinės apvijos
Trijų apvijų gaminiai gali suteikti papildomą antrinį išėjimą specializuotoms reikmėms. Tikslus tikslas priklauso nuo sistemos konfigūracijos ir apsaugos schemos.
Tai yra viena iš priežasčių, kodėl techniniai brėžiniai yra vertingi. Išsami apvijų schema atskleidžia daugiau naudingos informacijos nei bendras teiginys, kad gaminys turi kelis išėjimus.
Antrinės grandinės projektavimas
Prijungta grandinė turėtų būti nagrinėjama visa apimtimi. Ilgi kabeliai, gnybtų blokai, skaitikliai, relės, keitikliai ir kita įranga prisideda prie faktinės antrinės naštos ir signalo veikimo.
Kuo skiriasi elektromagnetiniai ir talpiniai dizainai?
Skirtingos įtampos matavimo technologijos tą pačią pagrindinę problemą išsprendžia skirtingai. Jų veikimo principų supratimas padeda inžinieriams suderinti įrangą su tinklu ir programa.
Elektromagnetinė technologija
Įprastoje elektromagnetinėje konstrukcijoje naudojamos pirminės ir antrinės apvijos, sujungtos per magnetinę šerdį. Jis yra žinomas, gerai žinomas ir tinka daugeliui vidutinės įtampos matavimo ir apsaugos programų.
Jo pasirinkimas apima pirminę įtampą, antrinę įtampą, dažnį, tikslumą, apkrovą, izoliaciją ir apvijų konfigūraciją.
Talpinės įtampos transformatorių technologija
Talpinis įtampos transformatorius naudoja talpinį daliklį, kad sumažintų pirminę įtampą, kol elektromagnetinio transformatoriaus sekcija apdoroja signalą. Ši architektūra gali būti naudinga esant aukštesnei įtampai, taip pat gali palaikyti tam tikras su ryšiu susijusias programas, priklausomai nuo jos konstrukcijos.
Talpiniai komponentai yra bendro įtampos padalijimo tinklo dalis, todėl reikia atidžiai apsvarstyti izoliaciją, dažnio elgesį, kompensaciją ir sistemos prijungimą.
Elektroninis įtampos jutiklis
Elektroniniai įtampos transformatoriai arba jutikliai gali naudoti jutiklinius elementus ir elektroninius keitiklius, kad gautų proporcingą išvestį. Šios technologijos gali palaikyti kompaktiškas sistemų architektūras ir integraciją su skaitmeninėmis apsaugos ar stebėjimo sistemomis.
Turi būti aiškiai nurodyta išvesties sąsaja, galios reikalavimai, signalo protokolas, tikslumas, aplinkos ribos ir suderinamumas su paskesne sistema.
| Technologijos | Pagrindinis principas | Tipiškas atrankos svarstymas |
|---|---|---|
| Elektromagnetinis | Pirminės ir antrinės apvijos su magnetine jungtimi | Santykis, tikslumas, apkrova, izoliacija, šerdies konstrukcija |
| Talpa | Talpinis įtampos padalijimas su transformatoriaus konvertavimu | Įtampos klasė, dažnio elgsena, kompensavimas, sistemų integravimas |
| Elektroninė | Jutiklio ir elektroninio signalo konvertavimas | Išvesties tipas, elektronika, ryšys, tikslumas, aplinkos ribos |
Kodėl technologijos pasirinkimas yra svarbus
Tinkama technologija priklauso nuo tinklo, o ne nuo bendros nuostatos. Kompaktiškam vidaus vidutinės įtampos skirstomajam įrenginiui gali būti taikomi kitokie reikalavimai nei aukštos įtampos lauko pastotėms.
Erdvė, aplinkos poveikis, izoliacijos reikalavimai, priežiūros strategija, matavimo tikslumas, ryšio architektūra ir numatoma apsaugos funkcija – visa tai turi įtakos atitinkamai technologijai.
Kaip vidaus ir lauko dizainai sprendžia skirtingas sąlygas?
Montavimo aplinka turi įtakos gaubtui, izoliacijai, paviršiaus apsaugai, gnybtams, sandarinimui, mechaninei struktūrai ir priežiūros metodui.
Vidinės elektros patalpos
Patalpų įrangai paprastai naudinga kontroliuojama temperatūra ir drėgmė, palyginti su lauko įrenginiais. Tai leidžia sukurti kompaktišką izoliaciją ir korpusą, jei patalpoje išlaikomos tinkamos aplinkos sąlygos.
Vidutinės vidutinės įtampos įranga taip pat gali tilpti į standartizuotus skirstomųjų įrenginių skyrius. Todėl tampa svarbūs kompaktiški matmenys, montavimo išdėstymas, prieiga prie kabelio ir gnybtų orientacija.
Lauko pastotės
Lauko įranga turi atlaikyti oro sąlygas. Lietus, drėgmė, ultravioletinė spinduliuotė, tarša, dulkės, vėjas ir temperatūros svyravimai gali paveikti įrangą.
Korpuso medžiagos, sandarinimas, tvartai, valkšnumo atstumas, paviršiaus apdorojimas ir gnybtų konstrukcija turėtų atspindėti šias sąlygas.
Tarša ir užterštumas
Pramonės aikštelėse ir pakrančių zonose gali būti užteršimo sąlygos, kurios yra daug sudėtingesnės nei švarioje patalpų aplinkoje.
Izoliaciniai paviršiai turi išlaikyti tinkamą našumą, kai yra veikiami drėgmės ir užteršimo. Todėl gali būti svarbus fizinis izoliatorių ir apsauginių tvartų išdėstymas.
Temperatūros kitimas
Lauko įranga gali patirti didelių kasdienių ir sezoninių temperatūros pokyčių. Šie pokyčiai gali sukelti mechaninį išsiplėtimą ir susitraukimą, taip pat kondensacijos riziką.
| Būklė | Potencialus poveikis | Dizaino atsakymas |
|---|---|---|
| Drėgmė | Kondensatas ir izoliacijos įtempis | Tinkamas korpusas ir antikondensacinė konstrukcija |
| Lietus | Drėgmės poveikis | Tinkamas sandarinimas, korpusas ir gnybtų apsauga |
| Tarša | Paviršiaus užterštumas ir nuotėkio keliai | Tinkamas valkšnumo ir izoliacijos išdėstymas |
| UV poveikis | Medžiagos senėjimas | Tinkamos lauko medžiagos ir paviršiaus apdorojimas |
| Temperatūros dviratis | Kondensatas ir mechaninis įtempis | Medžiagų parinkimas ir aplinkosauginis įvertinimas |
Montavimo padėtis skirstomųjų įrenginių viduje
Įrengiamas vidutinės įtampos skirstomųjų įrenginių sąrankoje, transformatorius turi tilpti į turimą skyrių, išlaikant reikiamus tarpus ir jungtis.
Kabelių maršrutai, pirminiai gnybtai, antriniai laidai, tikrinimo prieiga ir gretima įranga turėtų būti peržiūrėti skydo projektavimo etape.
Kuo skiriasi vienfazės ir trifazės programos?
Fazių išdėstymas yra svarbi sistemos projektavimo dalis, nes transformatorius turi atitikti įtampos matavimo būdą elektros tinkle.
Vienfazis matavimas
Priklausomai nuo laidų schemos, vienfaziai įrenginiai gali būti naudojami atskiros fazės arba nustatytos fazės įžeminimo arba fazės į fazę įtampai matuoti.
Šis išdėstymas įprastas, kai reikalingi atskiri fazių matavimai arba kai apsaugos konstrukcijoje naudojamos konkrečios įtampos atskaitos.
Trifazis matavimas
Trifazėms sistemoms reikalingas suderintas trijų fazių įtampos matavimas. Transformatoriaus konfigūracija priklauso nuo to, ar sistema yra įžeminta, neįžeminta, ar naudojama kita neutrali padėtis.
Todėl sujungimo schemos yra būtinos, nes dviem sistemoms su panašia įtampa gali prireikti skirtingų transformatorių laidų.
Apvijų išdėstymai
Dvigubos apvijos konstrukcijos suteikia vieną pagrindinę antrinę grandinę. Trijų apvijų konstrukcijos prideda dar vieną antrinę apviją, kurią galima priskirti atskirai funkcijai.
Papildoma apvija gali būti naudinga, kai matavimo ir apsaugos grandinėms reikia skirtingų išėjimų.
Sujungimo schemos
Galimi susitarimai gali apimti fazės matavimą, fazės ir žemės matavimą, su atviru trikampiu susijusius susitarimus arba kitas sistemai būdingas konfigūracijas. Tinkama schema priklauso nuo elektros tinklo.
Naudinga, kai turi būti matuojama arba stebima apibrėžta atskira fazinė įtampa.
Tinka koordinuotam įtampos matavimui trifaziuose elektros tinkluose.
Suteikia vieną pirminę ir vieną antrinę grandinę numatytai matavimo arba valdymo funkcijai.
Prideda pagalbinį antrinį išėjimą, skirtą nepriklausomai apsaugai arba specializuotai grandinei.
Kodėl svarbi laidų schema
Vien tik gaminio pavadinimas ne visada gali perduoti visos fazės ir apvijos konfigūraciją. Sujungimo schema parodo, kurie gnybtai priklauso kiekvienai apvijai ir kaip transformatorius turi prisijungti prie išorinės sistemos.
Tai ypač svarbu individualiems įrenginiams, kai antrinė grandinė yra prijungta prie kelių skirtingų įrenginių.
Kaip reikėtų atsižvelgti į saugiklius, antrinį įžeminimą ir saugumą?
Prietaisų įtampos transformatoriai yra tiesiogiai prijungti prie aukštos įtampos grandinių, todėl jų apsaugai ir antrinei laidai reikia kruopštaus projektavimo.
Pirminiai saugikliai
Kai kuriose transformatorių konfigūracijose yra aukštos įtampos saugikliai arba jie sumontuoti su išoriniais apsauginiais saugikliais. Jų paskirtis – apriboti vidinių gedimų pasekmes ir apsaugoti aplinkinę elektros sistemą pagal suprojektuotą apsaugos schemą.
Saugiklio nominalioji vertė ir koordinavimas turėtų atitikti transformatorių ir tinklą, o ne pasirinkti atskirai.
Antrinis įžeminimas
Antrinė grandinė paprastai naudoja apibrėžtą įžeminimą, kad nustatytų žinomą atskaitą ir sumažintų riziką, susijusią su atsitiktiniu antrinio potencialo perkėlimu į pirminį.
Tikslus įžeminimo metodas turi atitikti transformatoriaus konstrukciją, elektros kodą, apsaugos filosofiją ir vietinius įrengimo reikalavimus.
Terminalo identifikavimas
Pirminiai ir antriniai gnybtai turėtų būti aiškiai nurodyti. Neteisingi laidai gali turėti įtakos matavimo poliškumui, apsaugos funkcijoms ir antrinėje grandinėje dirbančio personalo saugai.
Sujungimo saugumas
Antrinės grandinės turi būti nukreiptos ir apsaugotos taip, kad jos nepažeistų vibracijos, aštrių briaunų, karščio, drėgmės ar mechaninių trukdžių.
Techninės priežiūros izoliacija
Techninės priežiūros personalui reikia aiškiai apibrėžtos procedūros, kaip izoliuoti susijusią pirminę įrangą ir įrodyti atitinkamas sąlygas, prieš pradėdami dirbti antrinėje grandinėje ar aplinkinėje įrangoje.
- Patvirtinkite pirminę apsaugą:Patikrinkite transformatoriui nustatytą saugiklio arba apsauginio įtaiso išdėstymą.
- Patikrinkite antrinį įžeminimą:Laikykitės patvirtintos įžeminimo ir sujungimo tvarkos.
- Nustatykite kiekvieną terminalą:Suderinkite laidus su patvirtinta schema ir transformatoriaus vardine lentele.
- Apsaugokite antrinius laidus:Laikykite kabelius nuo mechaninių ir aplinkos pavojų.
- Laikykitės izoliacijos procedūrų:Techninė priežiūra turėtų būti atliekama tik laikantis nustatytų elektros saugos procedūrų.
Todėl sauga yra sistemos atsakomybė. Gaminio konstrukcija, montavimas, apsauga, įžeminimas, dokumentacija ir eksploatavimo procedūros turi palaikyti viena kitą.
Kuriose programose naudojamas prietaiso įtampos matavimas?
Įtampos matavimas reikalingas daugelyje šiuolaikinės elektros infrastruktūros dalių. Tiksli transformatoriaus konfigūracija priklauso nuo tinklo įtampos, fizinės aplinkos, tikslumo reikalavimų, apsaugos schemos ir prijungtos įrangos tipo.
Palaiko įtampos matavimą, apsaugą, valdymą, matavimą ir stebėjimą įeinančiose ir išeinančiose grandinėse.
Teikia įtampos signalus varikliams, transformatoriams, tiektuvams, apsaugos sistemoms ir elektros stebėjimui.
Palaiko įtampos stebėjimą ir apsaugą saulės, vėjo ir kituose su generavimu susijusiuose tinkluose.
Teikia matavimo signalus vidutinės įtampos elektros paskirstymo sistemoms, aptarnaujančioms didelius įrenginius.
Tinka vidutinės įtampos mazgams, kur matavimui ir relinei apsaugai reikalingas valdomas įtampos signalas.
Teikia informaciją apie proporcingą įtampą stebėjimui, valdymui, sinchronizavimui ir elektros sistemų automatizavimui.
Pastotės programos
Pastotėms dažnai reikia įtampos signalų, skirtų apsauginėms relėms, matavimams, valdymo sistemoms ir operatoriaus stebėjimui. Todėl transformatorius gali tapti svarbia sąsaja tarp pirminio tinklo ir valdymo patalpos.
Pramoniniai įrenginiai
Dideliuose pramoniniuose objektuose gali būti keli vidutinės įtampos tiektuvai, aptarnaujantys variklius, transformatorius, proceso įrangą ir skirstomąsias plokštes. Įtampos matavimas palaiko ir įprastą stebėjimą, ir apsaugines funkcijas.
Atsinaujinančios energijos sistemos
Saulės ir vėjo energijos įrenginiuose naudojamos elektros surinkimo ir transformavimo sistemos, kuriose įtampos matavimas gali palaikyti apsaugą, stebėjimą, sinchronizavimą ir tinklo valdymą.
Skirstomųjų įrenginių programos
Kompaktiškos lietinės dervos konstrukcijos gali būti integruotos į patalpų skirstomuosius įrenginius, kur reikia subalansuoti erdvę, izoliaciją, atsparumą užterštumui ir laidų prieinamumą.
Komerciniai pastatai
Dideliuose komerciniuose objektuose gali būti naudojami vidutinės įtampos tiekimo šaltiniai ir vidaus paskirstymo sistemos. Prietaiso įtampos matavimas gali suteikti informacijos energijos valdymo ir apsaugos sistemoms išlaikant reikiamą atskyrimą nuo pirminės grandinės.
Visose šiose programose transformatorius turėtų būti parenkamas pagal tikrąjį elektros tinklą, o ne pagal bendrą gaminio kategoriją.
Kokių dažniausiai pasitaikančių atrankos klaidų reikėtų vengti?
Daugelis matavimo problemų prasideda specifikacijos etape. Transformatorius gali turėti teisingą vardinę pirminę įtampą, nors vis tiek yra netinkamas, nes antrinis santykis, apkrova, tikslumas, izoliacija, apvijų išdėstymas ar įrengimo aplinka neatitinka projekto.
- Pasirinkimas tik pagal pirminę įtampą:Taip pat svarbu antrinė įtampa, tikslumas, apkrova, fazių išdėstymas ir izoliacija.
- Antrinės naštos nepaisymas:Skaitikliai, relės, laidai ir gnybtai kartu apkrauna antrinę grandinę.
- Naudojant netinkamą apvijų konfigūraciją:Apsaugai ir matavimui gali prireikti atskirų antrinių grandinių.
- Neutralios sistemos nepaisymas:Įžeminimas ir fazių išdėstymas įtakoja tinkamą transformatoriaus jungtį.
- Vidaus ir lauko derinimo reikalavimai:Aplinkos apsauga turi atitikti įrengimo vietą.
- Saugiklio koordinavimas:Pirminė apsauga turėtų būti suderinta su transformatoriumi ir elektros tinklu.
- Nepaisydami laidų ilgio:Antriniai kabeliai prisideda prie bendros naštos ir turėtų būti įtraukti į skaičiavimą.
- Pasirinkimas be schemos:Vien tik gaminio aprašymas negali atskleisti visos fazės ir apvijų išdėstymo.
Tik santykio problema
Du gaminiai gali turėti tą patį vardinį pirminio ir antrinio santykį, bet skirtingą tikslumą, apkrovą, izoliaciją, fizinius matmenis arba sujungimo tvarką.
Santykis būtinas, tačiau jo nepakanka pilnam techniniam palyginimui.
Problema „visur tas pats produktas“.
Vidaus skirstomieji įrenginiai ir atvira lauko pastotė kelia iš esmės skirtingus aplinkosaugos reikalavimus. Naudojant vieną bendrą konfigūraciją neįvertinus svetainės sąlygų, gali kilti išvengiama rizika.
Nebaigta antrinės grandinės problema
Inžinieriai kartais nurodo transformatorių, visiškai nenustatę skaitiklių ir apsaugos relių. Dėl to gali būti sunku patikrinti tikrąją naštą ir tikslumo sąlygas.
Dokumentacijos problema
Techninėje dokumentacijoje turi būti aiškiai nurodyti apvijų gnybtai, santykiai, sujungimo schema, izoliacijos tipas, montavimo išdėstymas ir vardinės sąlygos. Neišsami dokumentacija gali be reikalo apsunkinti montavimą ir paleidimą.
Kas turėtų būti profesionalioje techninėje specifikacijoje?
Profesionalioje specifikacijoje turėtų būti pateikta pakankamai informacijos elektros inžinieriams, pirkimų komandoms, gamintojams, montuotojams, eksploatuojantiems darbuotojams ir techninės priežiūros darbuotojams, kad jie tiksliai suprastų, kokios transformatoriaus konfigūracijos reikia.
| Specifikacijos sritis | Informacija, kurią reikia apibrėžti | Kodėl tai svarbu |
|---|---|---|
| Pirminė sistema | Nominali įtampa, dažnis, fazių išdėstymas | Apibrėžia elektros veikimo aplinką |
| Antrinė sistema | Antrinės įtampos ir apvijų išdėstymas | Atitinka skaitiklius, reles ir valdymo grandines |
| Tikslumas | Tikslumo klasė ir taikomos eksploatavimo sąlygos | Patvirtina tinkamumą matavimui arba apsaugai |
| Našta | Nominali antrinė apkrova ir prijungtos apkrovos | Palaiko tikslią antrinę išvestį |
| Izoliacija | Sausa, liejamos dervos, alyvos, dujų ar kita sistema | Atitinka įtampos ir aplinkosaugos reikalavimus |
| Montavimas | Viduje arba lauke, montavimo matmenys, gnybtų orientacija | Užtikrina fizinį suderinamumą |
| Apsauga | Saugiklių išdėstymas, įžeminimas, relių jungtys | Palaiko saugų sistemos veikimą |
| Statyba | Korpusas, gaubtas, apvija, šerdis, jungtys | Pateikiamas išsamus produkto aprašymas |
| Testavimas | Įprastas ir taikomas veikimo patikrinimas | Palaiko kokybę ir priėmimą eksploatuoti |
Pradėkite nuo elektros tinklo
Pirmiausia specifikacijoje turėtų būti apibrėžta pirminė elektros sistema. Tai apima įtampą, dažnį, fazių konfigūraciją, įžeminimo išdėstymą ir numatomą matavimo tašką.
Apibrėžkite kiekvieną antrinį išvestį
Kiekviena antrinė apvija turi turėti apibrėžtą paskirtį. Matavimo apvija ir apsauginė apvija neturėtų būti laikomos identiškomis vien todėl, kad abi išveda žemą įtampą.
Apibrėžkite susijusią naštą
Specifikacijoje turėtų būti nurodyti skaitikliai, relės, keitikliai, valdymo įranga, gnybtų blokai ir apytikslis kabelių ilgis. Visa prijungta apkrova lemia faktinę antrinės apvijos apkrovos būklę.
Apibrėžkite izoliacijos ir aplinkosaugos reikalavimus
Montavimo vieta turi būti aiškiai nurodyta. Vidaus ir lauko sistemoms gali prireikti skirtingos izoliacijos, atitvarų, paviršiaus apdorojimo ir aplinkos savybių.
Apibrėžkite fizinius matmenis
Montavimo matmenys, gnybtų padėtys, tvirtinimo angos, bendras aukštis, plotis ir gylis gali tapti kritiniais, kai transformatorius įrengiamas skirstomojo įrenginio skyriuje.
Apibrėžkite laidų ir jungčių schemas
Valdomoje schemoje turėtų būti nurodyti pirminiai gnybtai, antriniai gnybtai, apvijų ryšiai, įžeminimo taškai ir išorinės apsaugos priemonės.
Apibrėžkite patikrinimą ir bandymą
Bandymai turi atitikti transformatoriaus tipą ir projekto reikalavimus. Įprasti patikrinimai gali apimti elektrinį veikimą, su izoliacija susijusius patikrinimus, apvijų ryšius ir funkcinę patikrą.
Patvirtinkite pirminę įtampą, antrinę įtampą, dažnį, fazių išdėstymą, įžeminimo sistemą, tikslumą ir naštą.
Patvirtinkite matmenis, montavimo padėtį, gnybtų orientaciją, korpuso išdėstymą ir prieigą prie paslaugų.
Patvirtinkite poveikį patalpose arba lauke, drėgmę, užterštumą, temperatūrą, aukštį virš jūros lygio ir korozijos sąlygas.
Patvirtinkite pirminį saugiklį, antrinį įžeminimą, relės jungtis ir numatytą apsaugos filosofiją.
Praktinė atrankos eiga
- Apibrėžkite pagrindinį tinklą:Nustatykite įtampą, dažnį, fazių konfigūraciją, įžeminimo išdėstymą ir matavimo vietą.
- Apibrėžkite antrinius reikalavimus:Nurodykite antrinę įtampą, apvijų skaičių ir kiekvieno išėjimo paskirtį.
- Nustatyti tikslumą:Tikslumo klasę suderinkite su matavimo, stebėjimo, apsaugos ar valdymo reikalavimais.
- Apskaičiuokite naštą:Įtraukite skaitiklius, reles, laidus, gnybtus, keitiklius ir kitą prijungtą įrangą.
- Pasirinkite izoliaciją:Pasirinkite tinkamą sausos, lietinės dervos, alyvos, dujų ar kitos izoliacijos architektūrą.
- Patikrinkite aplinką:Įvertinkite patalpų ar lauko sąlygas, drėgmę, taršą, temperatūrą ir aukštį virš jūros lygio.
- Patikrinkite apsaugą:Patvirtinkite saugiklių išdėstymą, įžeminimą ir apsaugos grandinės integravimą.
- Patikrinkite fizinį tinkamumą:Galutinio montavimo metu patvirtinkite tvirtinimo matmenis ir gnybtų išdėstymą.
- Patikrinkite dokumentus:Įsitikinkite, kad brėžiniai, vardinės lentelės duomenys, laidų schema ir techninės specifikacijos apibūdina tą pačią konfigūraciją.
Šis požiūris sukuria aiškesnį techninį kelią nuo sistemos projektavimo iki gaminio pasirinkimo. Tai taip pat sumažina tikimybę, kad montuojant gali kilti problemų dėl akivaizdžiai mažų detalių, tokių kaip našta ar terminalo vieta.
Ko pirkėjai turėtų prašyti prieš patvirtindami?
- Matmenų brėžinys:Patvirtinkite bendruosius matmenis, tvirtinimo taškus, gnybtus ir laisvą montavimo vietą.
- Sujungimo schema:Patikrinkite pirminio ir antrinio gnybtų ryšius ir įžeminimo taškus.
- Informacija apie vardinę lentelę:Patvirtinkite įtampos santykį, dažnį, tikslumą ir kitas vardines charakteristikas.
- Izoliacijos aprašymas:Patvirtinkite dielektriko konstrukciją ir numatomą montavimo aplinką.
- Testavimo informacija:Patvirtinkite pasirinktai konfigūracijai taikomus įprastinius arba veikimo testus.
Dažnai užduodami klausimai
Kam naudojamas įtampos transformatorius?
Jis sumažina aukštą pirminę įtampą iki proporcingos antrinės įtampos, tinkamos matavimui, matavimui, apsaugai, stebėjimui ir valdymui. Jis taip pat užtikrina elektros atskyrimą tarp aukštos įtampos grandinės ir antrinės įrangos.
Kuo skiriasi įtampos transformatorius ir galios transformatorius?
Galios transformatorius visų pirma skirtas elektros energijai perduoti tarp grandinių, o prietaiso įtampos transformatorius skirtas teikti proporcingą įtampos signalą matavimui ir apsaugai. Jo antrinė išvestis skirta prijungtiems prietaisams ir valdymo įrangai, o ne masiniam energijos perdavimui.
Kaip veikia elektromagnetinis dizainas?
Elektromagnetinėje konstrukcijoje naudojamos pirminės ir antrinės apvijos, sujungtos per magnetinę šerdį. Pirminė įtampa sukuria magnetinį srautą, kuris indukuoja proporcingą įtampą antrinėje apvijoje.
Ką reiškia transformacijos koeficientas?
Transformacijos koeficientas apibūdina proporcingą ryšį tarp pirminės ir antrinės įtampos. Tai leidžia aukštą sistemos įtampą pavaizduoti žemesne antrine įtampa, kurią gali apdoroti skaitikliai ir relės.
Kodėl svarbu tikslumo klasė?
Tikslumo klasė apibrėžia leistiną matavimo paklaidą nurodytomis sąlygomis. Matavimo, stebėjimo ir apsaugos programos gali turėti skirtingus reikalavimus, todėl pasirinkta klasė turi atitikti numatytą funkciją.
Kas yra našta antrinėje grandinėje?
Apkrova yra apkrova, prijungta prie antrinės apvijos. Tai apima tokius įrenginius kaip skaitikliai, apsauginės relės, keitikliai, gnybtai ir jungiamieji kabeliai. Bendra našta gali turėti įtakos antriniam veikimui ir tikslumui.
Kodėl transformatorius gali turėti kelias antrines apvijas?
Kelios antrinės apvijos gali leisti atskiroms grandinėms atlikti skirtingas funkcijas. Pavyzdžiui, viena apvija gali būti naudojama matavimui, o kita palaiko apsaugą arba kitą apibrėžtą taikymą.
Kuo skiriasi sauso tipo ir lietinės dervos konstrukcijos?
Abiem atvejais vengiama įprastos skystos izoliacijos, tačiau liejamos dervos konstrukcijoje naudojama epoksidinė derva tam tikriems komponentams uždengti. Tai gali sukurti sandarią, mechaniškai stabilią konstrukciją, turinčią naudingą atsparumą drėgmei ir užterštumui tinkamose patalpose.
Kada reikalinga lauko konfigūracija?
Lauko konfigūracija naudojama, kai transformatorius įrengiamas atviroje vietoje, pavyzdžiui, lauko pastotėje. Projektuojant turi būti atsižvelgta į lietų, drėgmę, temperatūros svyravimus, taršą, ultravioletinių spindulių poveikį ir kitas vietos sąlygas.
Ar tą patį transformatorių galima naudoti viduje ir lauke?
Nebūtinai. Elektros charakteristikos gali atrodyti panašios, tačiau vidaus ir lauko įrenginių korpusas, izoliacija, paviršiaus apsauga, atsparumas aplinkai ir montavimo reikalavimai gali labai skirtis.
Kas yra talpinis įtampos transformatorius?
Talpinis įtampos transformatorius naudoja talpinį įtampos padalijimą kartu su transformatoriaus sekcija, kad gautų mastelio įtampos signalą. Jis gali būti naudojamas tinkamose aukštos įtampos matavimo ir apsaugos programose, taip pat gali palaikyti tam tikras ryšio funkcijas, priklausomai nuo konstrukcijos.
Kas yra elektroninis įtampos transformatorius?
Elektroninis įtampos transformatorius arba jutiklis naudoja jutimo elementą ir elektroninio signalo konvertavimą, kad užtikrintų proporcingą išvestį. Jo specifikacijose reikia atsižvelgti į jutiklių technologiją, išvesties sąsają, tikslumą, galios reikalavimus, aplinkos sąlygas ir tolesnių įrenginių suderinamumą.
Kaip įtampos transformatorius palaiko relės apsaugą?
Jis apsauginėms relėms tiekia mastelio įtampos signalą. Priklausomai nuo apsaugos schemos, relė gali naudoti šį signalą tokioms funkcijoms kaip viršįtampa, žema įtampa, krypties logika, sinchronizavimas ar kiti konkrečios programos apsaugos skaičiavimai.
Kodėl svarbus antrinis įžeminimas?
Apibrėžtas antrinis įžeminimas sukuria valdomą elektros atskaitą ir palaiko antrinės grandinės saugumą. Tikslus įžeminimo metodas turi atitikti įrangos projektą ir taikomus elektros reikalavimus.
Kodėl gali būti įtrauktas aukštos įtampos saugiklis?
Saugiklis gali užtikrinti transformatoriaus pirminės pusės apsaugą ir padėti apriboti tam tikrų vidinių gedimų pasekmes. Jo įvertinimas ir koordinavimas turi būti suderinti su transformatoriumi ir aplinkiniu elektros tinklu.
Kokius techninius duomenis reikėtų patikrinti prieš užsakant?
Svarbi informacija apima pirminę įtampą, antrinę įtampą, dažnį, fazių konfigūraciją, įžeminimo išdėstymą, tikslumo klasę, apkrovą, apvijų konfigūraciją, izoliacijos tipą, montavimo vietą, matmenis, gnybtų išdėstymą, apsaugos reikalavimus ir taikomus bandymo reikalavimus.
Ar įtampos transformatorių galima pritaikyti konkrečiam skirstomųjų įrenginių projektui?
Konkrečios projekto konfigūracijos gali apimti įtampos koeficientą, antrinių apvijų išdėstymą, montavimo matmenis, gnybtų konfigūraciją, izoliacijos konstrukciją, saugiklių integravimą ir kitus apibrėžtus techninius reikalavimus. Individualūs projektai turėtų būti kontroliuojami pagal patvirtintus brėžinius ir technines specifikacijas.
Kodėl transformatorius ir relė ar skaitiklis turi būti nurodyti kartu?
Antrinis įrenginys sukuria dalį transformatoriaus faktinės apkrovos ir nustato reikiamas signalo charakteristikas. Transformatoriaus suderinimas su prijungtu skaitikliu arba rele padeda užtikrinti, kad santykis, tikslumas, apkrova ir laidų sąlygos yra tinkamos visai matavimo grandinei.
Kaip geresnis įtampos matavimas gali sustiprinti maitinimo sistemos apsaugą?
Patikima informacija apie įtampą yra vienas iš šiuolaikinės elektros apsaugos ir valdymo pagrindų. Priimdami sprendimus dėl neįprastų sąlygų, operatoriai turi žinoti, kas vyksta pirminiame tinkle, skaitikliams reikia stabilių matavimo signalų, o apsauginėms relėms reikia patikimų elektros įvadų.
Prietaisų transformatorių technologija sukuria tiltą tarp šių reikalavimų ir aukštos įtampos elektros sistemos. Suteikdama proporcingą antrinį signalą ir elektrinį atskyrimą, įranga leidžia matavimo ir apsaugos įtaisams dirbti su valdoma įtampa, o funkcionaliai prijungti prie pirminio tinklo.
Atrankos procesas turėtų prasidėti nuo faktinės paraiškos pateikimo. Pirminė įtampa, antrinė įtampa, dažnis, fazių konfigūracija, įžeminimo išdėstymas, tikslumas, apkrova, apvijų skaičius, izoliacija, montavimo aplinka, apsauga ir fiziniai matmenys turi būti apibrėžti prieš gaminio užbaigimą.
Technologijos pasirinkimas taip pat svarbus. Elektromagnetinės sistemos tebėra plačiai taikomos vidutinės įtampos matavimui ir apsaugai. Talpinės konstrukcijos gali pasiūlyti tinkamus sprendimus tam tikroms aukštesnės įtampos programoms, o elektroninės jutimo technologijos gali palaikyti vis labiau skaitmenines elektros architektūras.
Aplinkos ir mechaninės sąlygos turėtų būti vertinamos vienodai atsargiai. Vidaus įranga gali veikti kontroliuojamoje skirstomųjų įrenginių aplinkoje, o lauko įrenginiai turi kovoti su oro, taršos, temperatūros svyravimų ir ultravioletinių spindulių poveikiu.
Gamintojams ir projektų komandoms tiksli dokumentacija yra tokia pat svarbi, kaip ir pati techninė įranga. Matmenų brėžiniai, apvijų schemos, vardinės lentelės informacija, gnybtų identifikavimas, izoliacijos detalės, bandymų informacija ir montavimo instrukcijos leidžia transformatorių tinkamai integruoti į galutinę elektros sistemą.
Galų gale, tinkamai nurodytaĮtampos transformatoriusyra daugiau nei matavimo komponentas. Tai sąsaja tarp pirminio elektros tinklo ir matavimo, apsaugos, stebėjimo ir valdymo sistemų, užtikrinančių, kad šiuolaikinė elektros infrastruktūra būtų stebima ir valdoma.
Reikia jūsų elektros sistemos įtampos matavimo sprendimo?
Comewillpalaiko konkrečios programos įtampos matavimo sprendimus, apimančius vidaus ir lauko konfigūracijas, apvijų išdėstymą, izoliacijos sistemas, apsaugos reikalavimus ir pritaikytas technines specifikacijas. Dėl projekto reikalavimų ir techninių diskusijų,susisiekite su mumis.
