EKL-4DXN linijos gedimo indikatorius su tiesiogine būsena

Kas yra EKL-4DXN linijos gedimo indikatorius su tiesiogine būsena?

EKL-4DXN linijos gedimo indikatorius su tiesiogine būsena yra internetinis stebėjimo įrenginys, kurį sukūrė Comewill specialiai aukštos įtampos skirstomiesiems įrenginiams ir skirstomiesiems tinklams, kurių įtampa mažesnė nei 20 kV. Šiame įrenginyje integruotos gedimų aptikimo, tiesioginės indikacijos ir fazės tikrinimo funkcijos. Naudodamas modulinę konstrukciją ir šviesolaidinio ryšio technologiją, jis gali stabiliai veikti sudėtingoje elektromagnetinėje aplinkoje, užtikrindamas patikimą kasdienių patikrinimų ir elektros sistemų gedimų diagnostikos palaikymą.

Produkto savybės

1. Pagrindinės gedimų aliarmo funkcijos

Trumpojo jungimo gedimo signalizacija

Kai linijoje įvyksta trumpasis jungimas, EKL-4DXN linijos gedimo indikatoriuje su tiesiogine būsena įmontuotas trumpojo jungimo jutiklis iš karto užfiksuoja gedimo srovę ir šviesolaidiniu kabeliu perduoda pavojaus signalą į pagrindinį kompiuterį. Šviesolaidinis ryšys turi stiprias anti-interferencines galimybes, todėl išvengiama elektromagnetinio triukšmo įtakos skirstomojo įrenginio viduje signalo perdavimui. Gavęs signalą, pagrindinis kompiuteris įjungia atitinkamą trumpojo jungimo gedimo indikatoriaus lemputę, padedančią vietos darbuotojams greitai rasti sugedusią grandinę.

Įžeminimo gedimo signalizacija

Įžeminimo jutiklis nuolat stebi nulinės sekos linijos srovę. Kai įžeminimo gedimo srovė pasiekia arba viršija iš anksto nustatytą aliarmo slenkstį, jutiklis optiniu pluoštu siunčia signalą į pagrindinį įrenginį, o pagrindinis įrenginys iš karto įjungia įžeminimo gedimo aliarmą. Ši funkcija padeda anksti aptikti įžeminimo gedimus, apsaugo nuo tolesnio įrangos izoliacijos pablogėjimo ir sumažina elektros smūgio riziką.

2. Su aukšta įtampa susijusios funkcijos

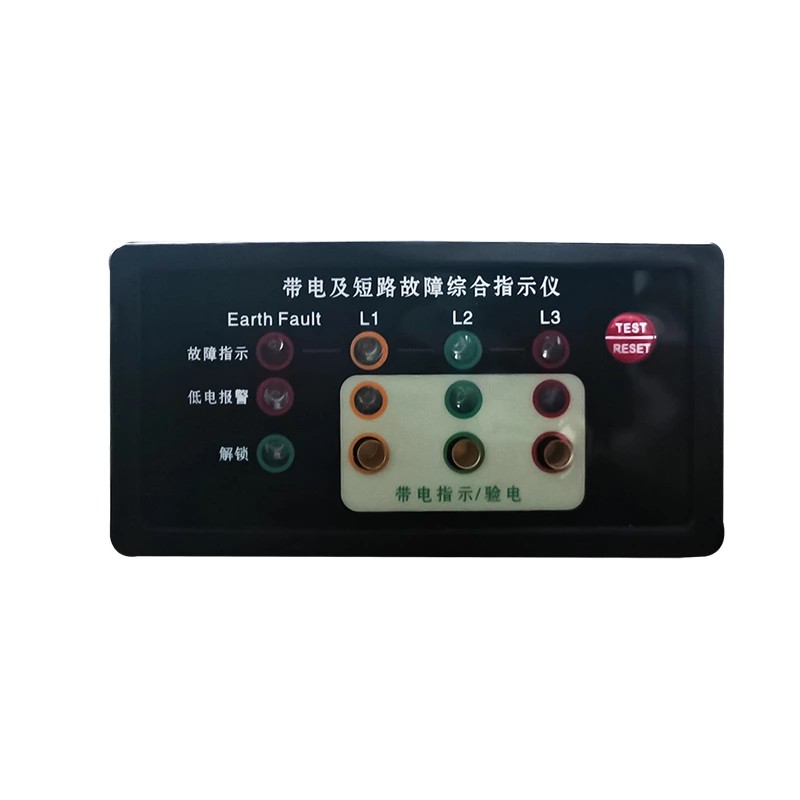

Aukštos įtampos srovės būsenos indikatorius: kokybiškas EKL-4DXN linijos trikties indikatorius su tiesiogine būsena nuolat stebi aukštos įtampos linijų įtampą. Pagrindiniame bloko skydelyje yra įrengti didelio ryškumo LED indikatoriai, atitinkantys atitinkamai L1, L2 ir L3 fazes. Indikatorių mirksėjimo dažnis apytiksliai atspindi įtampos lygį. Šviesos diodai maitinami tiesiogiai iš aukštos įtampos elektrinio lauko, nenaudojant pagrindinio įrenginio įmontuoto akumuliatoriaus. Ši konstrukcija užtikrina nuolatinės būsenos rodymą ir prailgina bendrą baterijos veikimo laiką.

Aukštos įtampos fazės tikrinimas: pagrindiniame įrenginio skydelyje yra speciali fazės tikrinimo sąsaja. Techninės priežiūros personalas gali naudoti šią sąsają, kad patikrintų ir patvirtintų aukštos įtampos įtampos įvesties signalo ir gedimų indikacijos tikslumą. Šios funkcijos naudojimas fazei patikrinti prieš atliekant prijungimo prie linijos ar priežiūros darbus padeda išvengti įrangos gedimų, atsirandančių dėl fazių klaidų.

3. Lankstūs atkūrimo režimai

Kad prisitaikytų prie skirtingų darbo ritmų įvairiose vietose, EKL-4DXN siūlo tris atkūrimo režimus:

Automatinis atstatymas: pašalinus gedimą, įrenginys gali automatiškai nustatyti iš naujo iš anksto nustatytu laiku. Pasirenkami atkūrimo intervalai apima 8 sekundes, 12 valandų, 24 valandas ir 48 valandas (gamyklinė numatytoji 12 valandų). Šis režimas tinka neprižiūrimoms arba atokioms vietoms, todėl techninės priežiūros personalas sumažina vietoje atliekamų atstatymų dažnumą.

Rankinis atstatymas: pašalinus gedimą, vietoje dirbantis personalas gali tiesiogiai paspausti EKL-4DXN linijos gedimo indikatoriaus su tiesioginės būsenos skydelio mygtuką „Atstatyti/Test“, kad iš karto išvalytų aliarmo būseną ir užtikrintų, kad įrenginio indikacija atitinka esamą linijos būseną.

Nuotolinis atstatymas: įrenginys palaiko pavojaus signalų siuntimą į valdymo centrą, taip pat gali gauti nuotolinio atstatymo komandas iš valdymo centro. Dideliuose platinimo tinkluose su daugybe nuotolinių įrenginių ši funkcija padeda dispečeriams nuotoliniu būdu valdyti įrenginio būseną, sumažindama nereikalingų apsilankymų vietoje skaičių.

4. Savitikros ir žemos įtampos aliarmo funkcijos

Automatinio tikrinimo funkcija: norėdamas užtikrinti, kad įranga normaliai veiktų, vartotojas gali paspausti pagrindinio įrenginio skydelio mygtuką „Reset/Test“. Šiuo metu L1, L2, L3 ir L4 indikatoriaus lemputės sumirksės devynis kartus ir automatiškai nusistatys iš naujo. Testą taip pat galima nutraukti rankiniu būdu dar kartą paspaudus mygtuką. Šis paprastas savitikros procesas padeda darbuotojams greitai patvirtinti, kad indikatoriaus funkcijos veikia normaliai prieš pradedant darbą, todėl nereikia turėti papildomų tikrinimo priemonių.

Žemos įtampos signalizacija:

EKL-4DXN linijos trikčių indikatorius su tiesiogine būsena maitinamas įmontuota ličio baterija. Kai akumuliatoriaus įtampa yra žemesnė už įprastą veikimo diapazoną, prietaisas suaktyvins žemos įtampos aliarmą, paragindamas vartotoją laiku pakeisti bateriją. Ši funkcija padeda išvengti, kad įrenginys nesugebėtų tiksliai parodyti gedimų informacijos dėl išsikrovusio akumuliatoriaus, taip išsaugomas nuolatinis įrangos patikimumas.

5. Reguliuojami parametrų nustatymai

Kaip profesionalus gamintojas, Comewill leidžia vartotojams reguliuoti kelis signalizacijos parametrus pagal faktines darbo sąlygas. Nesvarbu, ar tai būtų trumpojo jungimo srovės slenkstis, įžeminimo srovės slenkstis, ar automatinio atstatymo laikas, visa tai galima nustatyti vietoje, todėl įranga gali prisitaikyti prie skirtingų linijos sąlygų ir veikimo reikalavimų.

TECHNINIS PARAMETRAS
