Vakuuminis grandinės pertraukiklis (VCB), itin svarbus šiuolaikinės vidutinės įtampos elektros paskirstymo įrenginys. Išnagrinėjame pagrindinę lanko išnykimo vakuume fiziką, išskaidome pagrindinius komponentus – nuo vakuuminio pertraukiklio iki veikimo mechanizmo – ir pateikiame išsamų, praktinį palyginimą su SF₆ technologija. Straipsnyje taip pat aprašomos pagrindinės taikymo sritys, atrankos kriterijai ir geriausia priežiūros praktika, pagrįsta pramonės inžinerijos principais. Kaip profesionalasKinijos gamintojas ir tiekėjas, Comewillteikia aukštos kokybės, pritaikomus VCB sprendimus, kurie suderina patikimumą, ilgaamžiškumą ir atsakomybę aplinkai pramoniniams, komerciniams ir komunaliniams projektams visame pasaulyje.

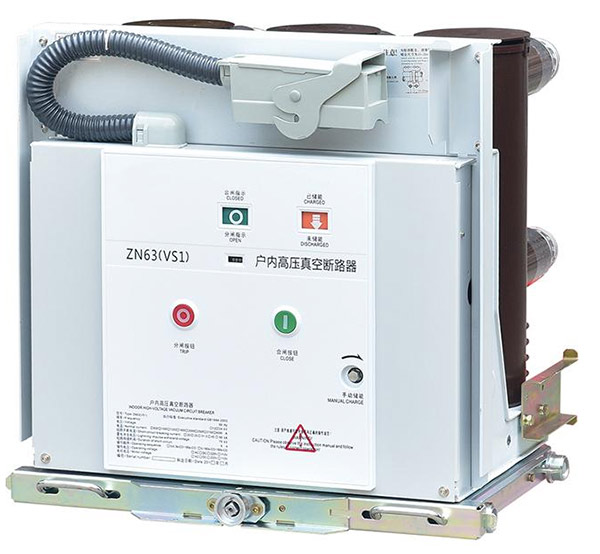

TheVakuuminis grandinės pertraukiklis (VCB)tapo patikimo vidutinės įtampos elektros paskirstymo kertiniu akmeniu, kuris tarnauja kaip pagrindinis apsauginis įtaisas pastotėse, pramonės įmonėse ir komercinėse patalpose. Skirtingai nuo senesnių technologijų, kurios remiasi alyva, oru arba SF₆ dujomis, VCB naudoja didelio vakuumo aplinką, kad užgesintų lanką, kuris susidaro, kai kontaktai atsiskiria gedimo metu. Šis metodas pasižymi ryškiais perjungimo greičio, veikimo patikimumo ir aplinkos saugumo pranašumais, todėl jis yra tinkamiausias pasirinkimas nuo 3 kV iki 36 kV.
Šiuolaikinei elektros infrastruktūrai reikalinga įranga, kuri ne tik veiktų esant apkrovai, bet ir reikalaujanti minimalaus įsikišimo per dešimtmečius. VCB įveikia šį iššūkį dėl sandarių eksploatacijos trukdžių pertraukiklių ir tvirtos mechaninės konstrukcijos, kurios žymiai sumažina priežiūros intervalus, palyginti su kitų tipų pertraukikliais.Comewill, kaip patyręs Kinijos gamintojas, specializuojasi gaminant VCB, kurie yra sukurti taip, kad užtikrintų pastovų veikimą įvairiomis eksploatavimo sąlygomis, nuo atogrąžų drėgmės iki pramoninės dulkių pilnos aplinkos.
Šiame straipsnyje pateikiama originali techninė VCB technologijos perspektyva, daugiausia dėmesio skiriant jos veikimą reglamentuojantiems inžineriniams principams, svarbiems komponentams, užtikrinantiems ilgaamžiškumą, ir praktinius veiksnius, į kuriuos inžinieriai turi atsižvelgti rinkdamiesi ir nurodydami šiuos įrenginius naujiems ar modifikuotiems projektams.
Kiekvieno VCB esmė yra pagrindinis fizinis principas: elektros lanko nesugebėjimas išsilaikyti dideliame vakuume. Kai gedimo sąlygomis pertraukiklio kontaktai išsiskiria, srovė bando išlaikyti kelią per jonizuotus metalo garus. Tačiau kadangi pertraukiklis ištuštinamas iki slėgio, mažesnio nei 10⁻⁴ Pa, vidutinis laisvas molekulių kelias yra labai ilgas, o jonizacijai reikalingų dalelių yra nedaug.
Susidarantis lankas beveik visiškai egzistuoja kaip metalo garų plazma iš kontaktinių paviršių. Kadangi srovė natūraliai praeina per nulį kintamosios srovės ciklo metu, šie garai beveik akimirksniu kondensuojasi ant aušintuvo kontaktinių paviršių ir aplinkinių lanko ekranų. Šis greitas kondensatas, žinomas kaipdielektrinis atkūrimas-neleidžia lankui atsitrenkti, efektyviai pašalindama gedimą per pusę ciklo. Visas procesas yra švarus, tylus ir sukelia minimalią kontaktų eroziją, todėl VCB yra atsparus elektros energijai, dažnai viršijantis 5000 pilnos apkrovos operacijų.
Svarbu tai, kad vakuuminio pertraukiklio konstrukcija užtikrina, kad lankas išliktų koncentruotas ir išsklaidytas, išvengiant karštų taškų, galinčių pažeisti keraminį apvalkalą. Naudojant specialias kontaktų geometrijas, pvz., ašinius arba radialinius magnetinio lauko kontaktus, toliau valdomas lanko judėjimas ir užtikrinamas tolygus nusidėvėjimas, taip pailginant pertraukiklio veikimo laiką. Dėl šio lanko išnykimo principo VCB yra išskirtinai tinkami dažnai perjungti, pavyzdžiui, variklio paleidimui arba kondensatorių blokų perjungimui, kai kitos technologijos sugenda greičiau.
Vidutinės įtampos įrenginiuose pasirinkimas tarp vakuumo ir SF₆ technologijos yra įprastas inžinerinis sprendimas. Abi technologijos yra brandžios, tačiau jų charakteristikos skiriasi nuo projekto prioritetų. Žemiau esančioje lentelėje pateikiamas originalus, išsamus palyginimas, pagrįstas veiklos ir aplinkos veiksniais, nesiremiant išoriniais tiekėjo duomenimis.
| Parametras | Vakuuminis grandinės pertraukiklis (VCB) | SF6 grandinės pertraukiklis |
|---|---|---|
| Pertraukimo terpė | Vakuumas (dielektrinė stipris ~10⁷ V/m) | SF₆ dujos esant slėgiui (paprastai 5–7 barai) |
| Tipinė įtampos klasė | 3 kV – 36 kV (pirminė vidutinė įtampa) | 3 kV – 800 kV+ (apima MV iki EHV) |
| Poveikis aplinkai | Nulinė emisija; nėra šiltnamio efektą sukeliančių dujų poveikio | Aukštas GWP (23 500 x CO₂); reikalauja griežto tvarkymo ir perdirbimo |
| Susisiekite su Erosion & Life | Maža erozija; elektros tarnavimo laikas iki 30 pilnų gedimų arba 5000+ perjungimo operacijų | Vidutinė erozija; dujų skilimo produktus reikia valdyti |
| Priežiūros režimas | Minimalus; pertraukikliai yra sandarūs visam gyvenimui; tik mechanizmo tepimas | Periodiniai dujų tankio patikrinimai; drėgmės ir šalutinių produktų stebėjimas |
| Veikimo mechanizmas | Spyruoklė arba magnetinė pavara – mažas energijos poreikis | Spyruoklinė, hidraulinė ar pneumatinė – dažnai didesnė energija |
| Tipiškos stiprybės | Dažnas perjungimas, mažai priežiūros reikalaujantis, nekenksmingas aplinkai | Puikiai tinka aukštos įtampos, kompaktiškiems įrenginiams, turintiems didelę gedimo srovę |
Šis palyginimas rodo, kad VCB yra ypač stiprūs tais atvejais, kai aplinkos apsauga, dažnas veikimas ir mažos gyvavimo ciklo sąnaudos yra labai svarbūs. Komunalinių paslaugų ir pramonės naudotojams, ieškantiems tvaraus, didelio našumo vidutinio įtampos tinklų sprendimo, VCB yra įtikinamas technologijos pasirinkimas.Comewillgamina VCB, kurie išnaudoja šiuos būdingus pranašumus, siūlydami įvairius gaminius nuo 12 kV iki 40,5 kV, skirtus naudoti tiek viduje, tiek lauke.
VCB yra tiksliai sukonstruotų komponentų rinkinys, kurių kiekvienas atlieka svarbų vaidmenį užtikrinant patikimą veikimą. Dvi svarbiausios dalys yra vakuuminis pertraukiklis ir veikimo mechanizmas.
Vakuuminis pertraukiklis yra hermetiškai uždarytas keraminis cilindras, kuriame yra fiksuoti ir judantys kontaktai. Keraminė medžiaga (dažnai aliuminio oksidas) užtikrina puikią dielektrinę izoliaciją ir mechaninį stiprumą. Viduje metalinis silfonas sujungia judantį kontaktą su išoriniu valdymo strypu, išlaikant vakuuminį sandariklį ir leidžiant ašinį judėjimą. Sudėtinga ekranavimo sistema supa kontaktus, kad kondensuotų metalo garus ir neleistų jiems nusodinti ant keraminio vidinio paviršiaus, taip išsaugodama izoliacijos vientisumą per visą įrenginio naudojimo laiką. Kontaktinė medžiaga, paprastai vario ir chromo lydinys, parenkama dėl atsparumo suvirinimui ir gebėjimo išlaikyti mažą kapojimo srovę, kuri yra svarbi indukciniam apkrovos perjungimui.
Veikimo mechanizmas suteikia varomąją jėgą, kad būtų galima tiksliai ir greitai atidaryti ir uždaryti kontaktus. Spyruokliniai mechanizmai yra labiausiai paplitę VCB dėl jų patikimumo ir nepriklausomybės nuo išorinių maitinimo šaltinių suveikimo metu. Energija kaupiama uždarymo spyruoklėje (per rankinę arba motorinę įkrovimo sistemą) ir išleidžiama, kai gaunamas išjungimo signalas. Ši sukauptos energijos konstrukcija užtikrina, kad pertraukiklis atsidarytų pastoviu greičiu ir jėga, neatsižvelgiant į valdymo įtampą. Kitos galimybės apima magnetines pavaras, kuriose naudojami nuolatiniai magnetai ir užrakinimo ritė, siūlanti paprastesnę mechaninę konstrukciją ir mažiau judančių dalių. Comewill VCB yra aprūpinti tvirtais mechanizmais, tokiais kaip CT serija, skirta tūkstančiams operacijų su minimaliu reguliavimu.
VCB skirstomi į kategorijas pagal jų diegimo aplinką ir specifinius veiklos poreikius. Du pagrindiniai tipai yra:
Pagrindinės taikymo sritys apima:
Turėdami platų portfelį,Comewilltiekia VCB tiek vidaus, tiek lauko reikmėms, siūlydama pritaikyti konkrečius klientų reikalavimus ir projekto standartus.
Norint pasirinkti tinkamą VCB konkrečiam projektui, reikia nuodugniai įvertinti tiek sistemos parametrus, tiek veikimo sąlygas. Šie kriterijai yra patikimo sprendimo dėl pirkimo pagrindas:
Kruopščiai įvertinę šiuos kriterijus, inžinieriai ir pirkimų komandos gali nurodyti VCB, kuris ne tik atitiktų tiesioginius techninius reikalavimus, bet ir užtikrintų ilgalaikį patikimumą bei ekonomiškumą.Comewillteikia išsamią techninę pagalbą, padedančią klientams pasirinkti šiuos pasirinkimus, siūlydama produktus, atitinkančius pagrindinius tarptautinius standartus.
Pagrindinis pranašumas yra jo gebėjimas užgesinti lanką beveik iš karto po srovės nulio vakuume, užtikrinant greitą dielektriko atsigavimą. Tai lemia labai trumpą lanko laiką, sumažintą kontaktų eroziją ir minimalią techninę priežiūrą, todėl jis yra labai patikimas vidutinės įtampos sistemoms.
VCB pirmiausia skirti vidutinės įtampos įrenginiams, apimantiems diapazoną nuo maždaug 3 kV iki 36 kV. Dėl to jie yra standartinis pasirinkimas paskirstymo tinklams ir pramoninėms elektros energijos sistemoms.
VCB turi didelį pranašumą aplinkai, nes juose kaip pertraukimo terpę naudojamas vakuumas, kuris neturi šiltnamio efektą sukeliančių dujų poveikio. Priešingai, SF₆ dujos turi labai didelį visuotinio atšilimo potencialą (GWP) ir reikalauja kruopštaus tvarkymo bei perdirbimo procedūrų.
Du svarbiausi komponentai yra vakuuminis pertraukiklis (sandari kontaktai) ir veikimo mechanizmas. Pertraukiklio kontaktinė medžiaga ir ekranavimas lemia elektros tarnavimo laiką, o mechanizmo konstrukcija ir medžiagos kokybė lemia mechaninį atsparumą.
Taip, VCB ypač gerai tinka dažnoms perjungimo funkcijoms, tokioms kaip variklio užvedimas, kondensatorių blokų perjungimas ir lankinės krosnies valdymas. Jų tvirta konstrukcija ir maža kontaktinė erozija leidžia atlikti daugybę saugių operacijų.
VCB reikia labai minimalios priežiūros. Pagrindinės užduotys apima periodinį veikimo mechanizmo patikrinimą, kad būtų tinkamai suteptas, mechaninių indikatorių tikrinimas ir vizualinis pertraukiklio patikrinimas, ar nėra pažeidimų. Patys pertraukikliai yra sandarūs visam gyvenimui ir įprastomis eksploatavimo sąlygomis nereikia papildyti dujų arba pakeisti kontaktus.
