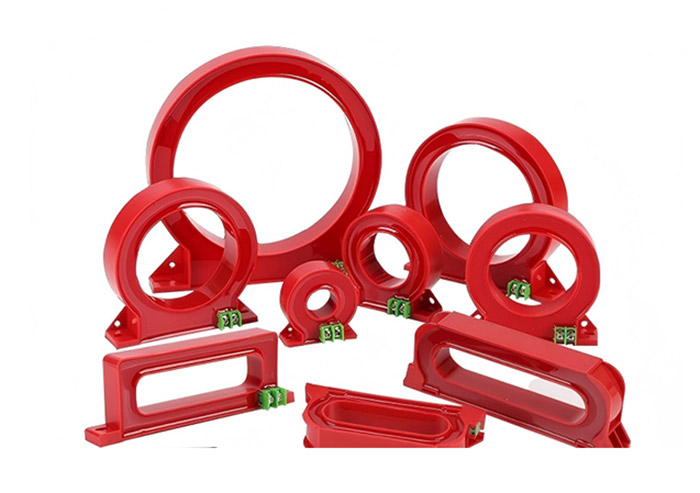

Kas yra nulinės sekos srovės transformatorius?

Kaip profesionalus srovės transformatoriaus gamintojas Kinijoje,ComewillNorėčiau pateikti jums pritaikytąNulinės sekos srovės transformatorius, kuris yra vieno apsisukimo srovės transformatorius, skirtas aptikti nulinės sekos srovę elektros energijos sistemose. Jis stebi trifazių srovių vektorinę sumą ir nustato nuotėkį arba įžeminimo gedimus skirstomuosiuose tinkluose.

Kai dėl izoliacijos pažeidimo arba įžeminimo gedimų atsiranda nenormali srovė, transformatorius siunčia signalą į apsaugos įrangą, pvz., relės apsaugos įtaisus arba apsaugos nuo nuotėkio valdiklius. Šis procesas leidžia sistemai duoti pavojaus signalus arba atjungti sugedusią grandinę.

Nulinės sekos srovės transformatorius dažniausiai montuojamas aplink maitinimo kabelius arba šynas, todėl tinka vidutinės ir žemos įtampos elektros sistemoms stebėti.

Struktūrinis projektavimas

1. Žiedo šerdies struktūra

Transformatorius naudoja apskritą geležinę šerdį su antrinėmis apvijomis, kurios nustato srovės disbalansą.

2. Epoksidinės dervos arba silikoninės gumos kapsuliavimas

Geležies šerdis ir apvija yra sandariai užsandarinti apsauginiame apvalkale, užtikrinančiu atsparumą drėgmei ir apsaugą nuo taršos pliūpsnio.

3. Du montavimo tipai

Gaminiai gali būti integruoto tipo (iš anksto sumontuoti kabelių tiesimo metu) ir atviro tipo (montuojami aplink esamus kabelius).

4. Rogowski ritės technologija

Kai kurie modeliai naudoja Rogowski ritės jutimo technologiją, kad srovės signalus paverstų išmatuojamais įtampos išėjimais.

Techninės charakteristikos ir parametrai

1. Taikomas įtampos diapazonas: nuo 0,4 kV iki 66 kV.

2. Tinklo dažnis: standartinis veikimo dažnis yra 50 Hz

3. Darbinė temperatūra: nuo -10°C iki +40°C.

4. Tas pats pavadinimo galas: kartą prasiskverbtas iš "L1" pusės, antrasis yra "K1";

Diegimo svarstymai

Tinkamas montavimas užtikrina tikslų aNulinės sekos srovės transformatorius.

Integral tipo montavimas

Integruotiems transformatoriams kabelis turi praeiti per transformatorių prieš sumontuojant kabelį.

Atidarykite tipo diegimą

Atviri modeliai gali būti montuojami ant esamų kabelių, atskiriant transformatoriaus korpusą ir sumontuojant jį aplink laidininką.

Įžeminimo išdėstymas

Kai kuriose įžeminimo sistemose kabeliai turi praeiti per transformatorių prieš jungiant prie įžeminimo taško, kad būtų tinkamai aptikta nuotėkio srovė.

Mechaninis derinimas

Sumontuojant padalintus transformatorius, abi pusės turi tinkamai sulygiuoti, kad būtų išvengta matavimo nukrypimų.
