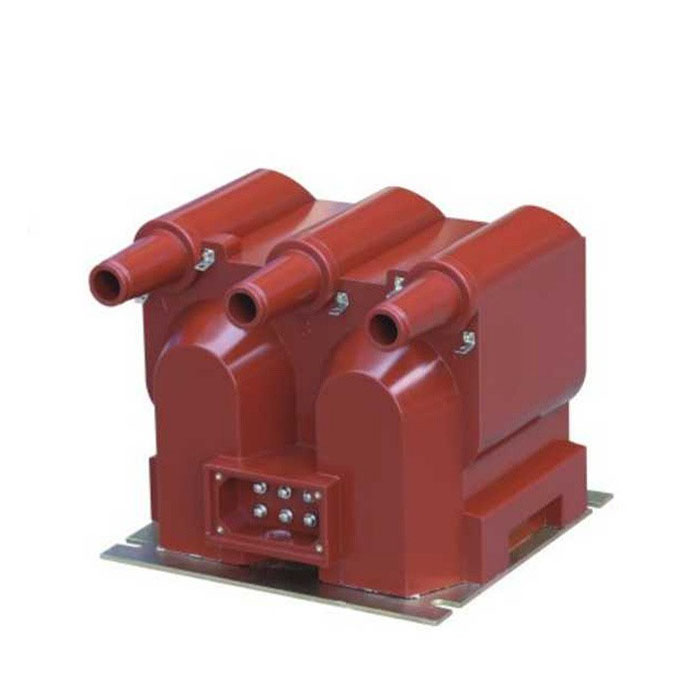

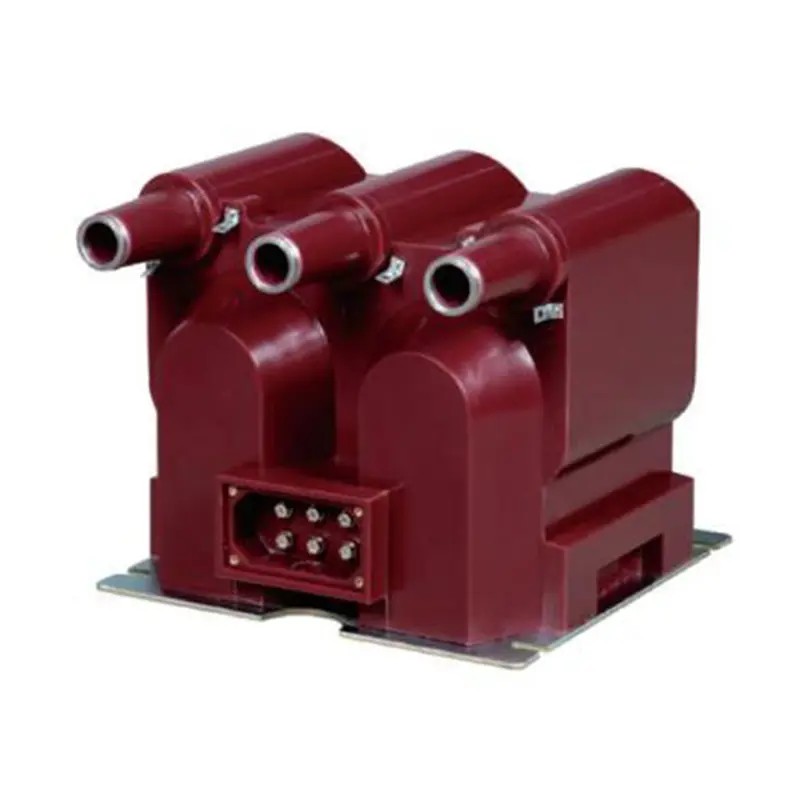

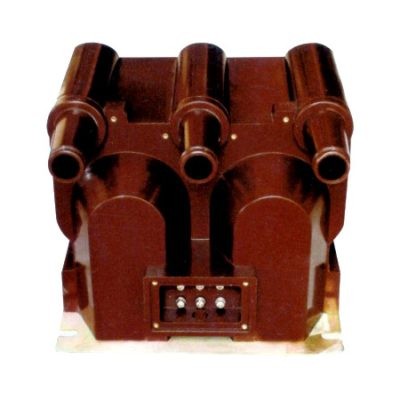

Kaip profesionalus gamintojas Kinijoje, Comewill norėtų pateikti jums aukštos kokybės JSZV12-10R įtampos transformatorių. Be struktūrinio pritaikomumo, transformatorius pasižymi eksploatavimo sauga ir tęstinumu. Išskirtinis bruožas yra jo karšto keitimo saugiklio konstrukcija – A, B ir C fazių pirminės apvijos yra integruotos su trumpojo jungimo apsaugančiais saugikliais, kuriuos galima pakeisti per antrinį gnybtą nenutraukiant sistemos veikimo.
JSZV12-10R sukurtas taip, kad prisitaikytų prie įvairių objekto sąlygų. Jis palaiko standartinę trifazių "V" tipo laidų konfigūraciją ir gali būti patogiai išardomas į du nepriklausomus vienfazius blokus, todėl galima lanksčiai montuoti ir projektuoti.
JSZV12-10R įtampos transformatorius yra specialiai sukurtas taip, kad atitiktų griežtus 10 kV patalpų maitinimo sistemų reikalavimus, derinant matavimo tikslumą ir veikimo patikimumą.

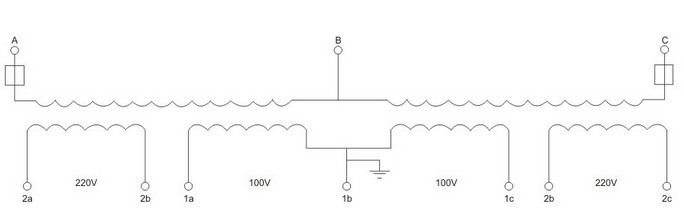

1. Dvigubos antrinės išvesties funkcijos:
100 V išėjimas: Sukurtas didelio tikslumo įtampos matavimui ir energijos matavimui.
220V išėjimas: tarnauja kaip patikimas pagalbinis maitinimo šaltinis valdymo mechanizmams, sumažinantis papildomų galios komponentų poreikį.
2. Puiki izoliacija ir ilgaamžiškumas:
Visiškai užsandarintas aukštos kokybės epoksidine derva, pasižymintis išskirtiniu atsparumu drėgmei, izoliacijos stiprumu ir apsauga nuo senėjimo – idealiai tinka sudėtingoms arba didelės drėgmės patalpoms.
Pagaminta iš aukštos kokybės šalto valcavimo silicio plieno lakštų šerdies, kad būtų užtikrinti maži nuostoliai ir stabilus veikimas.
3. Visapusiška saugos apsauga:
Visų pirminių apvijų įmontuoti saugikliai užtikrina tvirtą apsaugą nuo trumpojo jungimo.
Saugiklio keitimas yra paprastas ir nereikalauja sistemos išjungimo, todėl užtikrinamas maksimalus veikimo laikas.

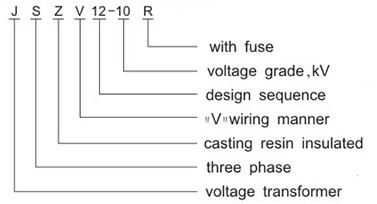

| Kodas | Reikšmė | Aprašymas |
| J | Įtampos transformatorius | Nurodo įrangos kategoriją, kurią reikia nedelsiant atpažinti. |
| S | Trifazis | Skirtas trifazėms maitinimo sistemoms, kad atitiktų kelių grandinių matavimo ir apsaugos poreikius. |
| Z | Epoksidinės dervos liejimo izoliacija | Nurodo visiškai išlietą izoliacijos procesą, kad būtų padidintas atsparumas drėgmei ir ilgaamžiškumas. |
| V | V tipo laidai | Žymi laidų konfigūraciją, suteikiančią montavimo lankstumo. |
| 12-10 | Dizainas ir įtampos įvertinimas | 12 yra dizaino serija; 10 reiškia vardinę įtampą (10 kV), tiksliai atitinkančią sistemos reikalavimus. |
| R | Su saugikliu | Reiškia integruotą apsaugą nuo trumpojo jungimo, kad būtų padidintas darbo saugumas. |
Siekiant užtikrinti ilgalaikį stabilumą ir patikimumą, JSZV12-10R įtampos transformatorius sukurtas veikti pagal šiuos aplinkos parametrus. Būdama profesionali gamykla, turinti didelę gamybos patirtį, „Comewill“ taip pat gali pritaikyti pritaikymus nestandartinėms sąlygoms.
Temperatūros diapazonas: -5°C iki +40°C
Aukštis: ≤ 1000 m (galimi pritaikyti sprendimai dideliame aukštyje įrengtiems įrengimams)
Santykinė oro drėgmė: ≤ 80 %
Aplinka: be korozinių dujų, garų ar laidžių dulkių (pvz., anglies ar metalo miltelių)
Vibracija ir smūgis: montavimo vietoje neturi būti stiprių vibracijų ar mechaninių smūgių.
forma1: techniniai įtampos transformatoriaus duomenys matavimui
| Tipas | Vardinės įtampos santykis (V) | Tikslumo klasė ir vardinė galia (VA) | Didžiausia galia (VA) | nominalus izoliacijos lygis (kV) | |
|
|
|||||
| 0.2 klasė | klasė 0,5 | ||||
| JSZV12-10R | 10 000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10 000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Tipas | Vardinės įtampos santykis (V) | Tikslumo klasė ir vardinė galia (VA) | Didžiausia galia (VA) | nominalus izoliacijos lygis (kV) | |
|
|
|||||
| 0.2 klasė | klasė 0,5 | ||||
| JSZV12-10R | 10 000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10 000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
2 forma: techninis įtampos transformatoriaus dala, skirtas grandinės pertraukiklio veikimo galiai
| Tipas | Nominali įtampos koeficientas (V) | Tikslumo klasė ir vardinė išvestis (VA) | Trumpalaikė maksimali išėjimo galia (VA) | vardinis izoliacijos lygis (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0,1 | 7.2/32/60 |
Pastabos: grandinės pertraukiklio veikimo maitinimo įtampa turi būti ne didesnė kaip 15 %.
