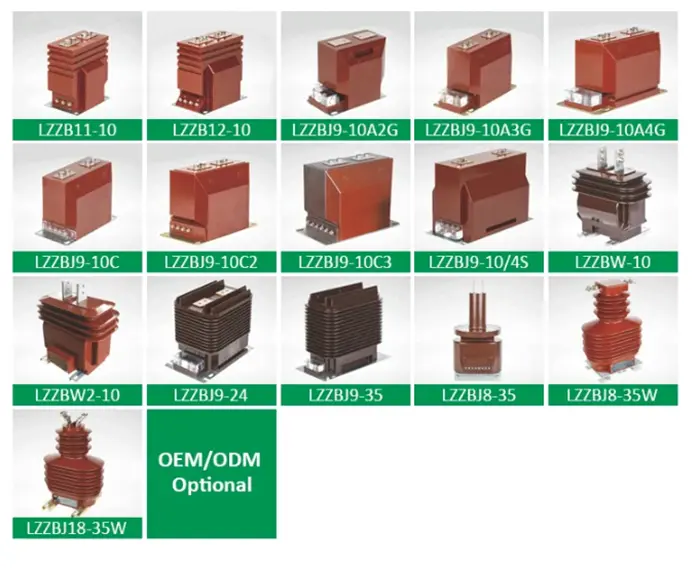

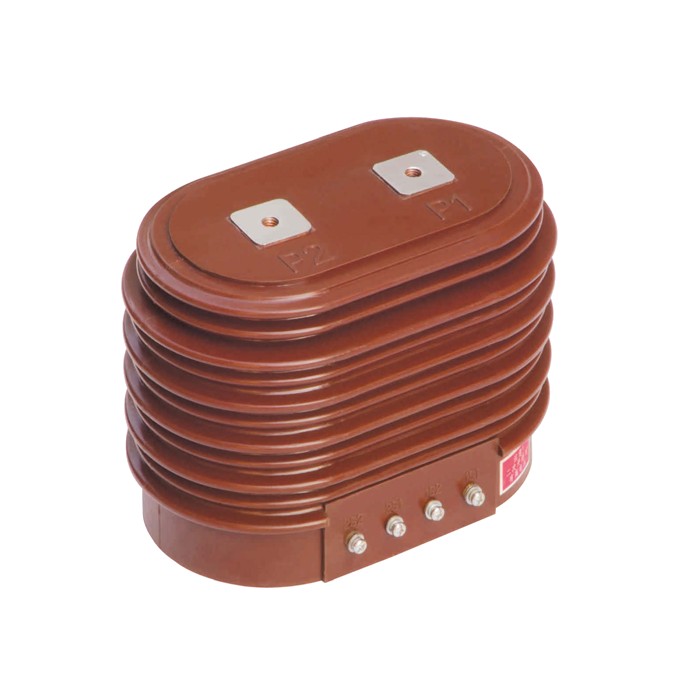

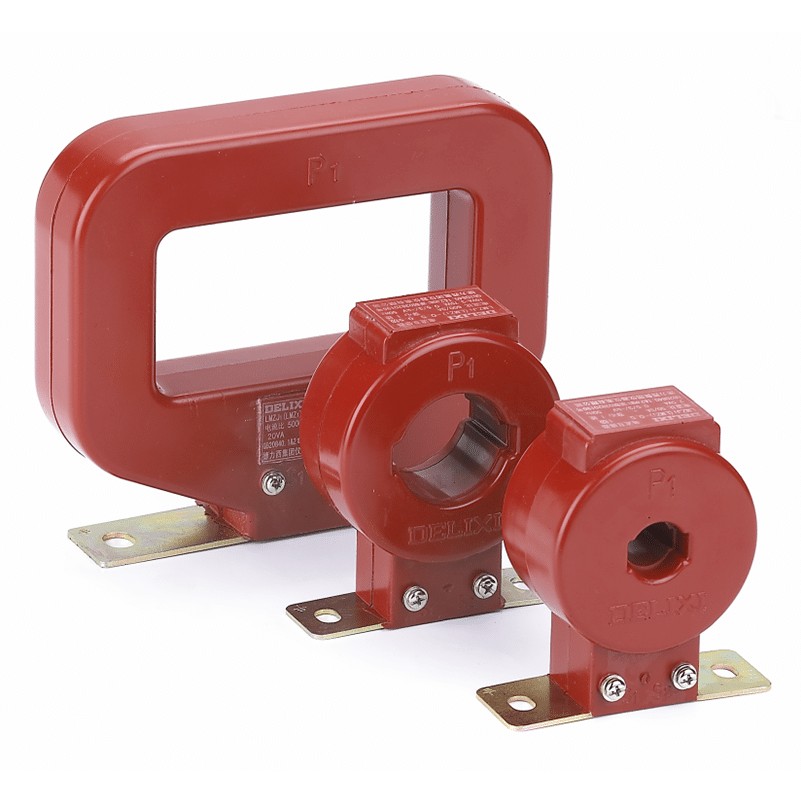

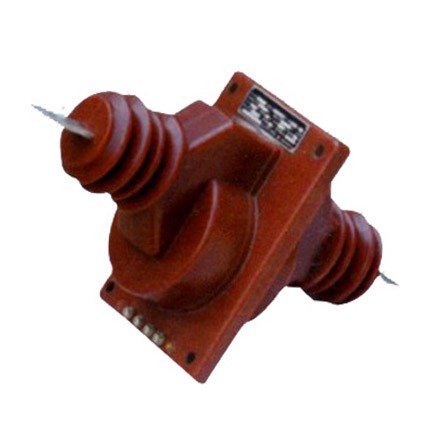

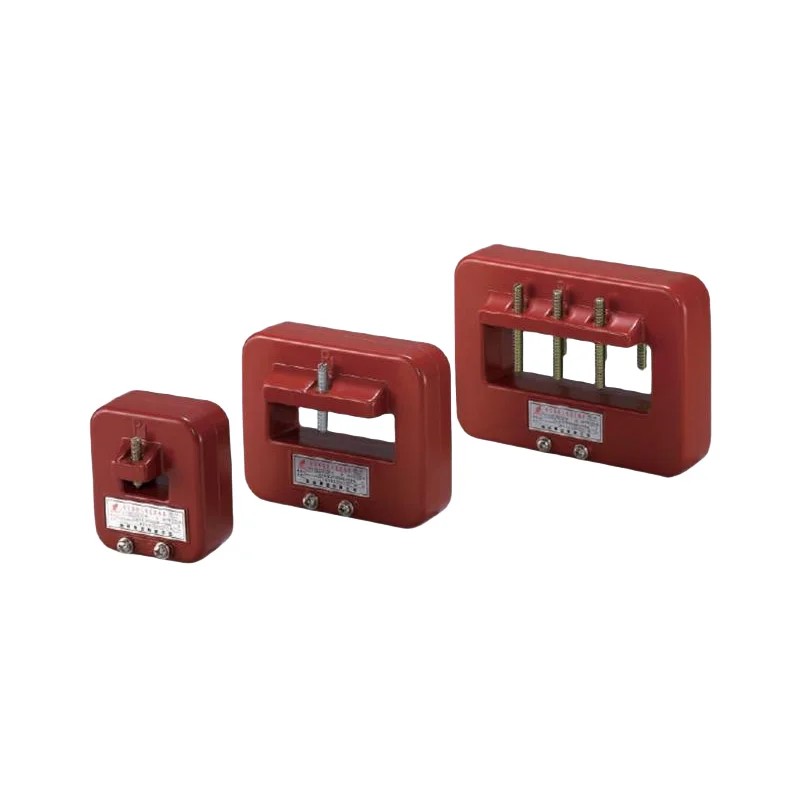

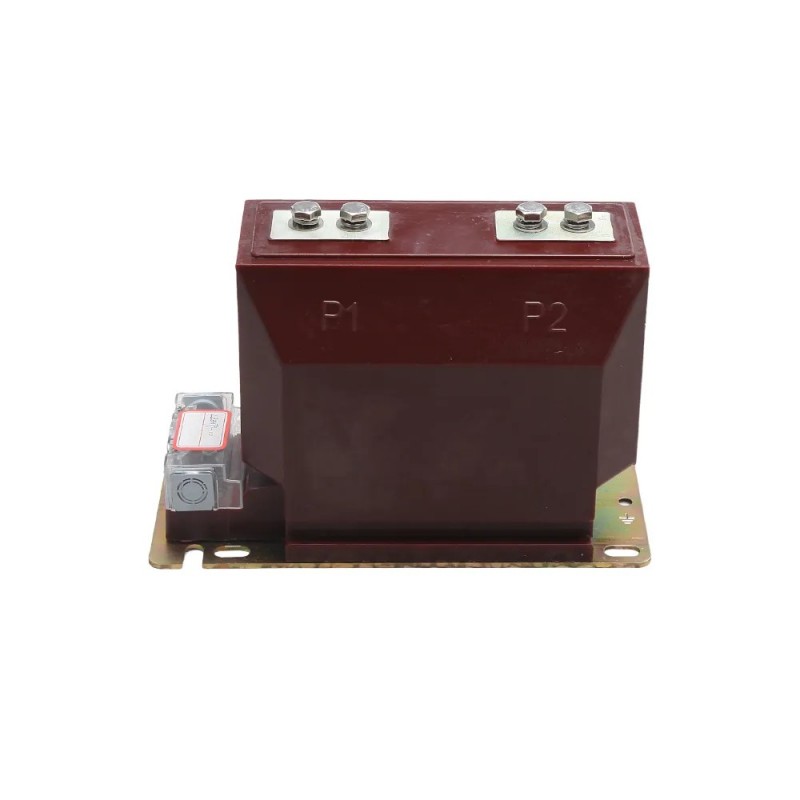

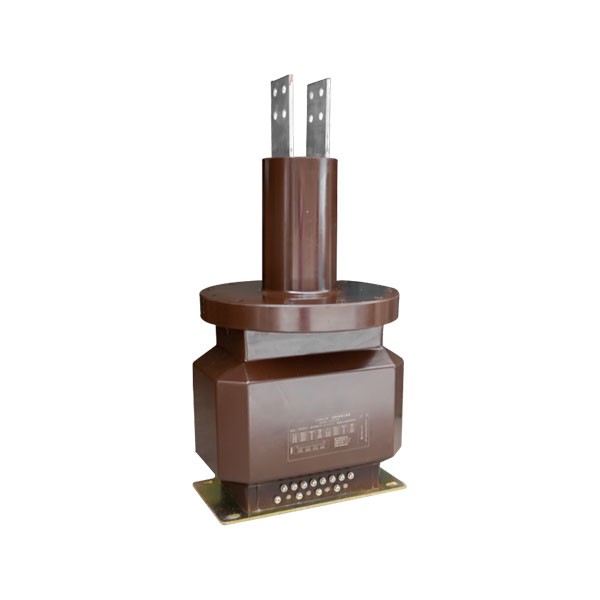

Comewill, patikimas elektros matavimo ir apsaugos prietaisų gamintojas ir tiekėjas Kinijoje, teikia0,72–40,5 kV vidaus srovės transformatorius (CT)pramoninėms, komercinėms ir komunalinėms reikmėms.
0,72-40,5 kV vidaus srovės transformatoriusveikia remiantis elektromagnetine indukcija, paverčiant dideles pirmines sroves į žemesnes, išmatuojamas antrines sroves, kad būtų galima tiksliai matuoti ir apsaugoti.
1. Elektromagnetinė indukcija: kintamoji srovė per pirminį laidininką sukuria magnetinį lauką geležies šerdyje, indukuojančią proporcingą srovę antrinėje apvijoje (pvz., 1000:1 santykis).
2. Signalo izoliacija: antrinė srovė (paprastai 5A arba 1A) yra izoliuota nuo aukštos įtampos pirminės grandinės, taip užtikrinant personalo ir įrangos saugumą.
3. Tikslumo kontrolė: didelio magnetinio laidumo medžiagos, tokios kaip silicio plieno lakštai arba nanokristaliniai lydiniai, iki minimumo sumažina histerezės nuostolius ir pasiekia iki 0,2 lygio tikslumą (paklaida ±0,2 %) pagal IEC 60044-1 standartus.
1. Elektromagnetinė KT
Savybės: geležinė šerdis su apvija, ekonomiška, labai stabili.
Taikymas: paskirstymo sistemos, mažesnės nei 10 kV, pvz., pramoninės ar komercinės elektros energijos apskaitos.
Parametrai Pavyzdys: vardinės srovės santykis 200/5A, apkrovos varža 2,5 Ω (GB/T 20840.2-2014).
2. Elektroninė KT
Savybės: Naudojami Hall elementai arba šviesolaidiniai jutikliai, plati dažnių juosta (0,1Hz–1MHz), stiprus EMI atsparumas.
Taikymas: nauja energijos gamyba, greitųjų geležinkelių traukos sistemos.
3. Rogovskio ritė
Savybės: be šerdies dizainas, didelis tiesiškumas, tinkamas trumpalaikiam srovės matavimui.
Parametrai Pavyzdys: Išėjimo signalas 0,333V/kA, tiesinė paklaida <±0,1% (IEEE C57.13-2016).
Elektros apskaita
Didelio tikslumo pramoniniai ar komerciniai skaitikliai, kuriems paprastai reikalingas 0,5S tikslumas (±0,5 %), vadovaujantis DL/T 725-2013.
Relės apsauga
Apsauga nuo viršsrovių arba diferencialo; CT turi atitikti konkrečias paklaidos ribas (pvz., 5P20, paklaida ≤5 % esant 20× vardinei srovei).
Pramonės stebėjimas
Aukšto dažnio ar didelės spartos įrenginiuose (pvz., plieno gamyklose, indukcinėse krosnyse) reikalingi elektroniniai CT, kurių dažnio atsakas >10 kHz.
Nominali srovė: pasirinkite 1,2–1,5 karto didesnę apkrovos srovę, kad užtikrintumėte optimalią apsaugą.
Tikslumo lygis: KT matavimams naudokite 0,2; 5P/10P apsaugai CT.
Venkite atviros antrinės grandinės: gali generuoti pavojingą kV įtampą.
Izoliacijos patikrinimas: Reguliariai tikrinkite, ar izoliacijos varža0,72-40,5 kV vidaus srovės transformatoriusyra ≥1MΩ.
Scenarijaus atitikimas: pasirinkite KT tipą (elektromagnetinis, elektroninis, Rogowski), atsižvelgdami į taikymo poreikius, tikslumą, kainą ir patikimumą.
