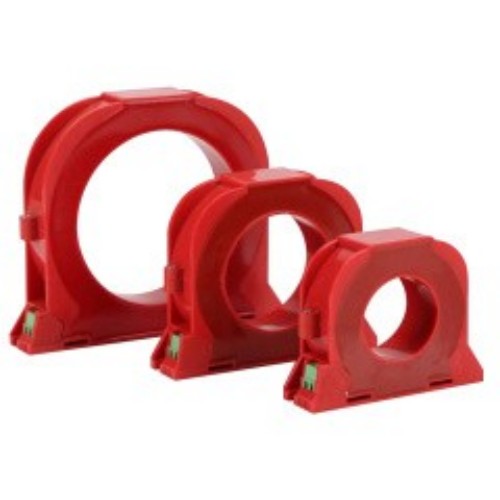

Kaip profesionalus gamintojas Kinijoje, „Comewill“ norėtų pateikti jums pritaikytą CTK tipo nulinės sekos srovės transformatorių. Pagrindinė jo funkcija yra užfiksuoti nulinės sekos srovės komponentą – trifazių srovių sumą, pramonėje dar vadinamą „neutralios linijos srove“, nes ši srovės dalis teka trifazės sistemos nuliniame laidininke. Vykdant pirkimų projektus, kuriems taikomi elektros saugos apsaugos reikalavimai, šio gaminio tikslus aptikimo efektyvumas yra pagrindinis akcentas, kuris labai tinka įvairiems scenarijams, kuriems reikalinga patikima įžeminimo gedimų stebėsena.
Praktikoje CTK tipo nulinės sekos srovės transformatoriai bus naudojami kartu su relinės apsaugos įtaisais arba signalų sistemomis. Kai maitinimo sistemoje atsiranda nulinės sekos įžeminimo srovė (pvz., elektros šokas ar nuotėkio gedimas grandinėje), antrinė transformatoriaus pusė išves atitinkamą nulinės sekos srovę, kuri suaktyvins prie antrinės linijos prijungtos įrangos veiksmą, pvz., atjungs maitinimą, duos pavojaus signalus ir pan., galiausiai užtikrindama grandinės ir įrangos apsaugą ir stebėjimą. Pirkėjui sklandus bendradarbiavimas su pagalbine įranga labai padidina produkto praktinę taikymo vertę.
Montuojant šis transformatorius dažniausiai montuojamas ant trifazės sistemos nulinio laidininko ir gali išvesti signalą, proporcingą nulinės sekos srovės komponentui. Verta paminėti, kad net jei gedimo srovė yra maža, ji gali tiksliai aptikti įžeminimo gedimus, o tai išsprendžia pagrindinę elektros saugos problemą. Su juo galima išvengti įrangos gedimų dėl gedimų, sumažinti elektros smūgio pavojų personalui. Todėl tai yra populiarus pasirinkimas elektros paskirstymo sistemose, variklių valdymo centruose ir kituose elektros įrenginiuose, kurie yra linkę į įžeminimo gedimus.
Jei reikia CTK tipo nulinės sekos srovės transformatorių masinio pirkimo, pritaikymo ar techninių konsultacijų, „Welcome (Wenzhou) Electric Co., Ltd.“ gali teikti profesionalias „vieno langelio“ paslaugas, kad patenkintų įvairius projektų poreikius įvairiose srityse, tokiose kaip pramonė, prekyba ir infrastruktūra.
| Elektriniai parametrai | Mechaniniai parametrai | ||
| Dažnis | 50 ~ 400 Hz | Lukštas | ABS (antipireno klasė 94-V0) |
| Vardinė įvestis | 10mA ~ 5A | Ritė | PBT |
| Matavimo diapazonas | 10%In~130%In | geležies šerdis | Ni plienas/nanokristalinis |
| Nominali galia | 0~1v (A arba) 0~0,25mA | Vidinė struktūra | Ekologiškas epoksidinės dervos liejimas |
| Santykio skirtumas | ≤±0,1 % | Statybos planas | Tvirtinimas varžtais |
| Fazių skirtumas | ≤±10 | Darbinė temperatūra | -25 ℃ ~ +75 ℃ |
| Dielektrinis stiprumas | 2,5KV/1mA/1min | Aplinkos drėgmė | ≤85 % |
| Izoliacijos atsparumas | DC500V/1000MΩ/min | Laidų sujungimo būdas | Gnybtų tipas/ekranuotas susuktas laidas 1,5m |

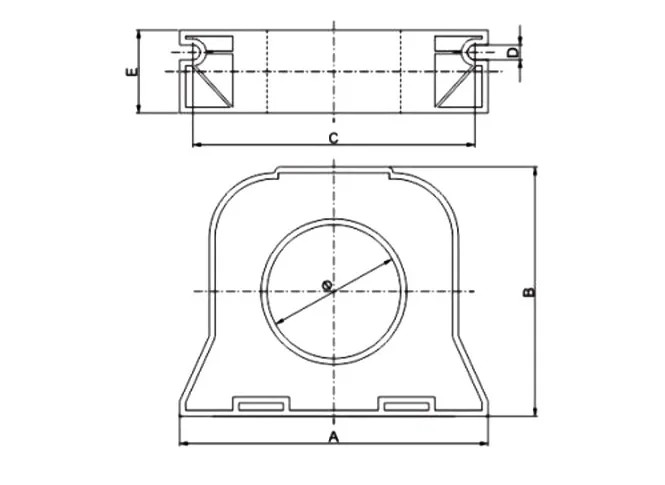

Mechaniniai matmenys (tik nuoroda)
| Modelio specifikacijos | Matmenys | ||||||
| Etaloninė srovė | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1, Pagrindiniai privalumai
Gali tiksliai aptikti nesubalansuotas sroves: CTK tipo nulinės sekos srovės transformatoriai yra specialiai sukurti trifazėms elektros sistemoms ir gali matuoti nesubalansuotas sroves, susidarančias iš trifazių srovių sumos. Jei iš vieno ar kelių fazių laidininkų į žemę nuteka gedimo srovė, tai yra, įvyksta įžeminimo gedimas, jį galima nustatyti laiku.
Itin didelis jautrumas: šis transformatorius gali aptikti net mažas įžeminimo gedimų sroves. Tokiu būdu galima išvengti įrangos gedimo dėl gedimų, sumažinti personalo elektros smūgio riziką ir užtikrinti, kad elektros sistema veiktų saugiau.
Tikslus matavimas: Net ir esant stipriam triukšmui ar kitiems trukdžiams vietoje, jis pateikia tikslius CTK tipo nulinės sekos srovės transformatorių matavimo rezultatus, kurie gali užtikrinti patikimą duomenų palaikymą atliekant tolesnius apsaugos veiksmus.
Montavimas neliečiant grandinės: ypač patogu montuoti neatjungiant grandinės ar nesustabdžius apkrovos. Tiesiog uždėkite jį ant trifazės sistemos nulinio laido, nepakenkiant normaliam sistemos veikimui.
Platus pritaikomumo dažnis: Darbinis dažnis gali apimti nuo 50 Hz iki 400 Hz ir gali prisitaikyti prie bet kokio įprasto elektros energijos naudojimo scenarijaus su geru suderinamumu.
Neturi įtakos grandinės darbui: Pati apkrova yra labai maža, o tai neturės didelės įtakos grandinės darbui, taip pat netrukdys kitos sistemos matavimo įrangos tikslumui, užtikrinant stabilų visos elektros sistemos darbą.
Elektros gaisro stebėjimo scenarijus
Apsaugos nuo gaisro ir nuotėkio sistema
Elektromagnetinės relės apsaugos įtaisas
Mikrokompiuterių apsaugos įranga ir kt
