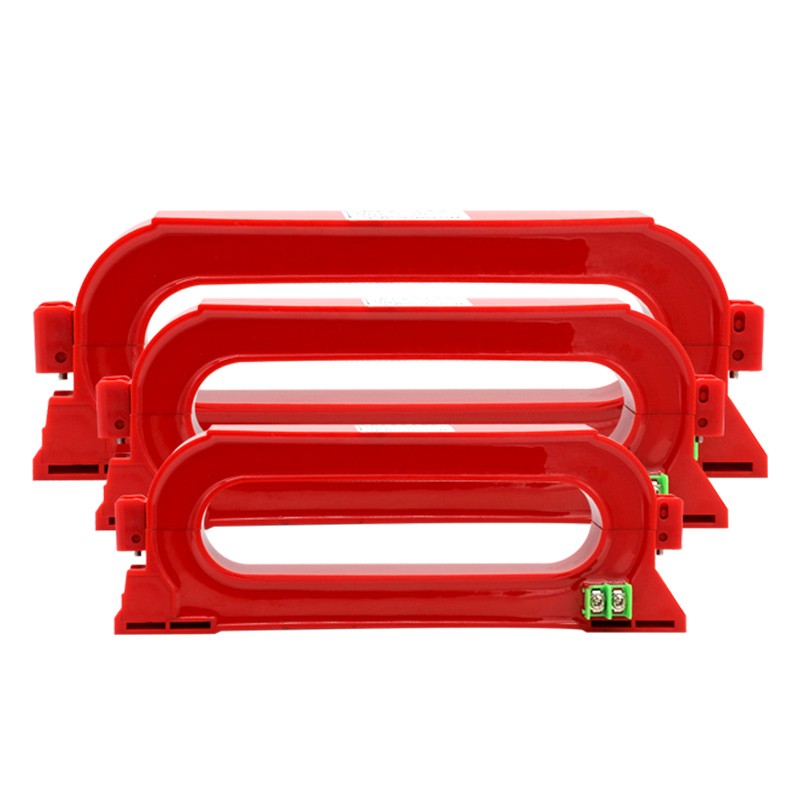

Veikiant mūsų maitinimo sistemai, atsiradus nulinės sekos įžeminimo srovei, Comewill gamyklos aukštos kokybės CTK tipo kvadratinis nulinės sekos srovės transformatorius gali sklandžiai bendradarbiauti su relinės apsaugos įtaisais ir signalų sistemomis, stabiliai suaktyvinti įrenginio komponentų veikimą, įgyvendinti apsaugos ir stebėjimo funkcijas. Jo ypatybė – nepasirinkta įranga ir stabili jungtis leidžia pirkėjams nesijaudinti dėl prisitaikymo problemų, o tai taip pat yra viena iš pagrindinių priežasčių, kodėl ji išpopuliarėjo pirkimuose.
Jei grandinėje įvyksta elektros smūgio avarija arba nuotėkio gedimas, antrinė transformatoriaus pusė nedelsiant sureaguos ir išveda nulinės sekos srovę. Šiuo metu prie antrinės linijos prijungti įrenginiai operatyviai suaktyvins apsaugos mechanizmą – arba automatiškai atjungs maitinimą, kad gedimas neišsiplėstų; Arba nedelsdamas duokite pavojaus signalą, kad primintumėte darbuotojams, kad su juo reikia elgtis laiku, sumažintumėte elektros sistemos saugos riziką, taip pat apsaugotumėte vietoje dirbančių darbuotojų asmeninę saugą.
Pirkimo projektams, kuriems taikomi elektros saugos apsaugos reikalavimai, šis CTK tipo kvadratinis nulinės sekos srovės transformatorius yra patikimas, patvarus ir turi tiesioginį apsaugos poveikį, todėl tai yra aukštos kokybės pirkimo pasirinkimas, siekiant padidinti visos elektros energijos sistemos saugos lygį. Jei jums reikia masinio pirkimo arba turite pritaikytų parametrų ar techninių konsultacijų poreikių, „Welcome (Wenzhou) Electric Co., Ltd.“ gali teikti profesionalias „vieno langelio“ paslaugas. Nesvarbu, ar tai būtų pirkimo proceso prijungimas, ar vėlesnė techninė pagalba, mes galime padėti jums tai tinkamai išspręsti ir visiškai patenkinti įvairių sričių pirkimų poreikius.
CTK yra tvirti, patikimi įrenginiai, sukurti trifazėms elektros sistemoms – štai kuo jie išsiskiria naudojant realų pasaulį:
Užfiksuoja nesubalansuotą srovę ir įžeminimo gedimus: CTK tipo kvadratiniai nulinės sekos srovės transformatoriai skirti matuoti nesubalansuotą srovę trifazėje sąrankoje (tai yra trijų fazių srovių suma). Tai reiškia, kad jie gali pastebėti įžeminimo gedimus, kurie įvyksta, kai gedimo srovė nuteka iš vieno ar kelių fazių laidų į žemę.
Itin jautrus: net nedideli įžeminimo gedimo srovės kiekiai nepraslysta pro juos. Tai labai svarbu norint apsaugoti įrangą nuo pažeidimų ir apsaugoti darbuotojus nuo elektros smūgio. Nuolat tiksliai: jie pateikia tikslius srovės nulinės sekos komponento rodmenis, net kai sistemoje yra daug elektros triukšmo ar trikdžių.
Lengvas, neįkyrus montavimas: tiesiog pritvirtinkite juos aplink trifazės sistemos nulinį laidą – nereikia nutraukti grandinės ar išjungti apkrovos maitinimo. Sąranka yra nesudėtinga ir netrikdo operacijų.
Veikia skirtingais dažniais: Sukurtas veikti nuo 50 Hz iki 400 Hz (bendras diapazonas daugeliui programų), CTK tipo kvadratiniai nulinės sekos srovės transformatoriai yra pakankamai lankstūs, kad tiktų įvairioms elektros sąrankoms.
Maža sistemos apkrova: jie neapkrauna grandinės papildomos apkrovos ir nepablogins kitų sistemos matavimo prietaisų tikslumo.
Apskritai, CTK tipo kvadratiniai nulinės sekos srovės transformatoriai yra patikimi, tikslūs įrankiai, kurie atlieka pagrindinį vaidmenį saugant elektros sistemas nuo įžeminimo gedimų. Jie saugo ir žmones, ir įrangą, todėl jie yra puikus pasirinkimas pramoninės ir komercinės elektros apsaugos reikmėms.
| Elektriniai parametrai | Mechaniniai parametrai | ||
| Dažnis | 50 ~ 400 Hz | Lukštas | ABS (antipireno klasė 94-V0) |
| Vardinė įvestis | 10mA ~ 5A | Ritė | PBT |
| Matavimo diapazonas | 10%In~130%In | geležies šerdis | Ni plienas/nanokristalinis |
| Nominali galia | 0~1v (A arba) 0~0,25mA | Vidinė struktūra | Ekologiškas epoksidinės dervos liejimas |
| Santykio skirtumas | ≤±0,1 % | Statybos planas | Tvirtinimas varžtais |
| Fazių skirtumas | ≤±10 | Darbinė temperatūra | -25 ℃ ~ +75 ℃ |
| Dielektrinis stiprumas | 2,5KV/1mA/1min | Aplinkos drėgmė | ≤85 % |
| Izoliacijos atsparumas | DC500V/1000MΩ/min | Laidų sujungimo būdas | Gnybtų tipas/ekranuotas susuktas laidas 1,5m |

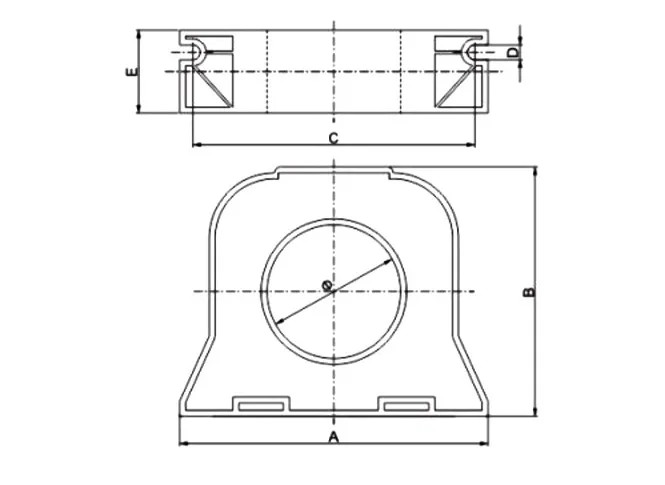

Mechaniniai matmenys (tik nuoroda)
| Modelio specifikacijos | Matmenys | ||||||
| Etaloninė srovė | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
