Vakuuminiai grandinės pertraukikliai (VCB)tapo auksiniu vidutinės įtampos apsaugos standartu, siūlančiu greitą lanko užgesimą, nulinį šiltnamio efektą sukeliančių dujų išmetimą ir minimalią priežiūrą. Šis išsamus vadovas atsako į svarbiausius klausimus: kaip veikia VCB? Kokie yra pagrindiniai jų komponentai? Kaip jie lyginami su vakuuminiais kontaktoriais? Ir kodėl jos yra tinkamiausios komunalinių paslaugų, pramonės ir atsinaujinančių energijos šaltinių technologijos? Su pirmaujančio gamintojo įžvalgomisComewill, šis straipsnis suteikia inžinieriams ir pirkėjams žinių, kaip pasirinkti tinkamą VCB savo taikymui.
Vakuuminio grandinės pertraukiklio efektyvumas slypi aukšto vakuumo – vieno geriausių žinomų elektros izoliatorių – naudojimas lankams gesinti. Kai VCB kontaktai atsiskiria, susidaręs lankas greitai užgęsta, nes beveik nėra dujų molekulių, palaikančių plazmą. Dėl to nutrūksta mažiau nei pusė kintamosios srovės bangos formos ciklo, sumažinama gedimo energija ir apsaugota paskesnė įranga. Be to, VCB yra ekologiškesni už SF₆ pertraukiklius, nes neišskiria šiltnamio efektą sukeliančių dujų, todėl jie yra pagrindinė tvarių elektros tinklų technologija.
Operacija aVCBgali būti suskirstyti į keletą greitų, tikslių žingsnių:
Visas šis procesas vyksta mikrosekundėmis, todėl VCB yra ypač greiti ir patikimi tiek apkrovos, tiek gedimo srovės perjungimui.
Aukštos kokybės VCB yra kelių svarbių komponentų rinkinys:
Nors abu naudoja vakuuminius pertraukiklius, VCB ir vakuuminiai kontaktoriai atlieka skirtingus tikslus. Žemiau esančioje lentelėje paaiškinami pagrindiniai skirtumai.
| Funkcija | Vakuuminis grandinės pertraukiklis (VCB) | Vakuuminis kontaktorius |
|---|---|---|
| Pagrindinis vaidmuo | Apsauga nuo gedimų srovių (trumpųjų jungimų) ir reto perjungimo. | Dažnas apkrovų, pvz., variklių ir šildytuvų, perjungimas. |
| Įtampos diapazonas | 3 kV iki 36 kV (iki 40,5 kV specializuotiems modeliams). | Iki 15 kV, paprastai nuo 200 A iki 630 A. |
| Tipinės apkrovos | Transformatoriai, generatoriai, kondensatoriai, dideli varikliai, skirstomieji tiektuvai. | Varikliai, apšvietimas, šildymo kontūrai ir dažnai perjungiama įranga. |
| Perjungimo dažnis | Nedažni (apsauga ir izoliacija). | Labai dažnai (tūkstančiai operacijų). |
| Trumpojo jungimo reitingas | Aukštas (nuo 20 kA iki 50 kA tipiškas). | Žemesnis (iki 10 kA). |
Vakuuminiai grandinės pertraukikliai siūlo įtikinamą privalumų rinkinį, todėl jie yra tinkamiausias pasirinkimas vidutinės įtampos įrenginiuose:
VCB yra kelių konfigūracijų, kad atitiktų skirtingas aplinkas ir veiklos poreikius.

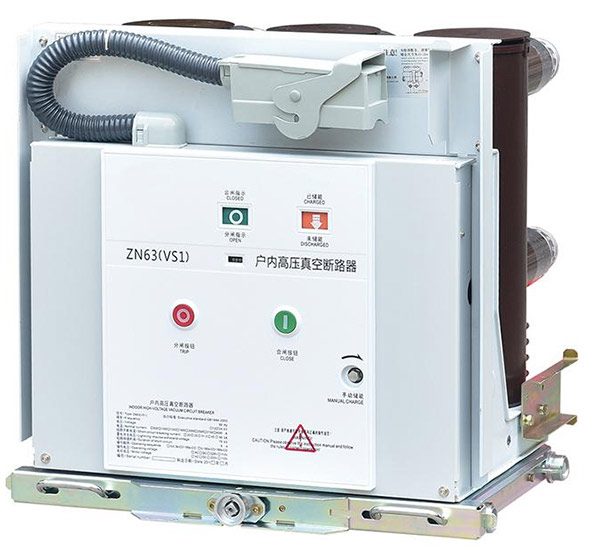

Kompaktiški įrenginiai, skirti montuoti į skirstomųjų įrenginių skydus gamyklose, komerciniuose pastatuose ir vidaus pastotėse. Pavyzdžiai apima plačiai naudojamus VS1-12 fiksuotus ir ištraukiamus tipus.
Atsparūs oro sąlygoms modeliai, skirti pastotėms ir perdavimo tinklams, galintys atlaikyti lietų, vėją ir ekstremalias temperatūras.
VCB yra būtini daugelyje pramonės šakų ir infrastruktūros:
A1: Pagrindinis skirtumas yra lanko gesinimo terpė – VCB naudoja vakuumą, o SF₆ pertraukiklius naudoja suslėgtas dujas. VCB yra draugiškesni aplinkai (neišskiria šiltnamio efektą sukeliančių dujų), turi greitesnį dielektrikų atsigavimą ir reikalauja mažiau priežiūros vidutinės įtampos įrenginiuose.
A2: Vakuuminis pertraukiklis yra sandarus visam gyvenimui, paprastai veikia 10–20 metų įprastomis sąlygomis. Veikimo mechanizmo mechaninis tarnavimo laikas dažnai viršija 30 000 operacijų.
A3: Taip, bet rekomenduojami specializuoti kondensatorių perjungimo VCB su valdomu perjungimu, siekiant sumažinti išankstinį streiką, įsijungimo sroves ir pakartotinius smūgius, užtikrinant kontaktų ilgaamžiškumą ir sistemos stabilumą.
A4: Įprastinė priežiūra yra skirta veikimo mechanizmui, elektros jungtims ir valdymo grandinėms, o ne pačiam vakuuminiam pertraukikliui. Įprastos užduotys apima vizualinę apžiūrą, kontaktinio pasipriešinimo matavimą ir mechaninio veikimo bandymus kas 3–5 metus.
A5: Tikrai. Lauko VCB yra specialiai suprojektuoti su atmosferos poveikiui atspariais korpusais, aukštos kokybės izoliatoriais ir antikorozinėmis priemonėmis, kad atlaikytų atšiaurias aplinkos sąlygas.
Vakuuminiai grandinės pertraukikliai yra aiškus šiuolaikinio vidutinės įtampos elektros paskirstymo nugalėtojas, derinantis puikų našumą, atsakomybę aplinkai ir ilgalaikį patikimumą. Pramonei ir toliau laipsniškai atsisakant SF₆, aukštos kokybės VCB paklausa augs. Patikimo gamintojo pasirinkimas yra labai svarbus siekiant užtikrinti, kad jūsų įranga veiktų ir veiktų nuosekliai.
Comewill, pirmaujanti Kinijos gamykla ir tiekėja, siūlo platų vidaus, lauko ir specializuotų VCB asortimentą. Mūsų produktai yra sukurti tiksliai, griežtai išbandyti ir prieinami tiek atsargų užsakymams, tiek individualiems didmeninės prekybos projektams. Pasirinkę Comewill gausite naudos iš tiesioginės gamyklos kainodaros, techninių žinių ir greito klientų aptarnavimo.
