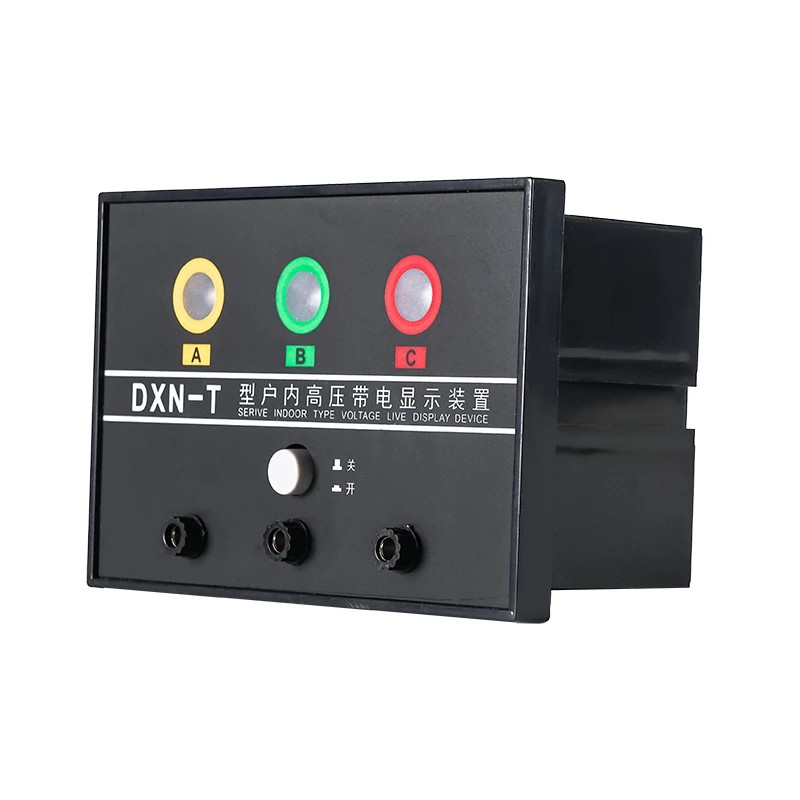

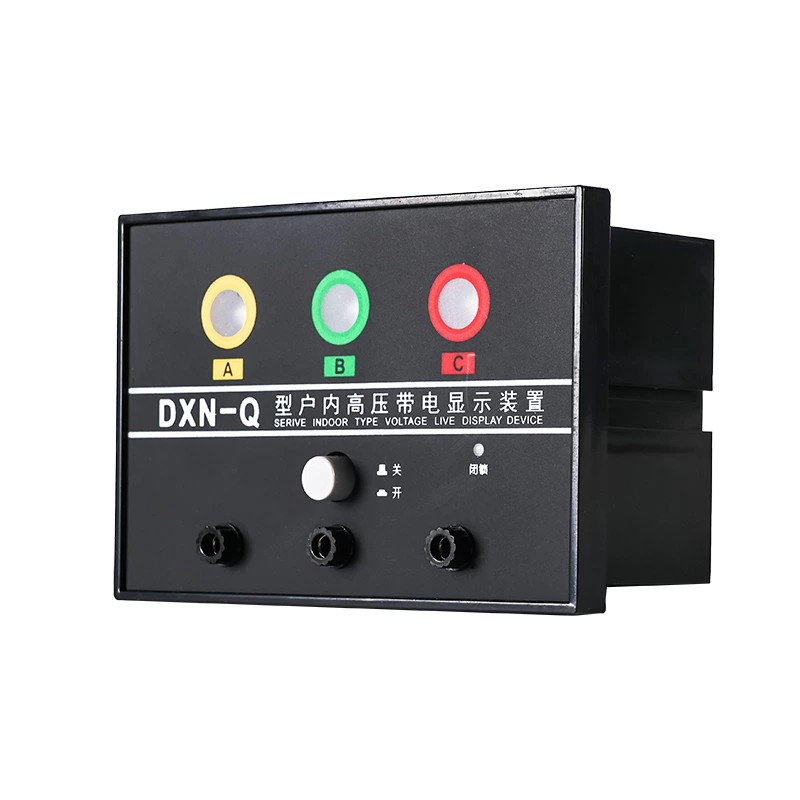

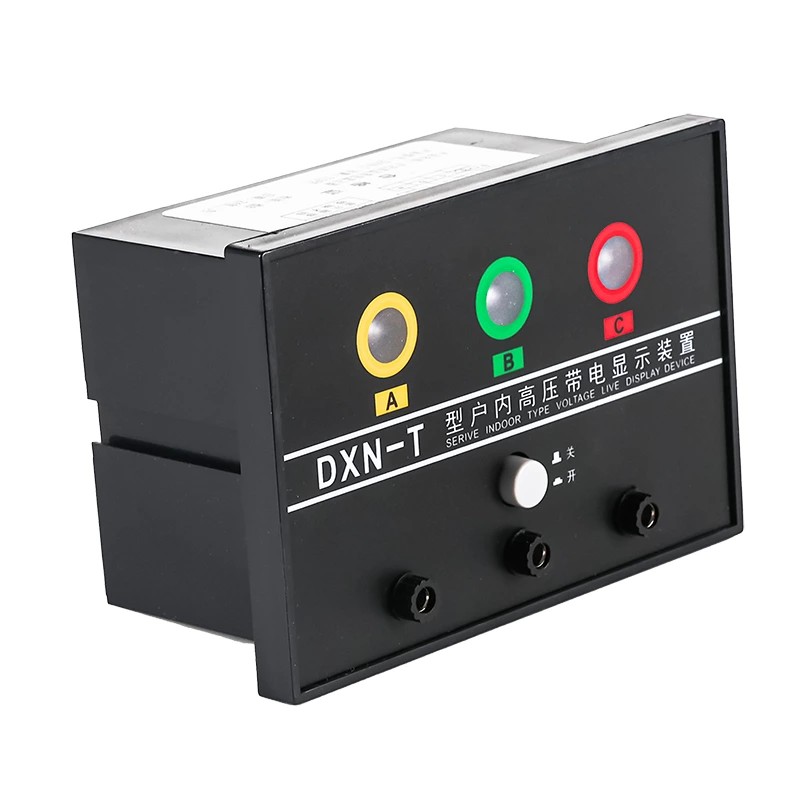

Vidaus aukštos įtampos tiesioginio ekrano indikatorius DXN-Q/T

Kaip profesionalus aukštos kokybės aukštos įtampos tiesioginio ekrano įrenginio gamintojas, galite būti tikri, kad iš mūsų gamyklos nusipirksite vidaus aukštos įtampos tiesioginio ekrano indikatorių DXN-Q/T, o mes jums pasiūlysime aptarnavimą po pardavimo ir pristatymą laiku.

Įprastos montavimo vietos

Itin intuityvus įspėjimas: kai įranga turi aukštą įtampą, ekrano langas mirksi labai ryškiai – tai tarsi didelis, akivaizdus ženklas, kuriame sakoma: „Aukšta įtampa veikia, būk nuošalyje!“. Jei nėra įtampos, ekranas visiškai tamsus. Jokių norų signalų, todėl galite iš karto pasakyti, kad tai saugu, net ir už kelių žingsnių.

Tvirtas kaip vinis ir patikimas: korpusas pagamintas iš pramoninės klasės antipireno ABS plastiko. Šie daiktai gali būti daug kartų perkeliami ir montuojami – jie lengvai nesibraižo ir gali šiek tiek susitrenkti. Svarbiausia, kad tai aukščiausios klasės izoliatorius, todėl jis apsaugo elektrinius laukus ir apsaugo nuo atsitiktinių smūgių. Net dulkėtose, šiek tiek drėgnose arba svyruojančiose elektros patalpose jis veikia kaip akmuo.

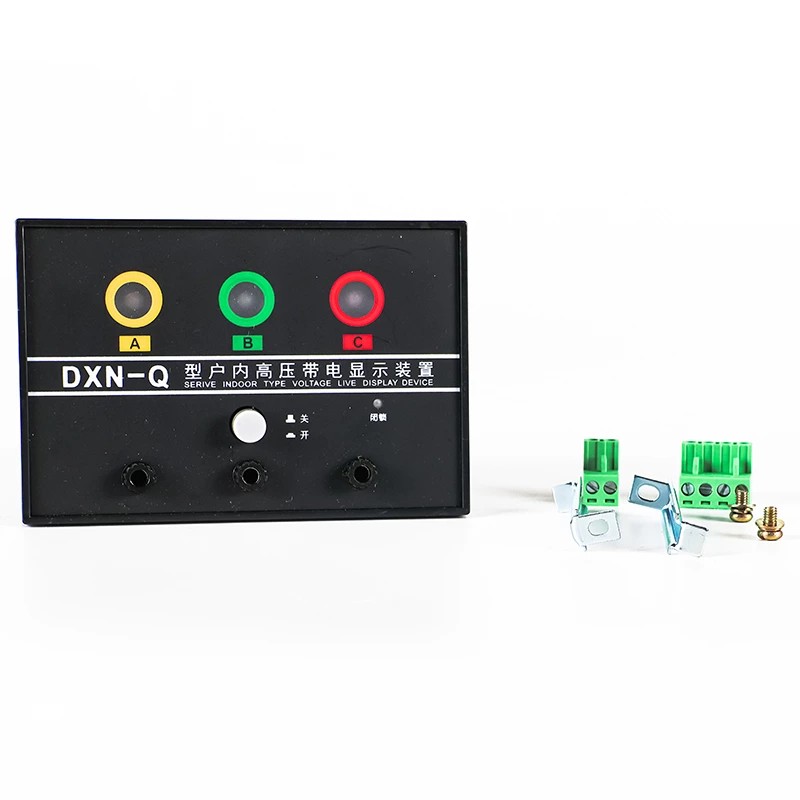

Sumontuojamas akimirksniu: Vidinis aukštos įtampos tiesioginio ekrano indikatorius DXN-Q/T yra su iš anksto išgręžtomis standartinėmis skylėmis, todėl jums nereikės matuoti ir gręžti vietoje. Taip pat įdedame visą rinkinį tvirtinimo antgalių – varžtų, tarpiklių, visko, ko reikia. Vietinėms komandoms nereikia jokių specialių įrankių ar sudėtingo derinimo. Jie gali tai sutvarkyti vos per kelias minutes, o tai sutaupo daug laiko ir darbo.

Įprastos montavimo vietos

Šis aukštos įtampos tiesioginio ekrano indikatorius dažniausiai įrengiamas pagrindinėse patalpų elektros sistemų vietose, kur reikia aiškiai matyti, ar kas nors tiekiamas. Jis tinka daugumai pagrindinių aukštos įtampos paskirstymo įrenginių, tokių kaip:
Įeinančios šynos (galios paskirstymo pradžios taškas, reikia visą parą stebėti maitinimo būseną)
Grandinės pertraukikliai (pagrindinės valdymo dalys – prieš pradėdami techninę priežiūrą, turite būti 100% tikri, kad tai saugu, ir šis indikatorius jums tai parodo)
Pagrindiniai transformatoriai (pagrindinė galios keitimo įranga, reikalinga nuolatinė įtampa, kad žinotumėte, kad ji veikia tinkamai)
Komutacinės spintos (sritys, kuriose žmonės daug dirba – čia pateikiami aiškūs saugos nurodymai, kad visi išvengtų problemų)
Kita patalpų aukštos įtampos elektros įranga (pvz., aukštos įtampos jungiamosios dėžės, aukštos įtampos reaktoriai ir kt.)

Veikimo principas

Įrenginys veikia pagal elektrinio lauko sujungimo principą – taip galima sakyti, kad jis naudoja aukštos įtampos elektrinį lauką ir įmontuotą jutiklį. Jis paima indukcinius (bekontaktinius) pavyzdžius, todėl gali aptikti, ar kažkas neveikia, ir parodyti būseną iš saugaus atstumo. Skirtingai nuo senų kontaktinio tipo detektorių, šis niekada tiesiogiai neliečia aukštos įtampos dalių. Dėl to jis yra ypač saugus tiek pačiam įrenginiui, tiek vietoje dirbantiems žmonėms.

Paaiškinkime, kaip tai veikia žingsnis po žingsnio, gražiai ir paprastai:

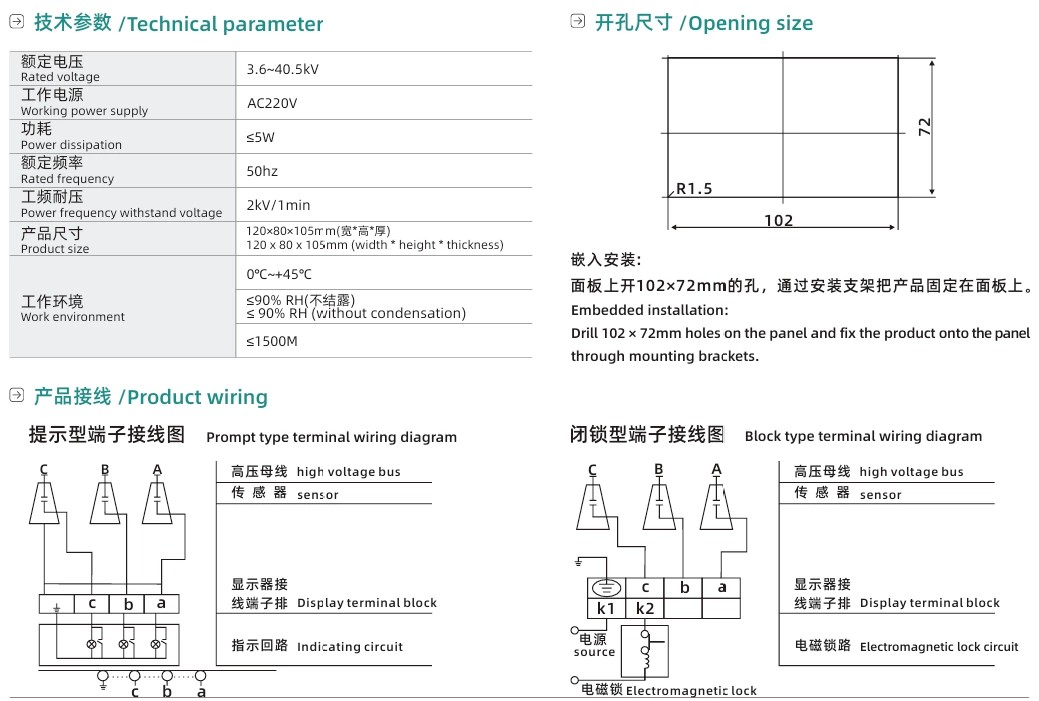

Vidaus aukštos įtampos tiesioginio ekrano indikatoriaus DXN-Q/T viduje yra trys atskiri jutiklių blokai. Kiekvienas iš jų jungiasi prie aukštos įtampos sistemos A, B, C trifazių šynų. Tokiu būdu galime patikrinti visų trijų fazių įjungimo būseną, be jokių praleidimų.
Kai montuojate, trys jutikliai nustatomi griežtai laikantis nacionalinių elektros saugos taisyklių. Jie visiškai neliečia aukštos įtampos dalių ir laikosi tinkamo saugaus atstumo. Tai reiškia, kad nėra elektros nutekėjimo ar trumpojo jungimo pavojaus – visiškai saugus.
Kai aukštos įtampos įranga veikia, jutikliai paima elektrinio lauko signalą iš tų įtampingųjų dalių. Jutiklio viduje signalas paverčiamas stabiliu elektriniu signalu ir siunčiamas į ekrano maitinimo modulį.
Kai maitinimo modulis gauna tinkamą signalą, indikatorius pradeda mirksėti, kad įspėtų žmones. Jei nėra elektrinio lauko signalo (tai reiškia, kad nėra įtampos), indikatoriaus lemputė nedega – aiškus saugus signalas.

Gedimų indikacijos funkcija

Šis įrenginys ne tik rodo, ar kažkas yra įjungtas, bet ir padeda nustatyti gedimus – tai itin patogu techninės priežiūros komandoms:
Jei aukštos įtampos sistemoje yra vienfazio įžeminimo gedimas, įžemintos fazės elektrinis laukas išnyks. Iš karto užgęsta tos įžemintos fazės indikatoriaus lemputė ekrane, o kitos dvi normalios fazės lieka šviesti. Šis aiškus skirtumas leidžia techninės priežiūros specialistams greitai surasti gedimo etapą – nereikia traukti papildomų aptikimo įrankių. Tai labai pagreitina gedimų šalinimą ir sumažina energijos paskirstymo sistemos neveikimo laiką.

Produkto pranašumai ir vertė

1. Saugiau vietoje: itin aiškus vaizdinis įspėjimas beveik pašalina elektros smūgio pavojų, kai neteisingai įvertinama, ar įranga veikia. Tai tvirtas apsauginis tinklas visiems eksploatavimo ir priežiūros darbuotojams.
2. Pigu naudoti ilgą laiką: Šiame įrenginyje nėra įmantrių, sudėtingų elektroninių dalių, todėl jis beveik niekada nesugenda. Ugniai atsparus ABS apvalkalas ir geros kokybės LED indikatoriai reiškia, kad normaliai naudojant, jis gali tarnauti 8–10 metų. Ir geriausia dalis? Jums nereikia atlikti jo priežiūros, kol jis veikia – sutaupysite daug pinigų ir rūpesčių dėl vėlesnės priežiūros.
3. Puikiai suderinamas: veikia su dauguma patalpų aukštos įtampos sistemų, kurios yra nuo 6KV iki 35KV. Jis gali būti suderintas su visų gamintojų aukštos įtampos įranga, todėl yra tikrai universalus – jums nereikia pirkti skirtingų indikatorių skirtingoms pavaroms.
