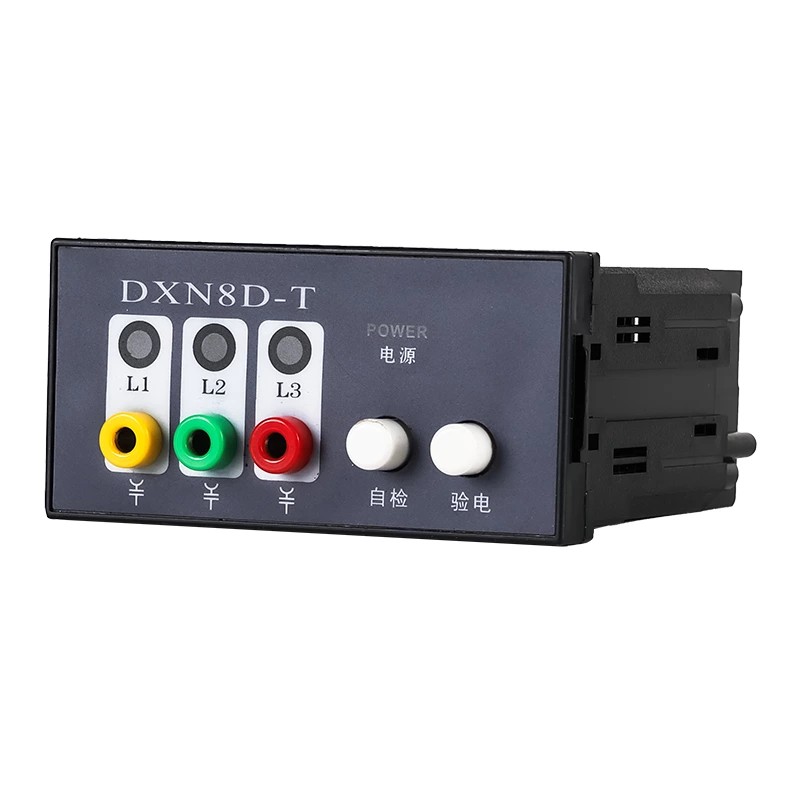

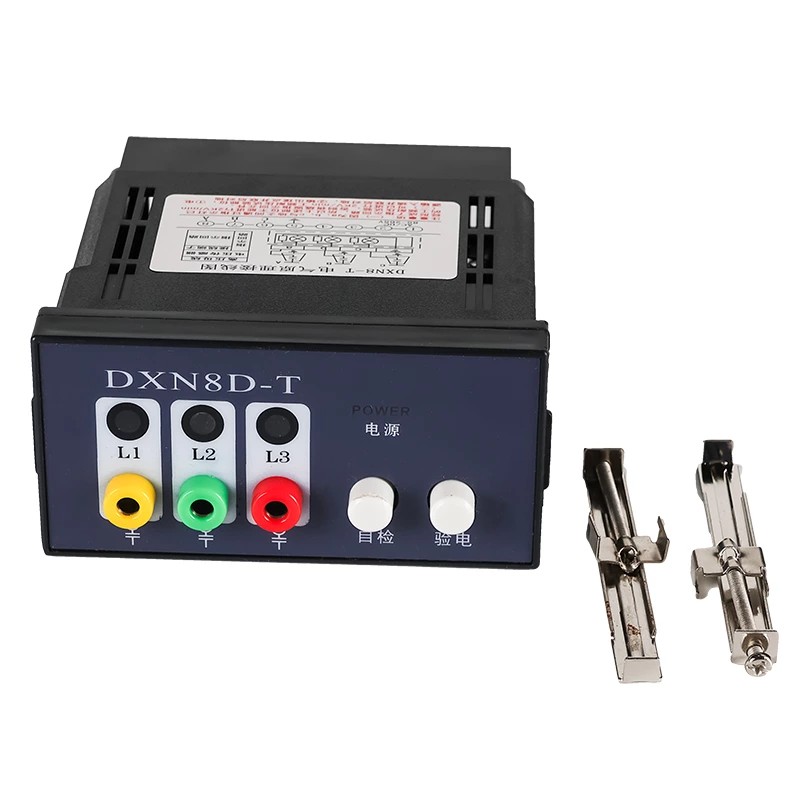

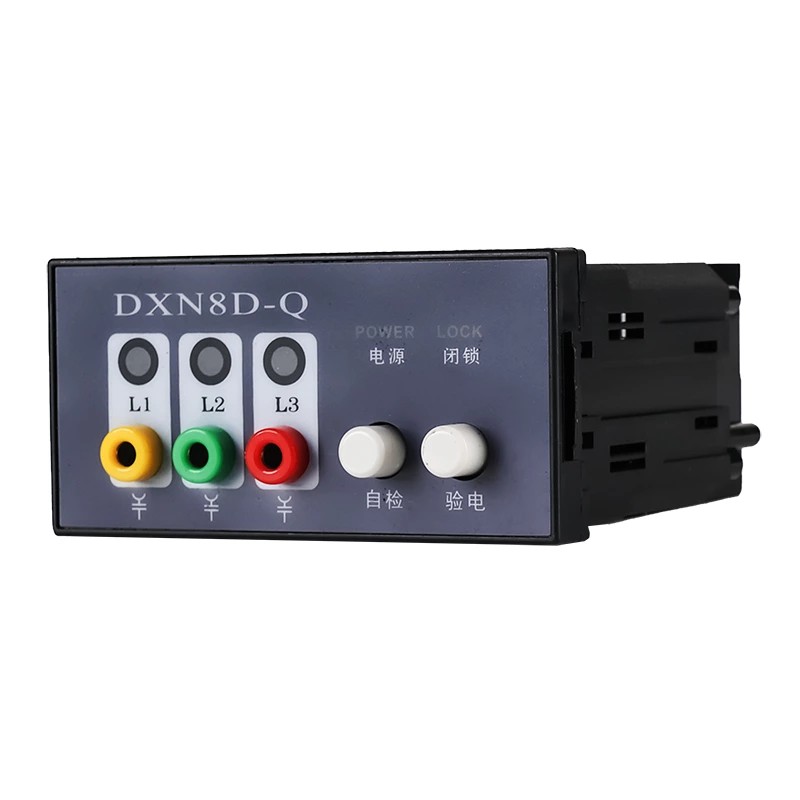

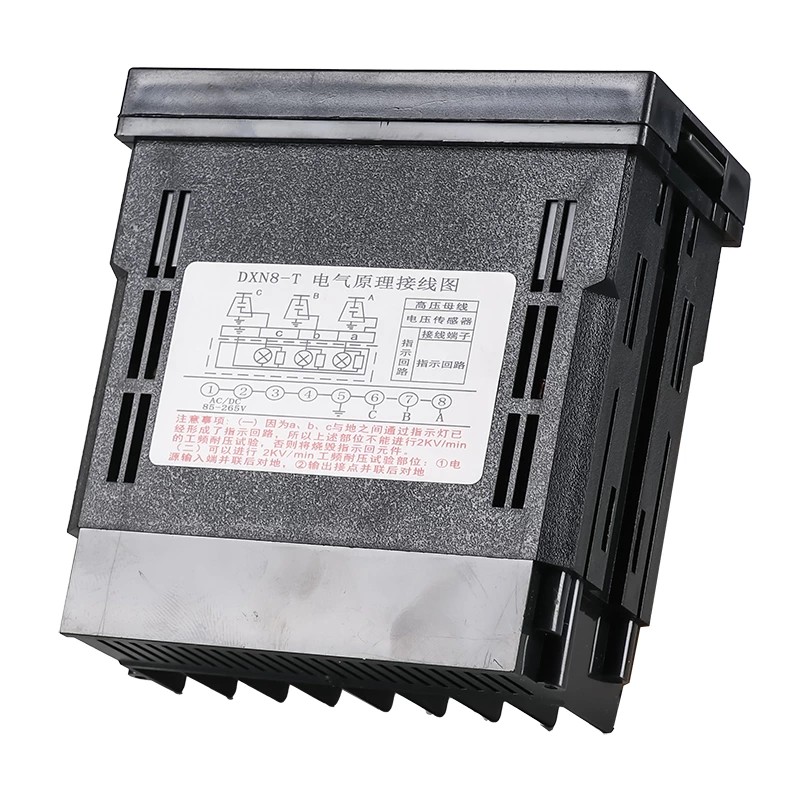

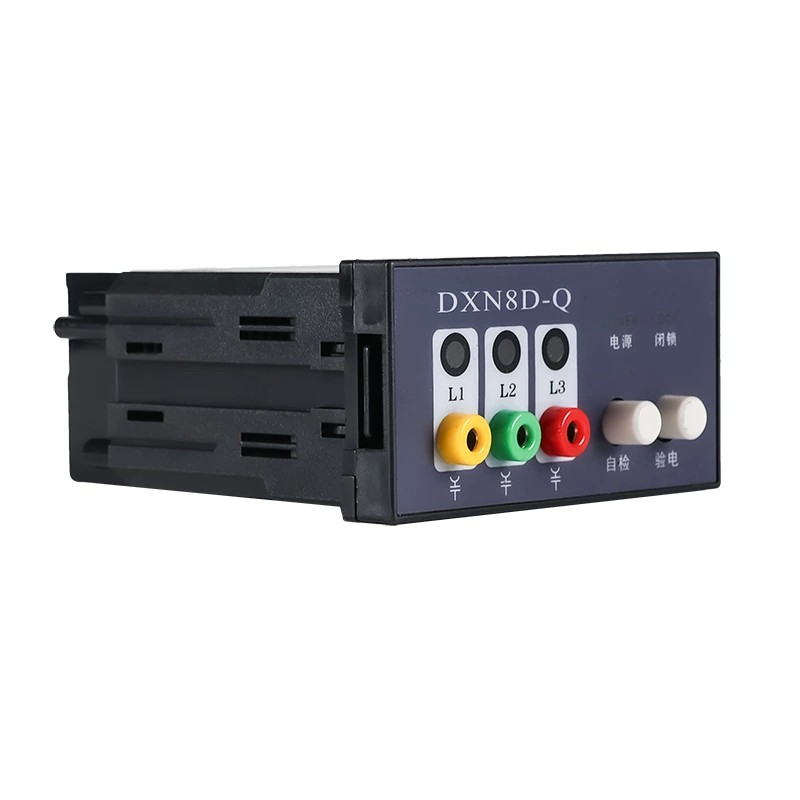

Vidinis aukštos įtampos tiesioginio ekrano įrenginys DXN8-Q/T tipas

„Comewill“ gamyklos vidaus aukštos įtampos tiesioginio ekrano įrenginys DXN8-Q/T tipas, pagrįstas patikrintomis praktikomis ir inžineriniu patvirtinimu, siūlo praktinį saugos atnaujinimą aukštos įtampos aplinkoje. Įrenginys leidžia akimirksniu vizualiai patvirtinti maitinimo būseną, tuo pačiu užkertant kelią nesaugiems darbams dėl automatinio blokavimo.

Kas yra vidaus aukštos įtampos tiesioginio ekrano įrenginys DXN8-Q/T?

Vidinis aukštos įtampos tiesioginio ekrano įrenginys DXN8-Q/T Type yra dviejų funkcijų saugos įtaisas, kuriame integruota maitinimo indikacija ir mechaninio blokavimo apsauga. Sukurtas patalpų 6–40 kV skirstomųjų įrenginių sistemoms, jame naudojama bekontakčio elektrinio lauko jutimo technologija, skirta aptikti įtampą ir nedelsiant pateikti vaizdinius perspėjimus, tuo pačiu užkertant kelią neteisėtai ar nesaugiai prieigai prie maitinimo įtaisytos įrangos.

Pagrindinės savybės:

1. Dvigubas saugos apsaugos mechanizmas

Ryškus mirksintis šviesos diodas aiškiai rodo aukštos įtampos būseną

Automatinis užraktas neleidžia atidaryti skirstomųjų įrenginių durelių, kai įjungiama įtampa

Momentinis atleidimas, kai pašalinama įtampa

Pašalina netinkamo veikimo ir elektros smūgio riziką

2. Nekontaktinė aptikimo technologija

Elektrinio lauko sujungimo principas užtikrina saugų jutimą

Nėra tiesioginio kontakto su įtampingosiomis dalimis

Pagerina saugumą ir prailgina prietaiso tarnavimo laiką

3. Patvarus pramoninis dizainas

Ugnį sulaikantis ABS korpusas

Atsparus dulkėms, drėgmei ir temperatūros svyravimams

Ilgas tarnavimo laikas 8-10 metų be priežiūros

4. Greitas ir standartizuotas montavimas

Iš anksto išgręžtos tvirtinimo skylės

Pilnas priedų komplektas

Nereikia specialių įrankių ar sudėtingos sąrankos

Diegimas baigtas per kelias minutes

5. Gedimų indikacijos galimybė

Identifikuoja vienfazio įžeminimo gedimus

Gedimo fazės indikatorius automatiškai išsijungia

Pagreitina trikčių šalinimą ir sumažina prastovos laiką

Veikimo principas

Elektrinio lauko jutimas → Signalo keitimas → LED įspėjimas → Blokavimas → Gedimo indikacija

„Comewill“ vidaus aukštos įtampos tiesioginio ekrano įtaisas (modelis DXN8-Q/T) naudoja elektrinio lauko sujungimo ir nekontaktinio jutimo technologijas, kad būtų galima saugiai ir nuolat stebėti 6–40 kV įrangos įtampą realiuoju laiku. Įrenginyje yra trys nepriklausomi vidiniai jutikliai, atitinkantys atitinkamai A, B ir C fazių šynas; šie jutikliai generuoja signalus aptikdami aukštos įtampos elektrinį lauką ir perduoda juos ekrano moduliui.

Kai įranga veikia, mirksi LED indikatoriai, o mechaninis blokavimo mechanizmas tuo pačiu metu automatiškai užrakina skirstomosios spintos duris. Pašalinus įtampą, indikatoriai išsijungia, o blokavimo mechanizmas automatiškai išsijungia – taip pasiekiamas intuityvus tiesioginės būsenos indikacijos ir blokavimu pagrįstos apsaugos nuo netinkamo veikimo derinys. Įvykus vienfaziam įžeminimo gedimui, sugedusios fazės indikatorius užgęsta, o likusių dviejų fazių indikatoriai toliau mirksi, palengvindami greitą gedimo lokalizaciją vietoje.

Programos

DXN8/QT tipas plačiai naudojamas patalpų aukštos įtampos paskirstymo sistemose, įskaitant:

Vidutinės įtampos skirstomieji įrenginiai (6–40 kV)

Įeinančios šynų sistemos

Grandinės pertraukikliai ir valdymo spintos

Transformatorių įrengimas

Aukštos įtampos jungčių dėžės ir reaktoriai

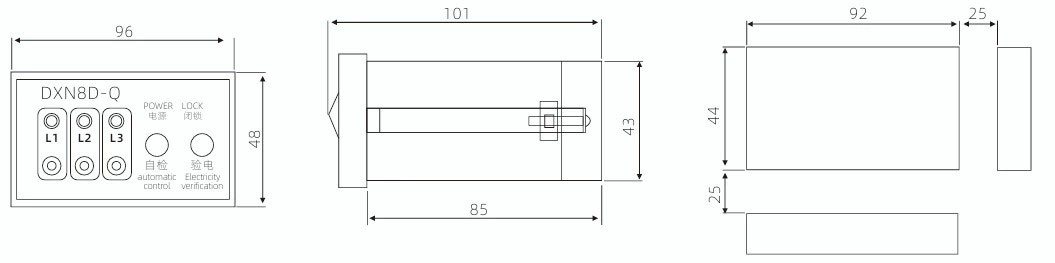

Forma ir angos dydis

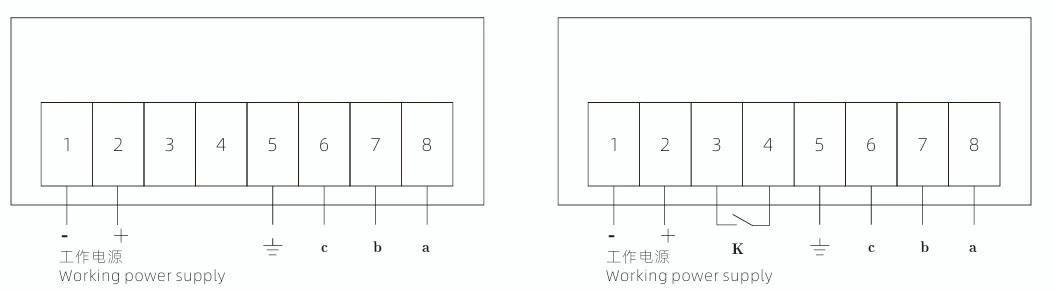

Elektros laidų schema
