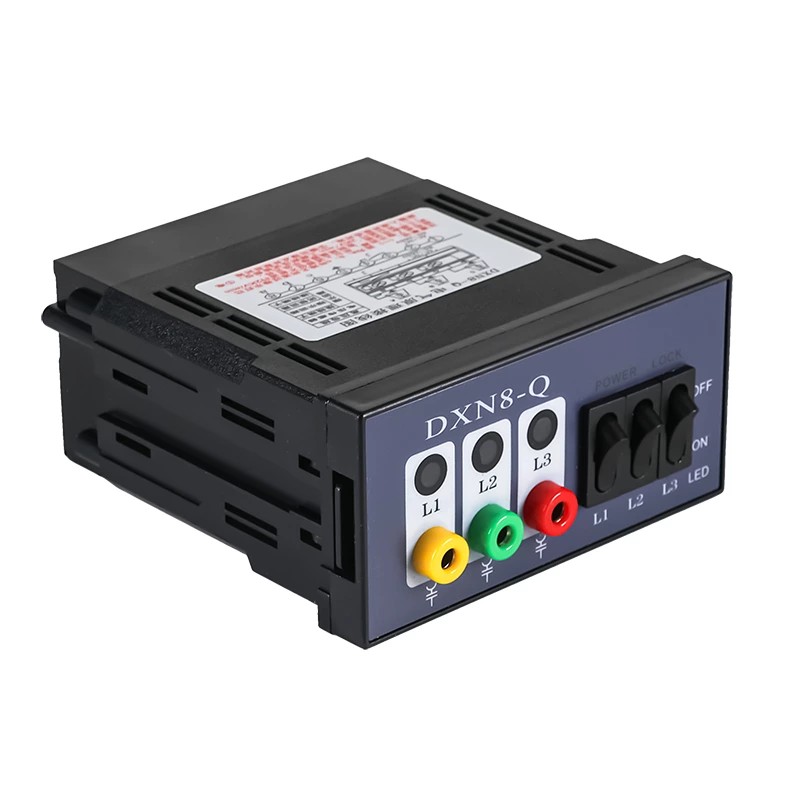

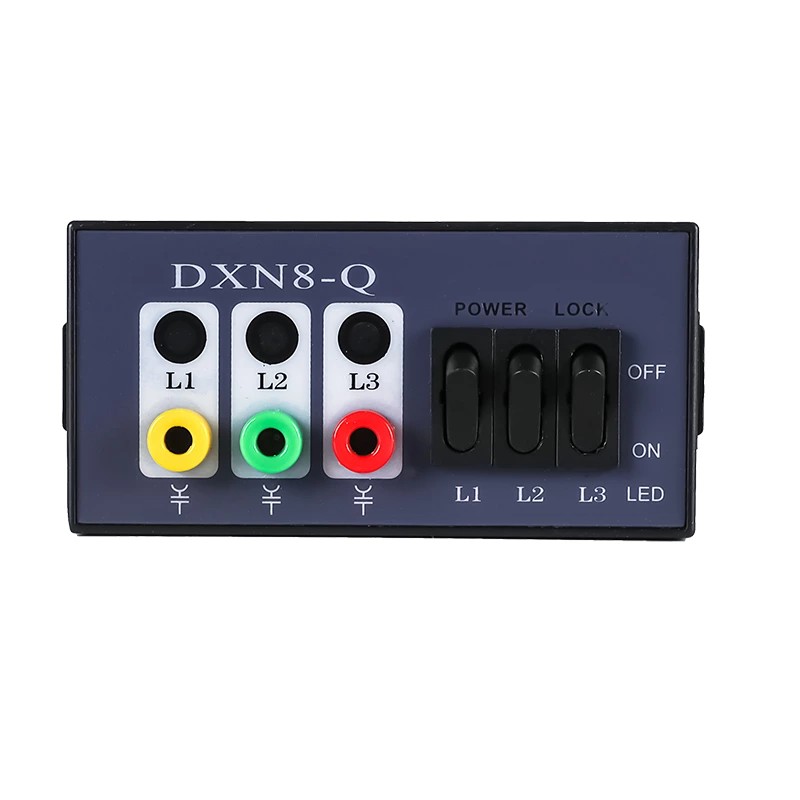

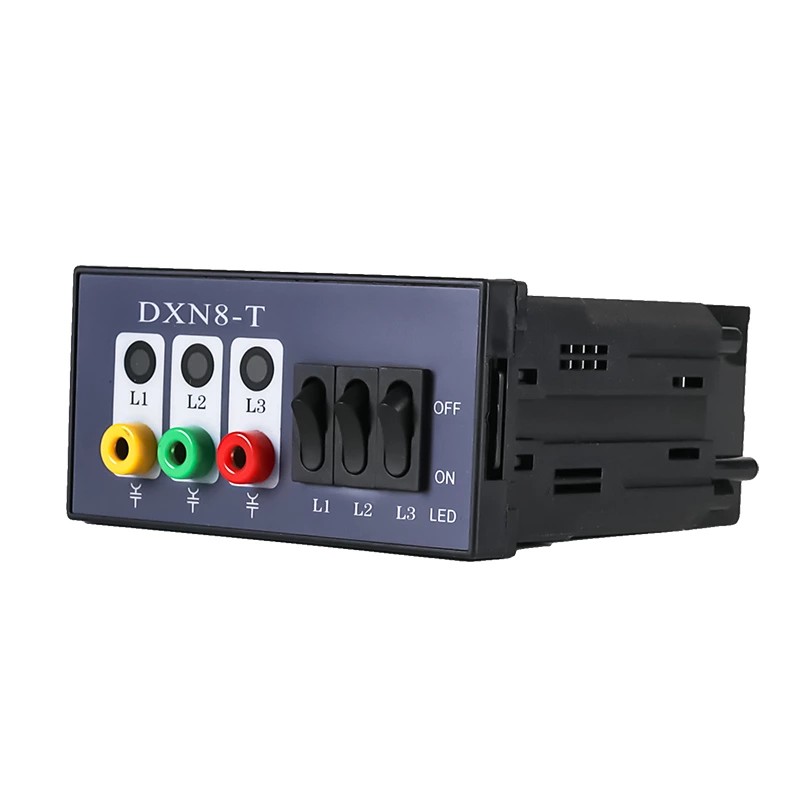

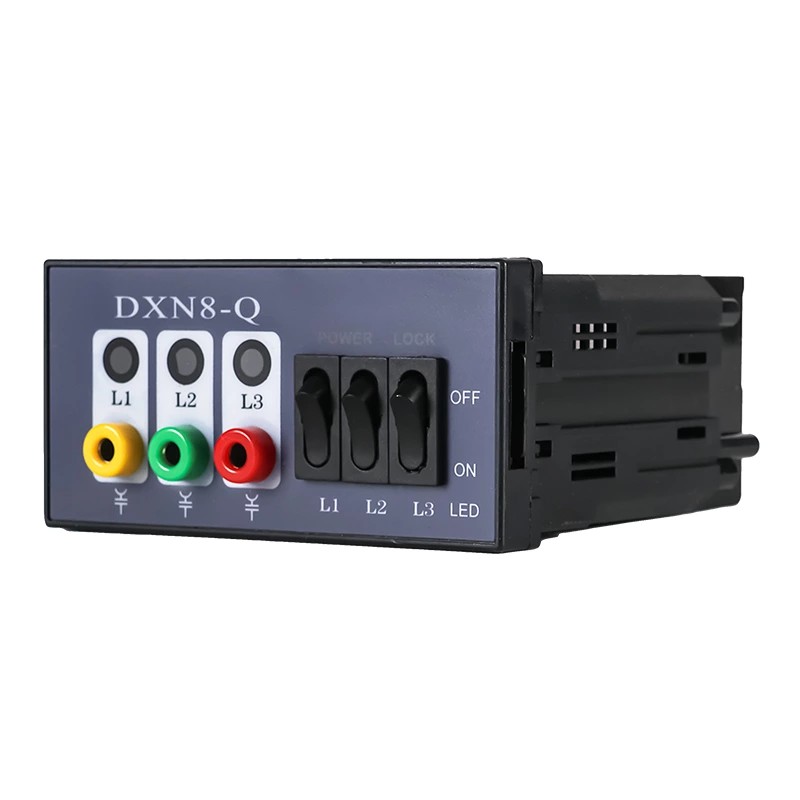

Vidinis aukštos įtampos tiesioginio ekrano įrenginys DXN8-T/Q blokavimo tipas

Kaip profesionalus gamintojas Kinijoje, „Comewill“ norėtų jums pasiūlyti kokybišką vidaus aukštos įtampos tiesioginio ekrano DXN8-T/Q blokavimo įrenginį, kuris yra sukurtas montuoti tiesiai ant patalpų aukštos įtampos įrangos, o vienintelė jo užduotis yra leisti iš pirmo žvilgsnio pasakyti, ar pavara tiekia elektros energiją. Vietoje dirbantiems elektrikams ir techninės priežiūros brigadai šis dalykas sutaupo daug rūpesčių – nebereikia jaudintis atliekant varginančius, daug laiko reikalaujančius aptikimo veiksmus. Iš karto pateikiami itin aiškūs saugos nurodymai, o tai tikrai sumažina elektros smūgio riziką klaidingai įvertinus, ar įrenginys veikia.

Pagrindinės savybės:

Itin intuityvus įspėjamasis efektas: kai įranga turi aukštą įtampą, LED lemputės ekrano lange mirksi labai ryškiai – tai tarsi didelis, akį traukiantis priminimas, kuriame sakoma: „Aukšta įtampa veikia, nesiartink!“. Jei nėra įtampos, ekranas visiškai tamsus, o ne šviesa. Jokių klaidinančių signalų, todėl galite suprasti, kad tai saugu per sekundės dalį, net iš kelių žingsnių. Naudojame specialiai didelio ryškumo šviesos diodus, todėl juos lengva pastebėti net tose šviesiose, gerai apšviestose elektros patalpose.

Tvirtas ir pakankamai patikimas naudojimui vietoje: Korpusas pagamintas iš pramoninės klasės antipireno ABS plastiko. Šie daiktai gali būti perkeliami ir montuojami kelis kartus – jie lengvai nesibraižo ir gali šen bei ten šiek tiek susitrenkti. Svarbiausia, kad tai aukščiausios klasės izoliatorius, todėl jis kontroliuoja elektrinius laukus ir apsaugo nuo atsitiktinių smūgių. Net dulkėtose, šiek tiek drėgnose ar stipriai svyruojančiose elektros patalpose jis veikia stabiliai kaip uola, be trikdžių.

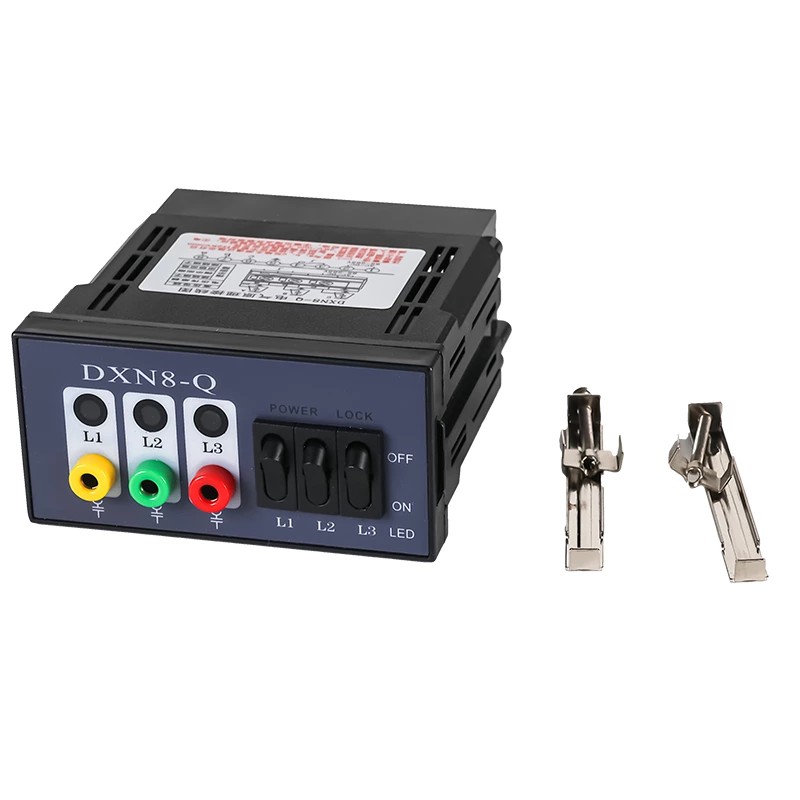

Montavimas yra paprastas: indikatorius pateikiamas su iš anksto išgręžtomis standartinėmis skylėmis, todėl jums nereikės matuoti ir gręžti vietoje – sutaupysite daug laiko. Taip pat į pakuotę įmetame pilną tvirtinimo detalių komplektą: varžtus, tarpiklius, viską, ko reikia. Vietinėms komandoms nereikia jokių specialių įrankių ar sudėtingų derinimo darbų. Jie gali jį sutaisyti ir paruošti naudoti vos per kelias minutes, o tai taip pat sumažina darbo sąnaudas.

Įprastos montavimo vietos

Šis vidaus aukštos įtampos tiesioginio ekrano įrenginys DXN8-T/Q blokavimo tipas dažniausiai montuojamas pagrindinėse patalpų elektros sistemų vietose, kur reikia aiškiai matyti, ar kas nors neveikia. Jis tinka daugumai pagrindinių aukštos įtampos paskirstymo įrenginių, ypač:
Įeinančios šynos (maitinimo paskirstymo pradžios taškas, reikalingas 24 valandas per parą, 7 dienas per savaitę, 7 dienas per savaitę stebėti maitinimo būseną, kad būtų užtikrintas stabilus maitinimas)
Grandinės pertraukikliai (pagrindiniai valdymo komponentai – prieš atlikdami bet kokius techninės priežiūros darbus, būtinai turite įsitikinti, kad jie yra saugūs, ir šis indikatorius jums tai iš karto praneš)
Pagrindiniai transformatoriai (pagrindinė galios konvertavimo įranga, reikalinga nuolatinė įtampa indikacija, kad būtų galima sekti jo darbo būseną)
Komutacinės spintos (sritys, kuriose dažnai eksploatuojama ir prižiūrima – čia labai svarbu turėti aiškius saugos nurodymus, kad darbuotojai nepatektų į pavojų)
Kita patalpų aukštos įtampos elektros įranga (pvz., aukštos įtampos jungiamosios dėžės, aukštos įtampos reaktoriai ir kt.)

Veikimo principas

Vidinis aukštos įtampos tiesioginio ekrano įrenginys DXN8-T/Q blokavimo tipas veikia elektrinio lauko sujungimo principu – paprastai tariant, jis naudoja aukštos įtampos elektrinį lauką ir įmontuotą jutiklį. Jis naudoja indukcinį bekontaktį mėginių ėmimą, todėl gali aptikti įtampos būseną ir parodyti ją iš saugaus atstumo. Skirtingai nuo tų senamadiškų kontaktinio tipo detektorių, šis niekada tiesiogiai neliečia aukštos įtampos dalių. Tai ne tik prailgina įrenginio tarnavimo laiką, bet ir daro jį ypač saugų vietoje dirbantiems žmonėms.

Išskaidykime darbo procesą žingsnis po žingsnio, gražiai ir lengvai suprantamai:
Įrenginio viduje yra trys nepriklausomi jutiklių blokai. Kiekvienas blokas atitinkamai prijungtas prie aukštos įtampos sistemos trifazių šynų A, B, C. Tokiu būdu galime aptikti visų trijų fazių įjungimo būseną nepraleisdami nė vienos – jokios apsaugos aklosios dėmės.

Montuojant, trys jutikliai turi būti nustatyti griežtai laikantis nacionalinių elektros saugos standartų. Jie visiškai neliečia aukštos įtampos dalių ir palaiko pakankamą saugų atstumą. Tai visiškai pašalina elektros nuotėkio ar trumpojo jungimo riziką, todėl montavimo ir naudojimo procesas yra visiškai saugus.

Kai aukštos įtampos įranga veikia, jutikliai užfiksuos įtampingųjų dalių skleidžiamą elektrinio lauko signalą. Jutiklio viduje šis signalas paverčiamas stabiliu elektriniu signalu, kuris vėliau perduodamas į ekrano maitinimo modulį.

Kai maitinimo modulis gaus šį galiojantį signalą, ekrane pradės mirksėti trifazės indikatoriaus lemputės, aiškiai nurodydamos, kad aukštos įtampos įranga įjungta. Jei neaptinkamas elektrinio lauko signalas (t. y. nėra įtampos), indikatoriaus lemputės išliks ir duos aiškų saugų signalą.

Gedimų indikacijos funkcija

Be pagrindinės funkcijos, rodančios maitinimo būseną, šis vidaus aukštos įtampos tiesioginio ekrano įrenginys DXN8-T/Q blokavimo tipas taip pat padeda nustatyti gedimus – jis itin naudingas techninės priežiūros komandoms vietoje:

Aptinka vienfazius įžeminimo gedimus

Gedimo fazė iki indikatoriaus OFF

Įprastos fazės, kol indikatoriai vis dar mirksi

Leidžia greitai nustatyti gedimą be papildomų įrankių

Sumažina prastovos ir priežiūros pastangas

Produkto pranašumai ir vertė

1. Padidėjęs saugumas

Momentinis vaizdinis įspėjimas

Neleidžia neteisingai įvertinti įtampingos įrangos

2. Mažos priežiūros išlaidos

Paprasta konstrukcija, mažas gedimų procentas

8-10 metų tarnavimo laikas

Veikimas nereikalaujantis priežiūros

3. Stiprus suderinamumas

Tinka daugumai patalpų HV sistemų

Suderinamas su įvairių gamintojų įranga

Supaprastina pirkimus

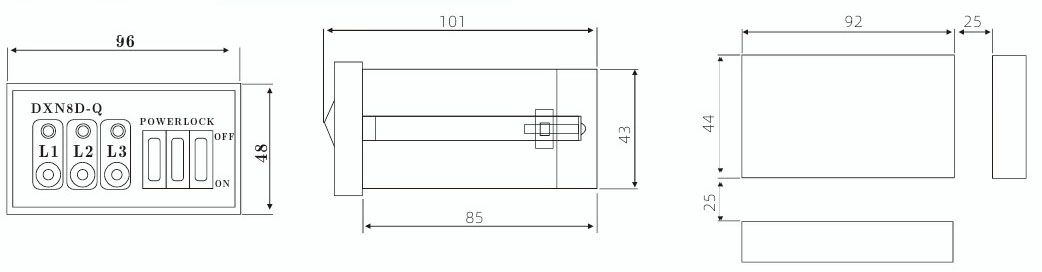

Forma ir angos dydis

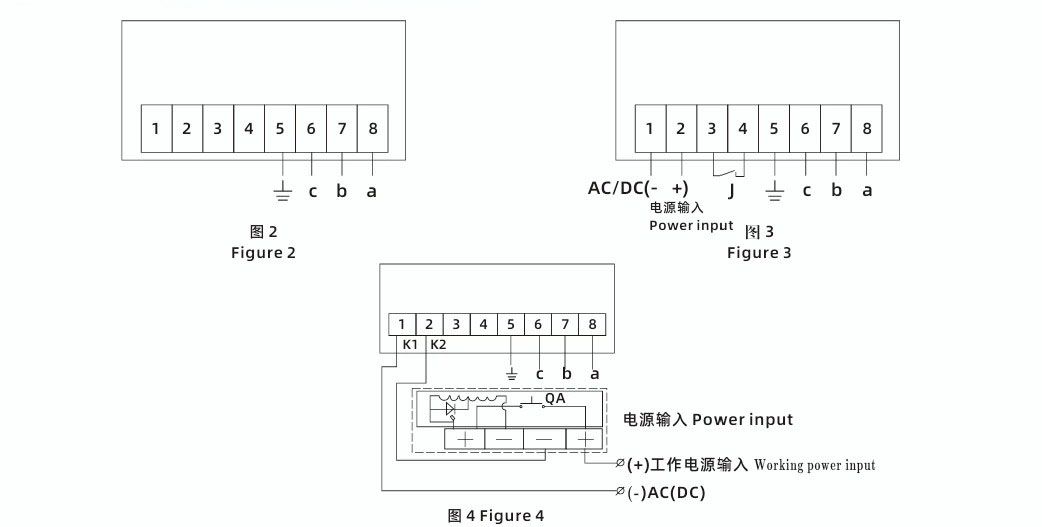

Elektros laidų schema
