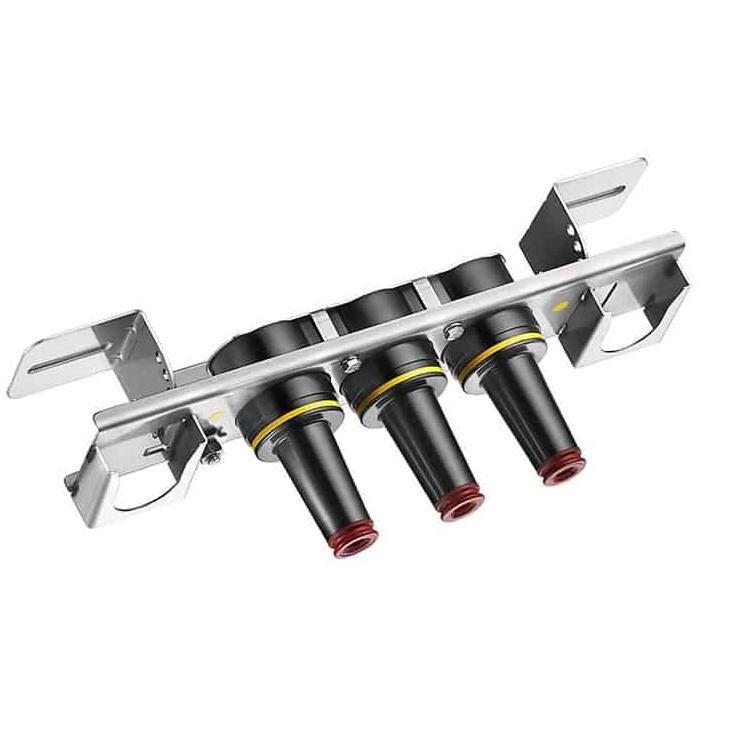

15KV 200A Loadbreak Junctio

„Comewill“ gamyklos 15KV 200A „Loadbreak Junction“ turi vario srovės perdavimo kelią, užtikrinantį patikimą ir pastovų veikimą, nepaisant sąlygų.
Jis visiškai atitinka IEEE standarto 386 reikalavimus ir yra visiškai pakeičiamas su konkurentų produktais ir kitais deriniais, kurie taip pat atitinka IEEE standartą 386. Sumontavus su atitinkamomis dalimis, ši apkrovos pertraukimo jungtis užtikrina visiškai ekranuotą jungtį, idealiai tinkančią apkrovos pertraukimo programoms.

Kas yra 15KV 200A Loadbreak Junction?

15KV 200A Loadbreak Junction yra vidutinės įtampos kabelių prijungimo įtaisas, naudojamas elektros paskirstymo sistemose, siekiant saugiai prijungti, atšakyti ir atskirti 15 kV požeminius kabelius, kartu leidžiant apkrovos nutraukimo (tiesioginio perjungimo) veikimą. Paprastai jame yra kelios 200 A sąsajos (pvz., 2, 3 arba 4 krypčių), kurios yra sujungtos kartu, kad būtų galima lanksčiai konfigūruoti kilpą, bakstelėjimą arba sujungimą. Sukurtas pagal IEEE 386 standartą, jis užtikrina visiškai ekranuotą, saugų ir patikimą transformatorių, skirstomųjų įrenginių ir požeminių saugyklų veikimą.

GAMYBOS BANDYMAI

Bandymai atlikti pagal IEEE/ANSI 386 standartą.
Minimalus koronos įtampos lygis – 11 kV
AC 1 minutės atsparumas – 34 kV

Bandymai atlikti pagal Chardon gamybos proceso reikalavimus:
Fizinė apžiūra
Periodinis skrodimas
Periodinė rentgeno analizė

ĮTAMPOS ĮMONĖS
Įtampos klasė 15 kV
Maks. Vardinė fazė į fazę 14,4 kV
Maks. Vardinė fazė į žemę 8,3 kV
AC 1 minutė Atlaiko 34 kV
DC 15 minučių Atsparumas 53 kV
BIL ir Full Wave Crest 95 kV
Minimalus koronos įtampos lygis 11 kV
DABARTINIAI REITINGAI
Nepertraukiamas: 200 amperų rms
Perjungimas: 10 operacijų esant 200 amperų vid. srovei esant 14,4 kV
Gedimas uždarytas: 10 000 amperų kvadratinis vidurkis simetriškas esant 14,4 kV 0,17 s po 10 sėkmingų perjungimų iš eilės
Trumpas laikas:
• 10 000 amperų kvadratinis vidurkis simetriškas 0,17 s
• 3 500 amperų kvadratinis vidurkis simetriškas 3,0 s

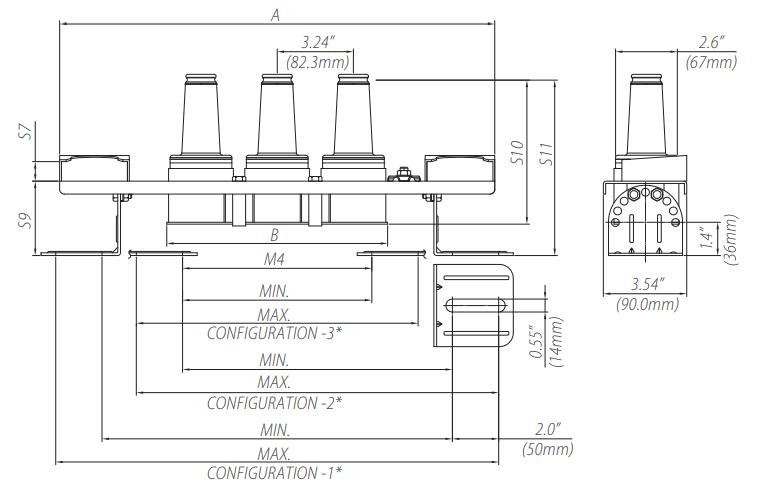

Sankryža su skliausto matmenų informacija

Krovinio pertraukos operacijos žingsniai

1. Tvirtai pritvirtinkite spaustuką prie traukimo kilpos.
2. Nenaudokite jokios traukimo jėgos – tiesiog šiek tiek pasukite jungtį pagal laikrodžio rodyklę, kad nutrūktų paviršiaus trintis tarp alkūnės ir įvorės.
3. Greitu ir tvirtu judesiu ištraukite jungtį tiesiai iš įvorės. Įsitikinkite, kad jungtis yra atokiai nuo bet kokios įžeminimo plokštės.
4. Uždėkite jungtį ant tinkamo priedo įrenginio, vadovaudamiesi to priedo naudojimo instrukcijomis.
5. Spaustuvu uždėkite izoliuotą apsauginį dangtelį (su išleidimo laidu, prijungtu prie sistemos įžeminimo) ant bet kurios atviros įtampos įvado.

DUK

Kokia yra pagrindinė 15KV 200A Loadbreak Junction funkcija?
Jis naudojamas vidutinės įtampos kabeliams skirstyti į dalis, kilpą, sriegį arba sujungti, tuo pačiu užtikrinant saugų apkrovos pertraukos perjungimą įtampingose ​​paskirstymo sistemose.
Ar jis suderinamas su kitais prekių ženklais?
Taip, jis visiškai atitinka IEEE standartą 386™, todėl užtikrina visišką pakeičiamumą su kitomis suderinamomis atskiriamomis izoliuotų jungčių sistemomis.
Ar jis gali būti naudojamas požeminiuose įrenginiuose?
absoliučiai. Jis specialiai sukurtas ant padėklo montuojamai įrangai ir požeminiams skliautams, kur dažnai trūksta drėgmės, dulkių ir erdvės.
Kokias saugos funkcijas suteikia 15KV 200A Loadbreak Junction?
Jis siūlo visiškai ekranuotą EPDM izoliaciją, kontroliuojamą apkrovos nutraukimo veikimą, didelį impulsų atsparumą ir stabilų lanko pertraukimo veikimą, kad būtų galima saugiai perjungti.
