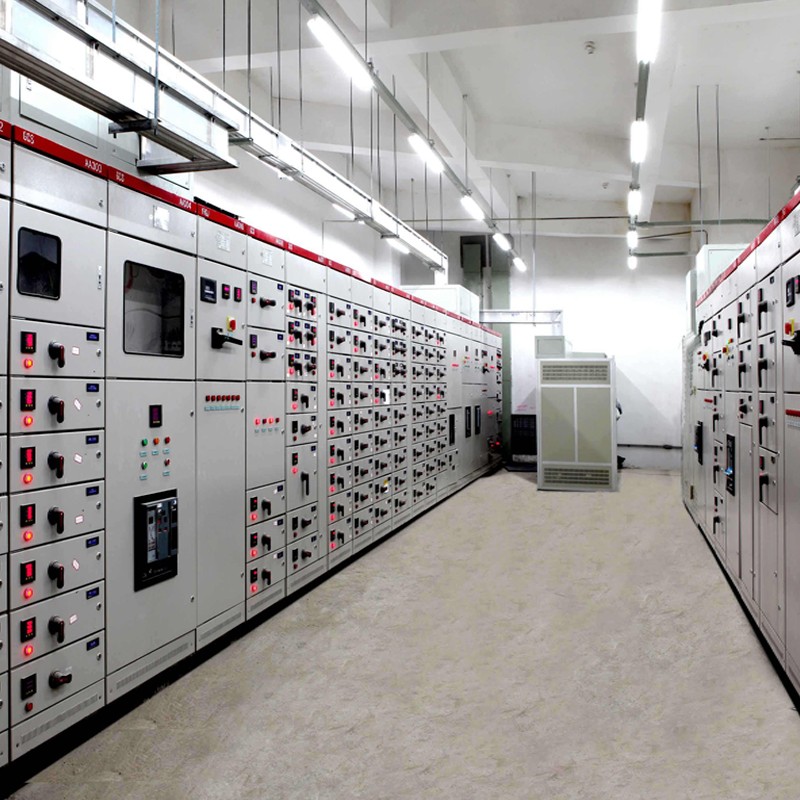

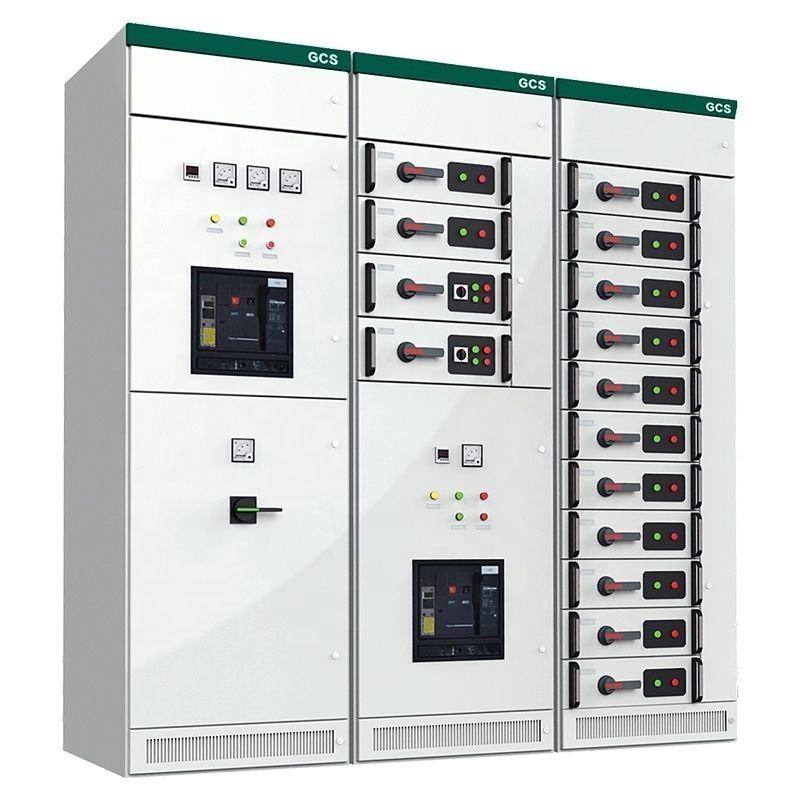

GCS žemos įtampos ištraukiamas skirstomasis įrenginys

„Comewill“ aukštos kokybės žemos įtampos ištraukiamoji GCS skirstomoji įranga pasižymi didelėmis gamybos ir pertraukimo galimybėmis, geru dinaminiu ir terminiu stabilumu, pažangia ir pagrįsta konstrukcija, lanksčia elektros schema, aukštu apsaugos lygiu, saugumu ir patikimumu, lengva priežiūra ir puikiais techniniais rodikliais.

Funkcija

1. GCS žemos įtampos ištraukiamo skirstomojo įrenginio korpuso rėmas pritaikytas dvigubo lankstymo technologijai ir yra pagamintas iš aliuminiu cinku dengtų plieno plokščių. Sukurtas su modulinėmis 25 mm žingsnio skylėmis (K profilis), rėmas pasižymi nesudėtinga struktūra ir išskirtiniu patvarumu. Surinktas naudojant tikslias skersines ir išilgines varžtų jungtis, visam rėmui nereikia jokios priežiūros per visą jo eksploatavimo laiką.
2. Korpuso korpusas yra galvanizuojamas ir padengtas milteliniu būdu, kad būtų padidinta apsauga. Viršutinis horizontalios šynų skyriaus dangtis yra nuimamas, palengvinantis šynų montavimą vietoje ir sumažinantis veikimo sudėtingumą.
3. Funkcinės zonos spintoje yra aiškiai atskirtos, daugiausia susidedančios iš funkcinių blokų skyrių ir kabelių skyrių. Kiekvienas blokas veikia nepriklausomai su izoliuotomis funkcijomis, užtikrinant, kad skirtingi komponentai netrukdytų.
4. Horizontali šyna montuojama horizontaliai spintos apačioje, todėl žymiai pagerėja jos gebėjimas atlaikyti trumpojo jungimo srovių sukeliamą elektros įtampą.
5.Stalčiaus tipo spintelėje gali tilpti iki 36 grandinių, kurių kiekvienos vardinė srovė yra 400 A arba mažesnė. Stalčių grandinės palaiko trijų padėčių konvertavimą, nepažeidžiant spintelės apsaugos.
6. Kiekviename funkciniame bloke gali būti ne daugiau kaip 11 viso dydžio stalčių arba 22 pusės dydžio (1/2) stalčiai, todėl siūlomos lanksčios konfigūracijos galimybės.
7. Stalčiuose yra penkios darbo padėtys: atidaryta, uždaryta, bandoma, ištraukta ir izoliuota. Atitinkami garso, vaizdo ir tekstiniai indikatoriai suteikia aiškius būsenos signalus intuityviam valdymui.

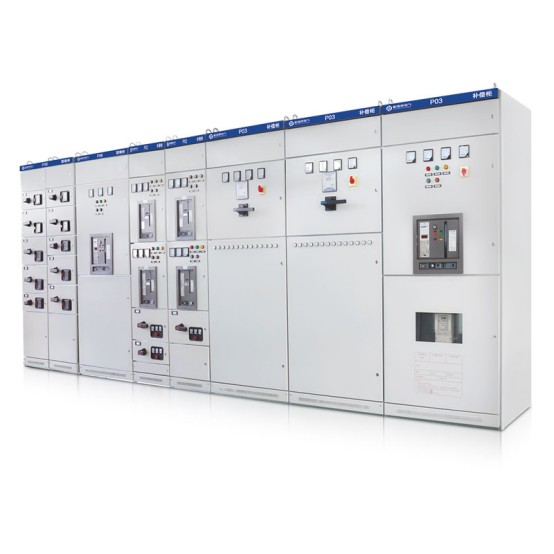

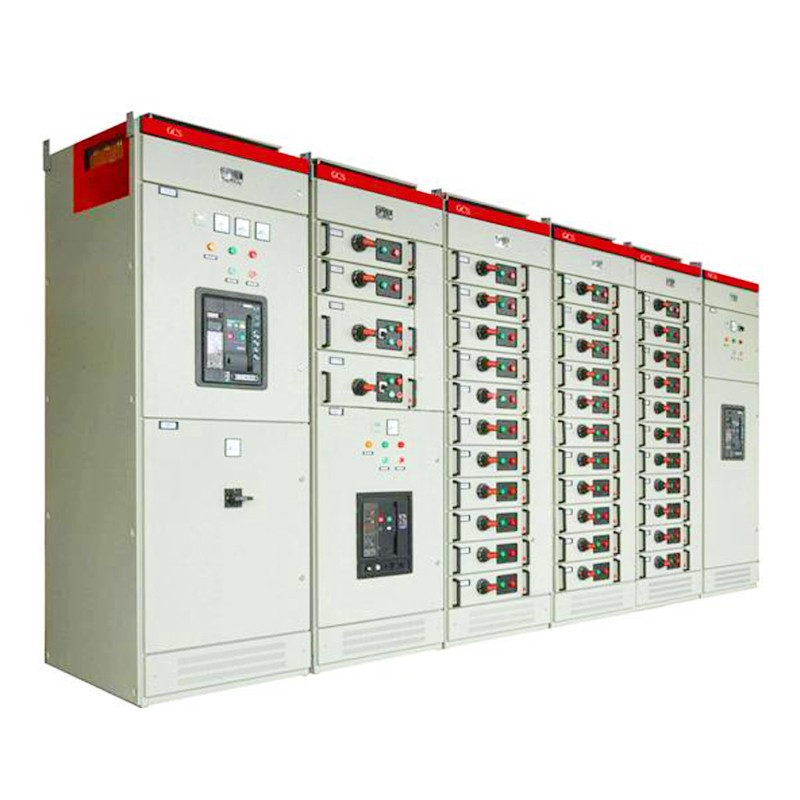

Produkto apžvalga

GCS žemos įtampos ištraukiamas skirstomasis įrenginys, kurį nepriklausomai sukūrė ir tiekia Welcome (Wenzhou) Electric Co., Ltd., yra aukščiausios kokybės visas įrangos rinkinys, pritaikytas žemos įtampos elektros paskirstymo sistemoms – idealus pasirinkimas inžineriniams pirkimams, projektų derinimui ir masiniam įrangos pirkimui. Integruojant mokslinę modulinę struktūrą su patikimu elektriniu našumu, ši skirstomoji įranga yra plačiai perkama ir naudojama pagrindiniuose scenarijuose, tokiuose kaip elektrinės, pramoninės dirbtuvės, aukštybiniai pastatai ir didelio masto komerciniai kompleksai, tarnaujantys kaip pagrindinis elektros paskirstymo valdymo ir tikslaus energijos paskirstymo įrenginys.
Pagrindinis jo įsigijimo pranašumas slypi pažangioje „ištraukiamoje“ konstrukcijoje: kiekvieną funkcinį bloką (įskaitant grandinės pertraukiklius, kontaktorius ir kt.) galima lengvai ištraukti arba įdėti, netrikdant bendros sistemos veikimo. Tai žymiai supaprastina techninės priežiūros ir remonto procesus po pirkimo, sumažina įrangos prastovos laiką ir efektyviai sumažina bendras pirkimo šalių eksploatavimo ir priežiūros išlaidas.
Gamybos metu Welcome (Wenzhou) Electric Co., Ltd. laikosi griežtų kokybės kontrolės standartų, taikydama aukštos kokybės izoliacines medžiagas ir tikslius gamybos būdus. Skirstykloje yra įrengti keli visapusiški saugos mechanizmai (apsauga nuo trumpojo jungimo, apsauga nuo perkrovos ir kt.), leidžiantys stabiliai prisitaikyti prie sudėtingų elektros tinklų aplinkos ir užtikrinti saugų ir nenutrūkstamą skirstymo sistemos veikimą – visiškai atitinkant aukštus viešųjų pirkimų projektų patikimumo reikalavimus. Be to, jo lankstus modulinis dizainas palaiko plėtrą pagal pareikalavimą, kuri gali tiksliai atitikti pritaikytus įvairių projektų pirkimų poreikius įvairiems pajėgumams ir valdymo režimams, padidindama pirkimų pritaikomumą ir ekonomiškumą. Kaip ekonomiška, efektyvi ir saugi žemos įtampos elektros paskirstymo įranga, ji tapo patikima pirkimo galimybe šiuolaikiniame žemos įtampos elektros paskirstymo srityje.
Ši žemos įtampos ištraukiama GCS skirstomoji įranga visiškai atitinka tarptautinius ir nacionalinius atitinkamus standartus, tokius kaip IEC60439-1, GB7251.1 „Žemos įtampos visa perjungimo ir valdymo įranga“ ir GB/T 24274 „Žemos įtampos ištraukiama visa perjungimo ir valdymo įranga“, užtikrinanti, kad pirkimų projektai atitiktų standartizacijos ir atitikties reikalavimus, ir užtikrinant tvirtą pirkimo kokybę.
‌

Įprastos naudojimo aplinkos sąlygos

Aplinkos temperatūra: Aplinkos oro temperatūra neturi viršyti +40 ℃ arba būti žemesnė nei -5 ℃, o vidutinė 24 valandų temperatūra neturi viršyti +35 ℃. Vykdant viešųjų pirkimų projektus, susijusius su naudojimu už aukščiau nurodyto temperatūrų diapazono, GCS žemos įtampos ištraukiamieji skirstomieji įrenginiai turi būti naudojami mažesniu pajėgumu, kad būtų užtikrinta eksploatavimo sauga ir veikimo stabilumas.
Santykinė oro drėgmė: Kai maksimali aplinkos temperatūra pasiekia +40 ℃, santykinė oro drėgmė neturi viršyti 50%. Didesnė drėgmė leistina esant žemesnei temperatūrai (pvz., 90 % santykinė drėgmė esant +20 ℃). Pirkimo ir vėlesnio įrengimo metu turi būti pakankamai atsižvelgta į galimą kondensacijos riziką dėl staigių temperatūros pokyčių, kad būtų išvengta įrangos gedimo.
Aukštis virš jūros lygio: standartinis įrengimo vietos aukštis virš jūros lygio neturi viršyti 2000 m. Vykdant pirkimų projektus didesnėse nei 2000 m teritorijose, įranga turi būti atitinkamai sumažinta, o atitinkami reikalavimai turi būti aiškiai nurodyti pirkimo sutartyje.
Įrengimo vietos sąlygos: skirstomieji įrenginiai turi būti įrengti vietose, kuriose nėra gaisro pavojaus, sprogimo pavojaus, didelių dulkių, cheminės korozijos ir stiprios vibracijos ar smūgio. Pirkimo šalys prieš pristatydamos turi patvirtinti, kad objekto aplinka atitinka aukščiau nurodytus reikalavimus, kad būtų užtikrintas įrangos tarnavimo laikas ir patikimumas.
Specialios derybos dėl aplinkosaugos: jei pirkimo projekto faktinė naudojimo aplinka neatitinka pirmiau minėtų reikalavimų, perkančioji šalis turi nedelsdama susisiekti ir derėtis su Welcome (Wenzhou) Electric Co., Ltd., kad suformuluotų pritaikytus sprendimus (pvz., specialius medžiagų atnaujinimus ar struktūrinius patobulinimus), kad užtikrintų atitiktį projekto veiklos poreikiams.

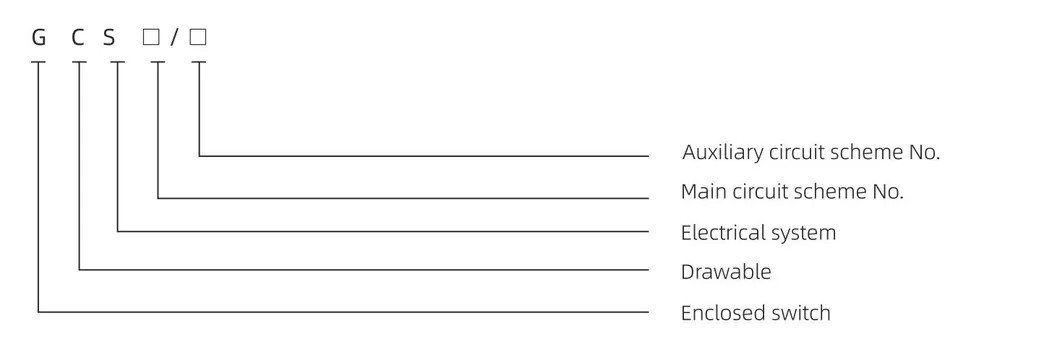

Pagrindiniai techniniai parametrai

Pastaba: Galiniam laidų sprendimui rekomenduojamas 1000 mm korpuso gylis.

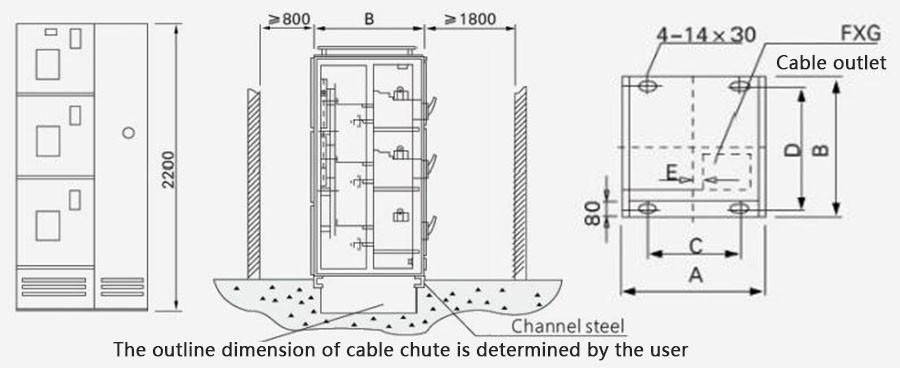

Montavimo schema

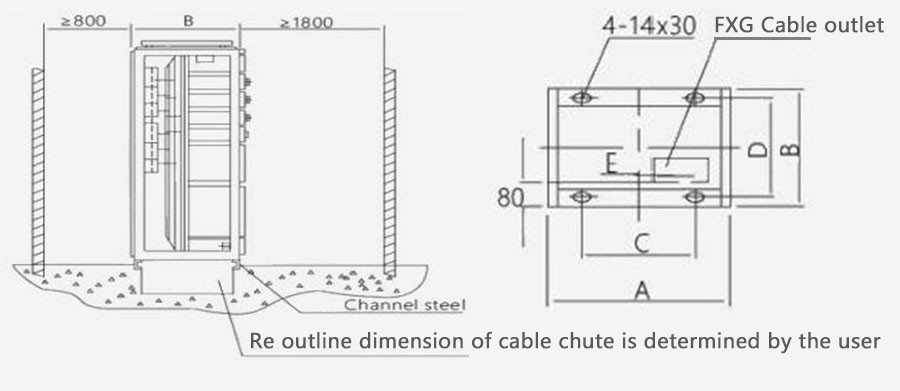

2 pav. PC spintelės montavimo schema

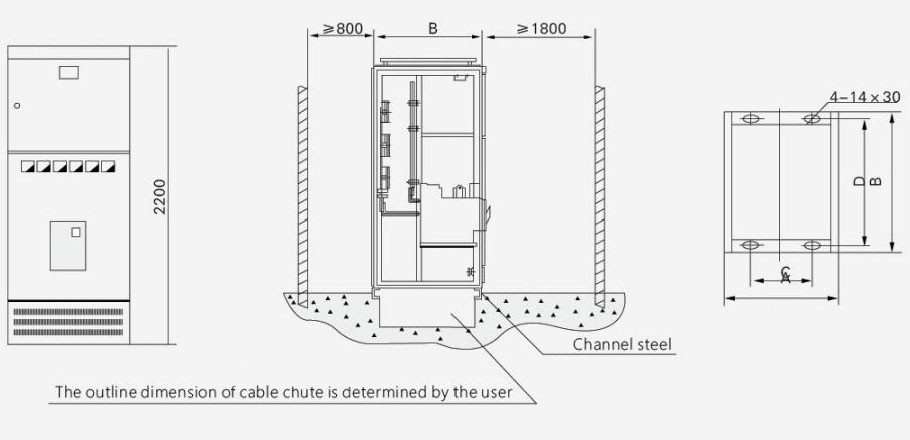

3 MCC spintelės montavimo schema
