Ieškote patikimo didmeninio LZZJ-10Q srovės transformatoriaus? Comewill gamykla tiekia didelio našumo matavimo sprendimus, atitinkančius GB1208 standartus. Mūsų derva izoliuoti transformatoriai palaiko platų pirminės srovės diapazoną (5-1000A) su FS<10 saugos koeficientais, užtikrindami ilgalaikį stabilumą sudėtingose skirstomųjų įrenginių aplinkose. Bendradarbiaukite su Comewill dėl profesionalių elektrinių komponentų, atitinkančių griežtus pasaulinius inžinerijos etalonus.

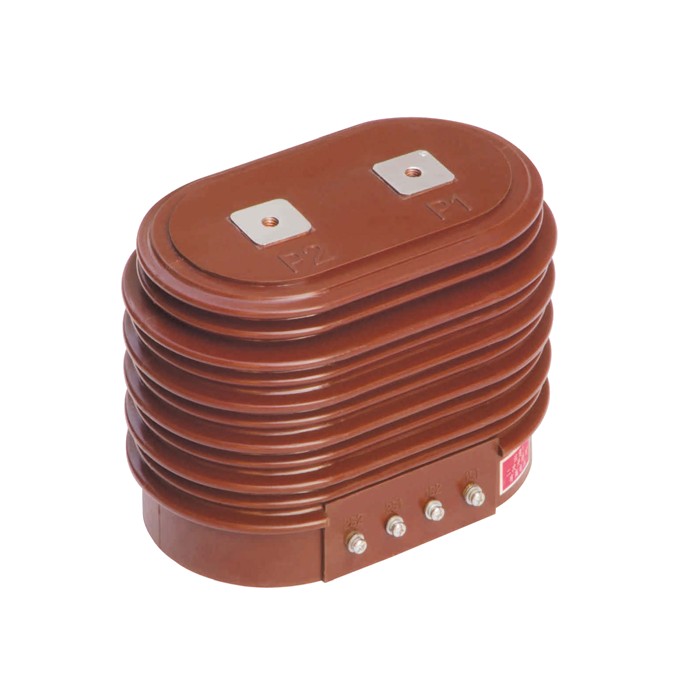

Srovės transformatorius LZZJ-10Q yra vidinis, sustiprinto tipo srovės transformatorius. Jame naudojama visiškai uždara epoksidinės dervos struktūra, sujungianti pirminę ir antrinę apvijas su didelio pralaidumo žiedine šerdimi.
Vardinis izoliacijos lygis: 12/42/75 kV (užtikrina saugumą nuo viršįtampių)
Tikslumo klasės: 0.2S, 0.2, 0.5, 10P15 (įvairiapusis atsiskaitymui ir apsaugai)
Nominali srovės santykis: nuo 5A iki 1000A / 5A (arba 1A)
Standarto atitiktis: GB1208 ir tarptautiniai IEC atitikmenys.
Izoliacijos vientisumas: Vakuuminis epoksidinis korpusas užtikrina sandarų sandarumą nuo drėgmės, dulkių ir cheminių teršalų, žymiai pailgindamas tarnavimo laiką, palyginti su tradiciniais atviros šerdies modeliais.
Dviejų dažnių suderinamumas: optimizuotas 50 Hz ir 60 Hz sistemoms, todėl tai yra universalus tarptautinių infrastruktūros projektų turtas.
Didelis trumpojo jungimo stiprumas: dinaminis stabilumas siekia iki 90 kA (1000/5A modeliams), todėl LZZJ-10Q išlaiko konstrukcijos vientisumą gedimo sąlygomis.
Mažos fazės poslinkis: Sukurtas su 0,8 vėluojančiu galios koeficientu, kad būtų užtikrintas didelis energijos apskaitos matavimo tikslumas.
Comewill LZZJ-10Q yra stebėjimo „širdis“ keliose kritinėse aplinkose:
Pramoniniai skirstomieji įrenginiai: integruoti 10kV-12kV vidaus vakuuminiams grandinės pertraukikliams.
Energijos valdymas: didelio tikslumo (0,2S klasės) komercinio pastato energijos suvartojimo apskaita.
Relės apsauga: Patikimas signalo išėjimas, skirtas apsaugos nuo viršsrovių ir trumpojo jungimo relėms.

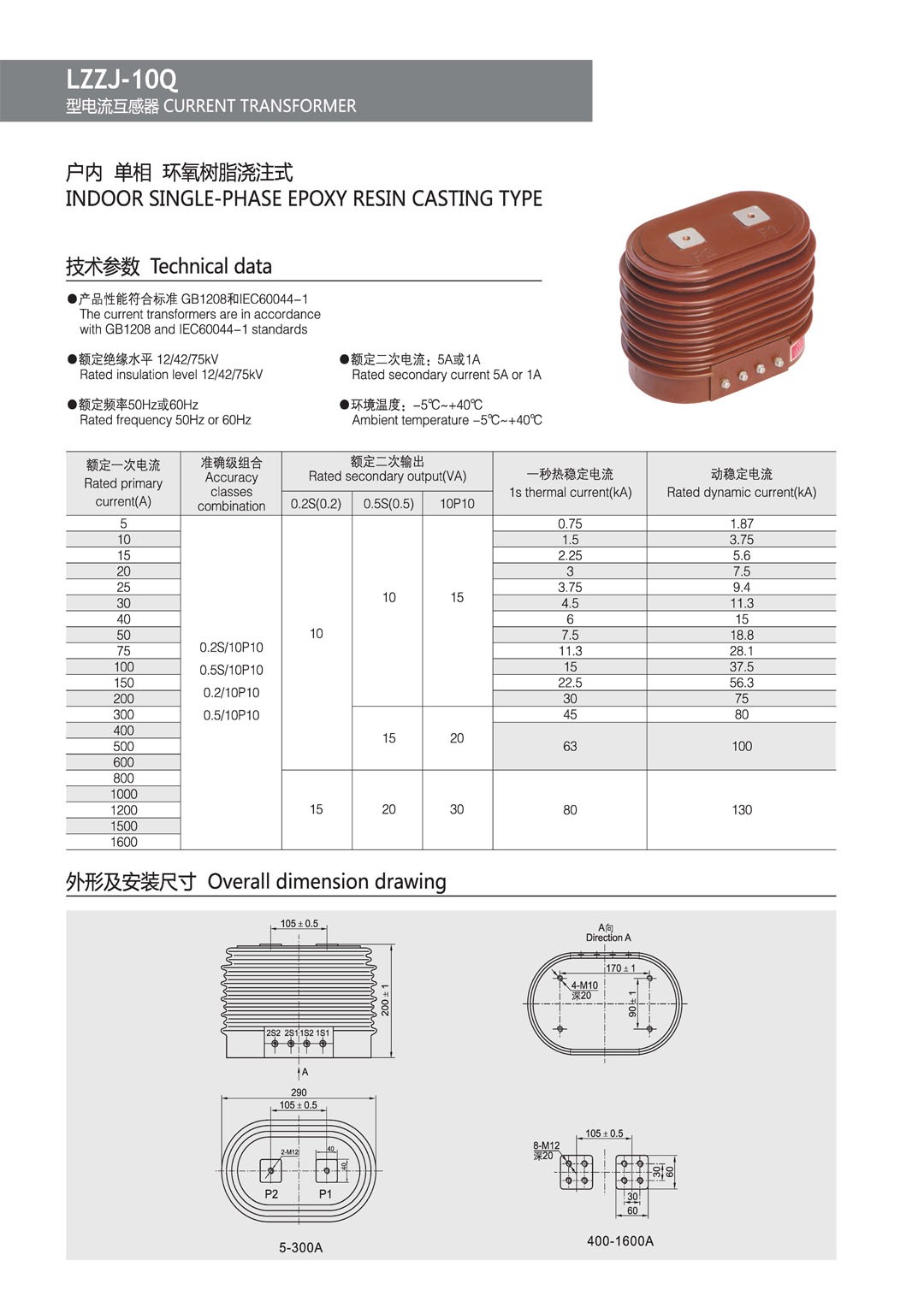

| LZZJ-10Q srovės transformatorius | |
| Vardinis izoliacijos lygis | 12/42/75kV |
| Apkrovos galios koeficientas | 0,8 (vėlavimas) |
| Nominali pirminė srovė | 5-1000A |
| Nominali antrinė srovė | 5A/1A |
| Produkto standartas | GB1208 |
| Saugumo faktorius | FS<10 |
| Produkto modelis | Vardinės srovės santykis (A) | Lygių derinys | Tikslumo klasė ir vardinė galia (VA) COSФ=0,8 | 1 sekundės termiškai stabili srovė | Dinaminio stabilumo srovė | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0.2S/10P150.2/10P150.5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
1 klausimas: kuo skiriasi 0,2S ir 0,5 tikslumo klasės?
A1:0.2S yra „speciali“ didelio tikslumo klasė, naudojama plačios apkrovos atsiskaitymui (tikslus net esant 1 % vardinės srovės), o 0,5 – standartinis bendrasis pramoninis matavimas.
2 klausimas: kuo epoksidinės dervos liejimas geresnis už tradicinę izoliaciją?
A2: Epoksidinis liejimas visiškai užsandarina apvijas ir šerdį, todėl užtikrina puikų atsparumą drėgmei, taršos mažinimo savybes ir mechaninį patvarumą.
