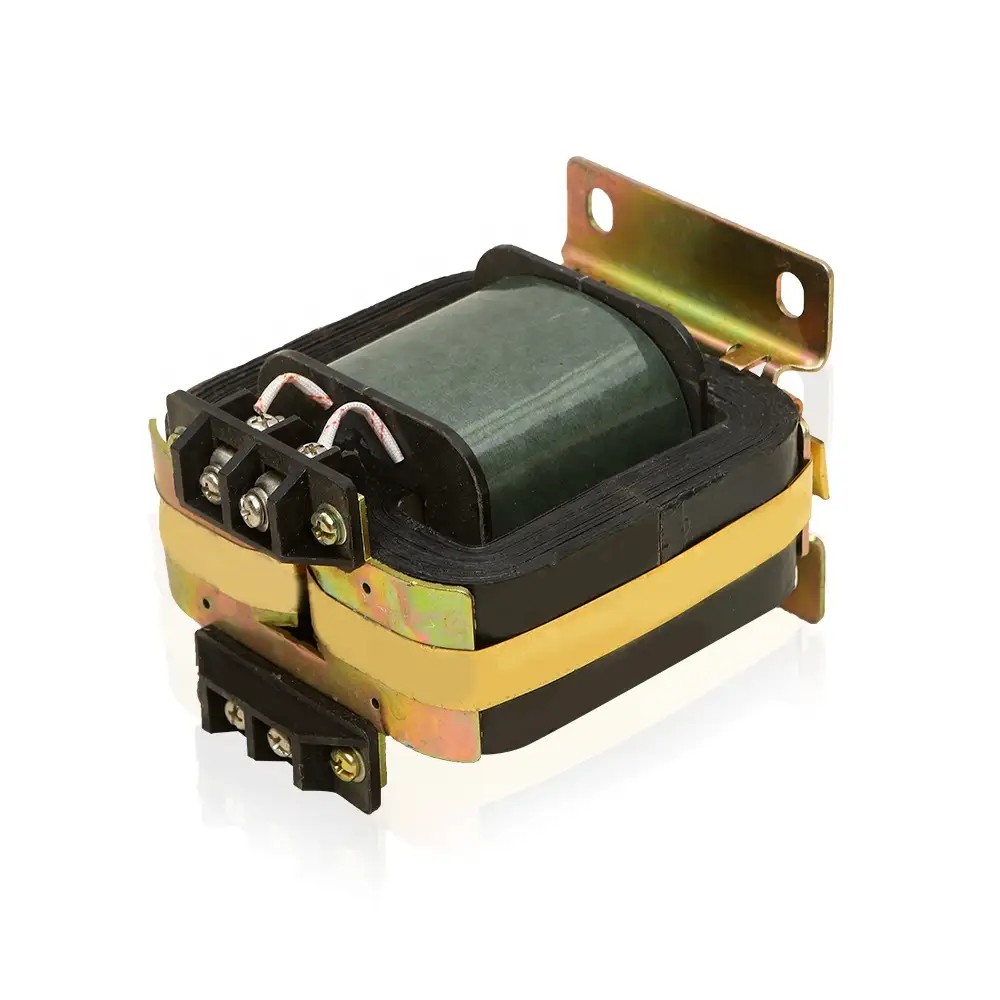

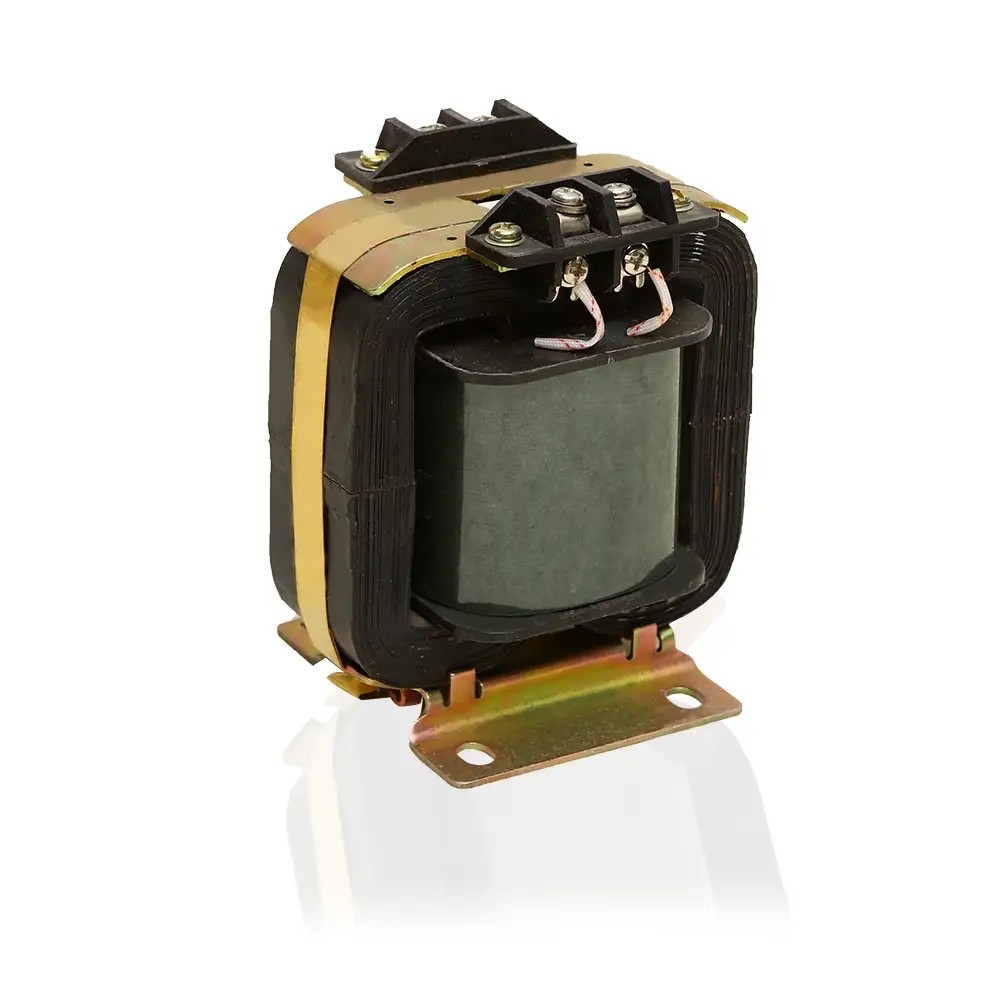

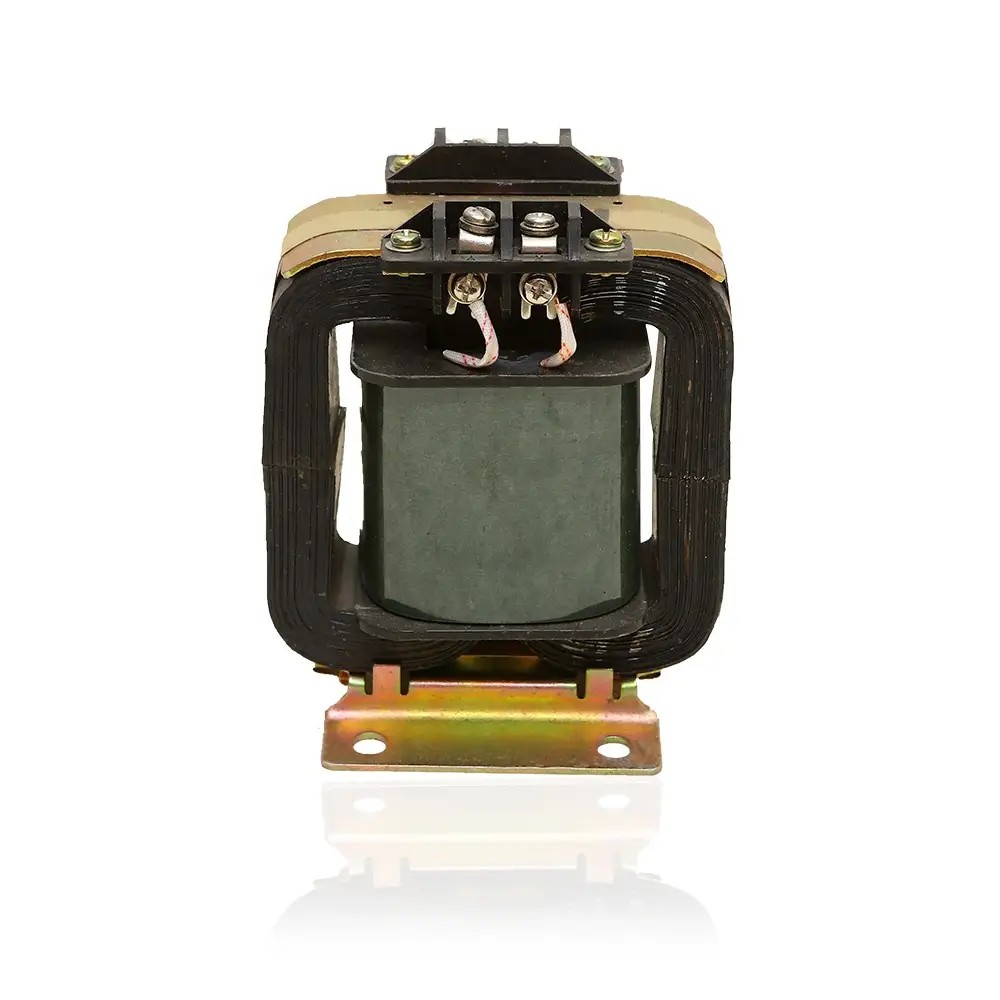

JDG4-0,5 įtampos transformatorius

Kaip profesionalus Kinijos gamintojas, Comewill siūlo JJDG4-0.5 įtampos transformatorių, sukurtą tiksliam įtampos matavimui, energijos matavimui ir relės apsaugai. Pagamintas su tvirtu termoreaktingu fenoliniu rėmu ir aukštos kokybės silicio plieno šerdimis, jis atitinka GB1207 ir IEC60044-2 standartus.

Tvirta konstrukcija: tvirtas termoreaktingas fenolinio plastiko rėmas suporuotas su aukštos kokybės šalto valcavimo silicio plieno šerdimis. Ši tvirta konstrukcija užtikrina tris būtinas funkcijas, reikalingas mūsų pirkimų poreikiams: tiesioginį įtampos matavimą, patikimą energijos apskaitą ir nuolatinę relės apsaugą – visa tai būtina norint sklandžiai veikti elektros sistemos infrastruktūrai. Ji patikrina visus vietinius GB1207 standartus ir tarptautines IEC60044-2:2003 normas, atitinkančias griežtas kokybės ir atitikties ribas, kurias mūsų įmonė nustato viešųjų pirkimų projektams.

Sukurtas atsižvelgiant į mūsų pagrindinius pirkimo prioritetus – tikslumą, saugą ir ilgą tarnavimo laiką – JDG4-0.5 įtampos transformatorius puikiai atitinka mūsų poreikius, kai montuojami matavimo prietaisai ar apsauginės relės sistemos. Jo kompaktiška, bet tvirta konstrukcija atlaiko perkrovas ir nuolat veikia net sudėtingomis patalpų sąlygomis, tiesiogiai padidindama mūsų naudojamų maitinimo sistemų efektyvumą ir saugumą. Nesvarbu, ar perkant masinius, ar tikslinius įrangos atnaujinimus, šis transformatorius yra patikimas, ekonomiškas pasirinkimas, puikiai atitinkantis mūsų įmonės pirkimų kokybės reikalavimus ir funkcinius poreikius.

Specifikacija

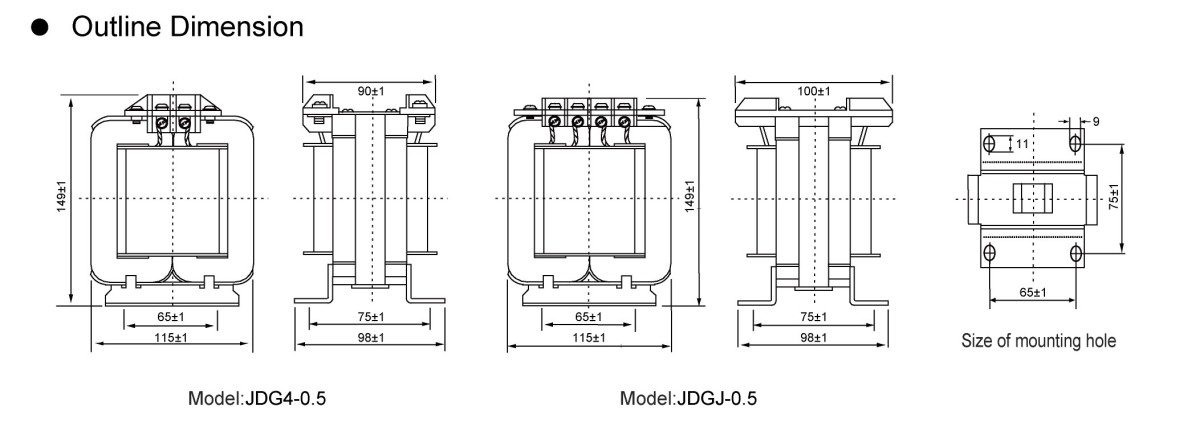

Montavimo kontūrai ir matmenys

JDG4-0.5 vidaus žemos įtampos transformatoriaus montavimo matmenys

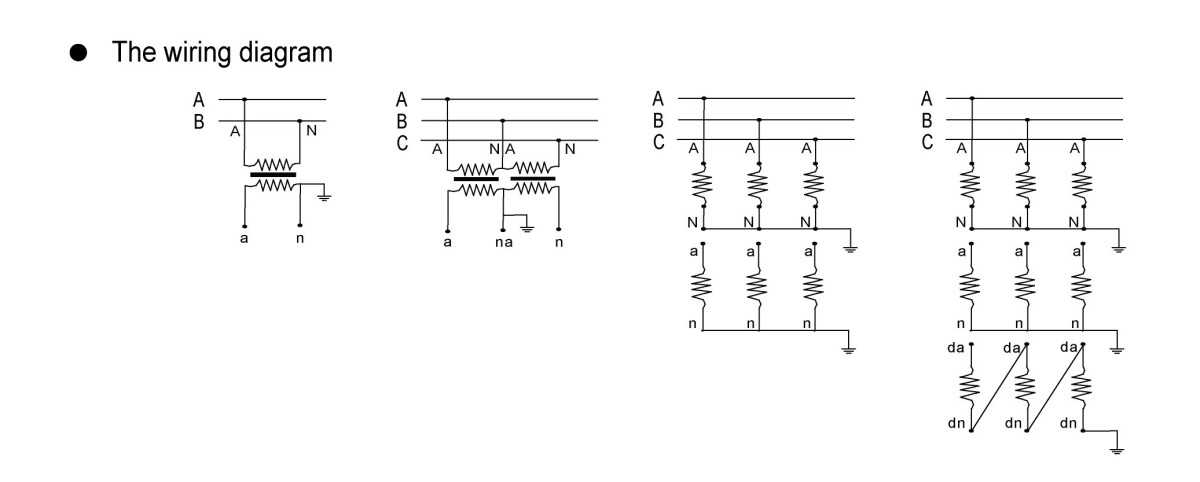

Įtampos transformatorių prijungimo būdai

Į pirkimą orientuoti įtampos transformatorių prijungimo sprendimai, skirti Welcome (Wenzhou) Electric Co., Ltd.

Renkantis ir perkant įtampos transformatorius (PT) iš mūsų gamyklos, trys specializuotos prijungimo schemos išsiskiria inžineriniu praktiškumu – kiekviena pritaikyta prie skirtingų sistemos reikalavimų ir funkcinių prioritetų, užtikrinant atitiktį projektų pirkimo standartams:

1. Žvaigždė (Y-Y) įžemintas jungtis
Išskirtinai maitinimo sistemoms su neįžemintais neutraliais taškais arba toms, kurios įžemintos per lanko slopinimo rites, ši jungtis įpareigoja pirminės apvijos nulinį gnybtą tiesiogiai įžeminti. Jo pagrindinė pirkimo vertė yra ta, kad galima tiksliai išmatuoti įtampą tarp fazės ir žemės, o tai yra neginčijamas reikalavimas, kad būtų galima stebėti izoliacijos būklę tokiose sistemose.
2. V-V neužbaigta trikampio jungtis
Sukurta naudojant du vienfazius PT, ši schema jungiasi su elektros tinklo UAB ir UBC linijos įtampa ir sudaro nepilną trikampio struktūrą. Naudojamas 20 kV ir žemiau įžemintose / lanko slopinimo ritės įžemintuose tinkluose, pasižymintis tarpfazių įtampos aptikimu. Svarbus pirkimo veiksnys: jam trūksta galimybės išmatuoti fazės ir žemės įtampą, todėl jis netinkamas scenarijams, kuriems reikia visiško įtampos stebėjimo.
3. Atidarykite Delta Multi-Winding Connection
Ši konfigūracija, sudaryta iš trijų vienfazių trijų apvijų PT, naudoja YN, yn, d11 arba YN, y, d11 laidus – antrinės žvaigždės apvijos neutralė įžeminta per B fazę. Kaip universalus pirkimo pasirinkimas, jis tinka visiems įtampos lygiams, ypač 3–15 kV sistemoms. Antrinė apvija užtikrina dvigubą funkcionalumą (tarpfazių ir fazių į žemę įtampos matavimas), o pagalbinės antrinės apvijos atvira trikampio konstrukcija palaiko ryšį su izoliacijos monitoriais, neįžemintais tinklo reliais arba tiesioginio įžeminimo sistemos apsaugos įtaisais, o tai išplečia jos pritaikymą įvairiuose pirkimo scenarijuose.
