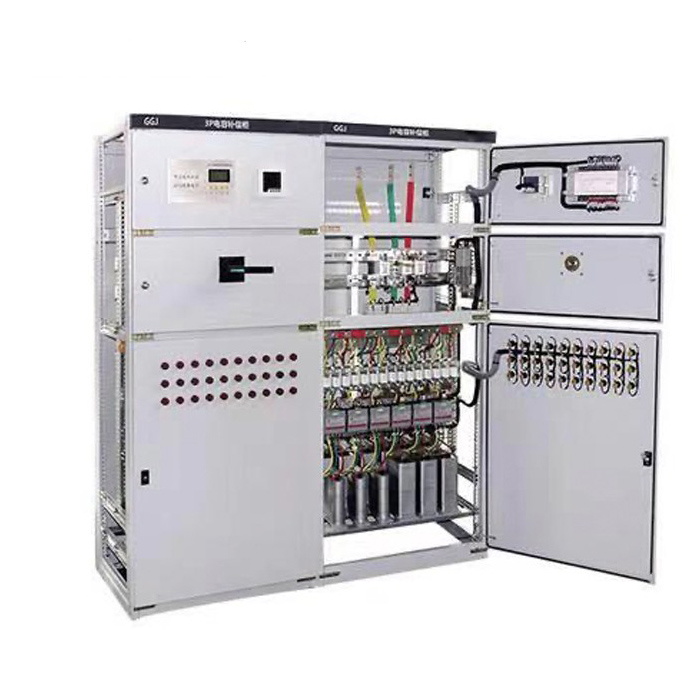

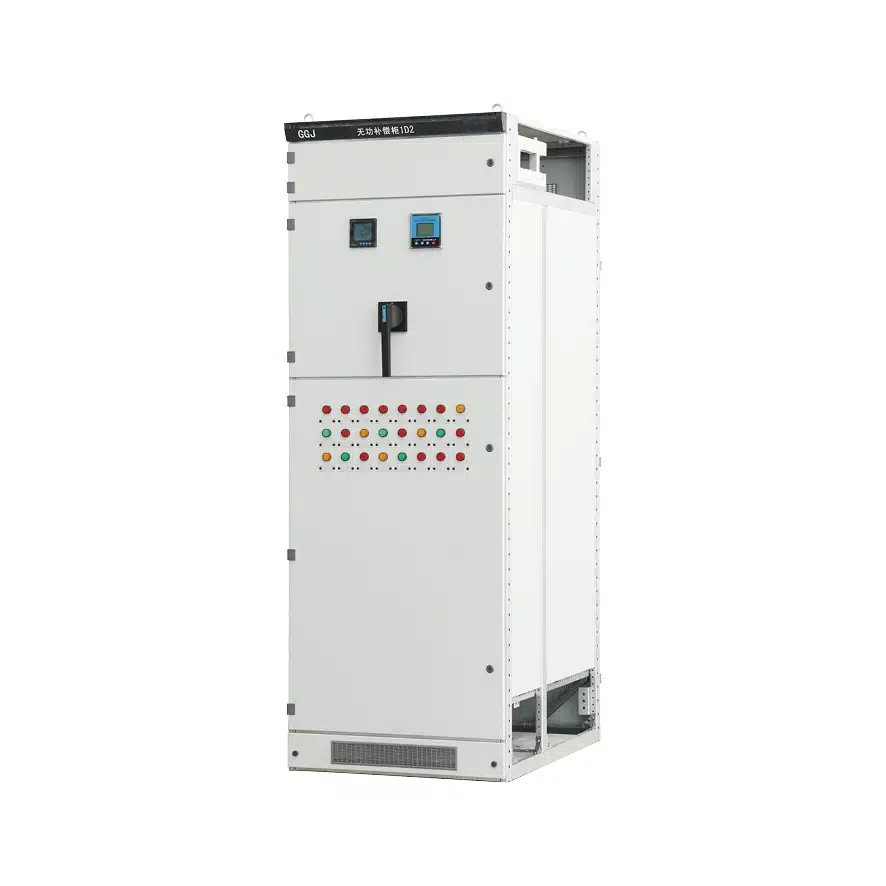

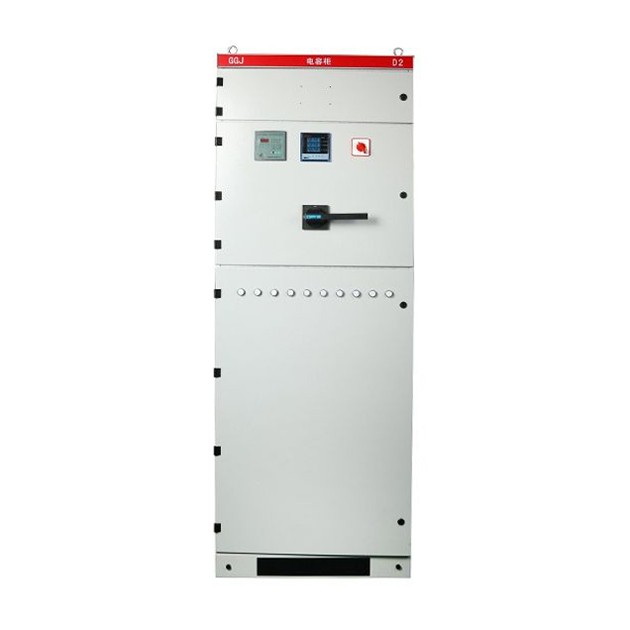

GGJ žemos įtampos kombinuotas skirstytuvas

Kaip profesionalus gamintojas Kinijoje, „Comewill“ gamykla norėtų jums pasiūlyti kokybiškus GGJ žemos įtampos kombinuotus skirstytuvus, kurie veiksmingai padidina galios koeficientą, sumažina reaktyviosios galios nuostolius ir pagerina maitinimo kokybę. Valdomas išmaniojo valdiklio, jis siūlo visas funkcijas ir patikimą veikimą su automatine kompensacija, galinčia padidinti galios koeficientą iki 0,9.

GGJ žemos įtampos kombinuotas skirstytuvas realiuoju laiku rodo tinklo galios koeficientą, apimantį ir atsiliekančius (0,00–0,99), ir pirmaujančius (0,00–0,99) diapazonus. Jis aprūpintas visapusiškomis apsaugos nuo viršįtampių, perteklinių harmonikų, per didelės kompensacijos, sistemos gedimų, fazių praradimo, perkrovos ir kt. Jis išlaiko nustatytus parametrus net nutrūkus elektrai ir automatiškai atnaujina darbą, kai tinklas stabilizuosis – vietoje personalo nereikia.

Remiantis tinklo apkrovos balansu, GGJ žemos įtampos kombinuotas skirstomasis įrenginys palaiko fazės kompensavimo arba mišrius kompensavimo režimus. Su stipria anti-interferencine galia, jis atlaiko 2000 V amplitudės trukdžių impulsus tiesiai iš tinklo, viršijantis nacionalinius pramonės standartus. Kas valandą prietaisas matuoja ir registruoja trifazę įtampą, srovę, dažnį, aktyviąją galią, reaktyviąją galią, galios koeficientą, aktyviąją energiją, reaktyviąją energiją transformatoriaus žemos įtampos pusėje, taip pat bendrus įtampos / srovės iškraipymo laipsnius ir 2–25 harmonikų turinį. Įrengtas RS-232 ir RS-485 sąsajomis, jis leidžia perrašyti duomenis per nešiojamus kompiuterius.

Per nuotolinį ryšį jis pasiekia belaidžio skaitiklio nuskaitymą, įrenginio testavimą, parametrų konfigūraciją ir prieigą prie realaus laiko bei įrašytų duomenų. Jo integruota duomenų analizės funkcija palaiko operatyvinės apkrovos duomenų apdorojimą, statistiką ir užklausas. Jis visapusiškai įvertina maitinimo kokybę, apskaičiuodamas įtampos kvalifikacinį rodiklį, apkrovos koeficientą, patikimumo koeficientą ir didžiausią apkrovos koeficientą. Vartotojai gali patikrinti galios koeficientą, aktyviąją galią ir reaktyviąją galią skirtingais laikotarpiais, generuoti fazinės įtampos, srovės, galios koeficiento ir kt. kreives ir spausdinti išsamias analizės ir statistines ataskaitas.

Įgyvendinti standartus

IEC439: "Žemos įtampos skirstomieji įrenginiai ir valdymo įranga"
GB7251: „Žemos įtampos skirstomieji įrenginiai“

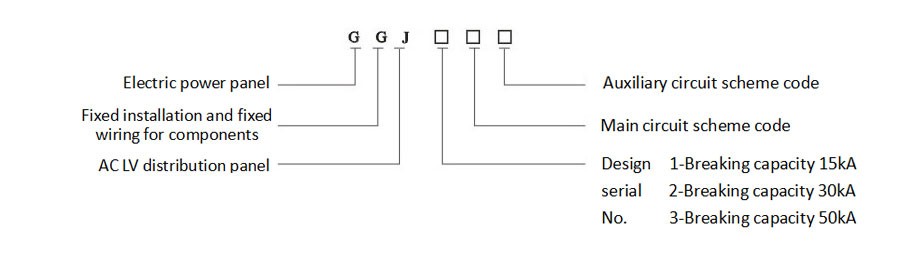

Tipo aprašymas

Įprasta aptarnavimo būklė

1. Aplinkos oro temperatūra neturi viršyti +40 ℃ arba žemiau -5 ℃, o vidutinė 24 valandų temperatūra negali viršyti +35 ℃. Jei šios temperatūros ribos peržengiamos, turėsite sumažinti įrenginio veikimo pajėgumą, atsižvelgdami į faktines sąlygas.
2. Šis GGJ žemos įtampos kombinuotas skirstytuvas skirtas naudoti tik patalpose, o įrengimo vietos aukštis virš jūros lygio neturi viršyti 2000 metrų.
3. Kai maksimali temperatūra pasiekia +40 ℃, santykinė aplinkos oro drėgmė turi likti mažesnė nei 50%. Esant žemesnei temperatūrai, priimtina ir didesnė drėgmė – pavyzdžiui, 90 % esant +20 ℃. Taip pat turėtumėte atsižvelgti į tai, kad kartais dėl temperatūros svyravimų gali susidaryti kondensatas.
4. Montavimo metu prietaiso pakreipimas nuo vertikalios plokštumos negali būti didesnis nei 5°, o visa spintelių eilė turi būti santykinai lygi. Svarbu įrengti įrenginį tokioje vietoje, kurioje nėra stiprios vibracijos ir smūgių, kur elektriniai komponentai nebūtų veikiami per didelės korozijos.

Jėga

1.Dėl pirkimo: „Welcome (Wenzhou) Electric Co., Ltd.“ GGJ žemos įtampos kombinuotame skirstomajame įrenginyje yra keletas ventiliacijos angų korpuso viršuje ir apačioje. Ši konstrukcija sukuria natūralų oro srautą iš apačios į viršų sandarios spintelės viduje, efektyviai sprendžiant šilumos išsklaidymo problemas, užtikrinančias patikimą veikimą.
2. Skirstomojo įrenginio prietaisų durelės su elektriniais komponentais ir vidinės montavimo dalys sudaro visą apsaugos įžeminimo grandinę, užtikrinančią nuolatinį įžeminimo tęstinumą.
3.Pagrindines šynas pastatome viršutinėje galinėje spintelės dalyje, kartu su AMJ tipo šynų spaustukais, pagamintais iš didelio stiprumo nesočiųjų poliesterio DMC/SMC medžiagų. Šie gnybtai užtikrina išskirtinį mechaninį stiprumą ir izoliaciją, o nuimamas spintelės viršutinis dangtis supaprastina pagrindinių šynų surinkimą ir reguliavimą vietoje.
4.Spintelėje yra elektrostatinė miltelinė danga, užtikrinanti tvirtą sukibimą, o visi vidiniai komponentai yra cinkuojami ir pasyvinami. Tai padidina skirstomojo įrenginio „trijų atsparumo“ galimybes: atsparumą drėgmei, atsparumą dulkėms ir atsparumą korozijai, prailgindamas jo tarnavimo laiką įvairiose aplinkose.
5. Kad atitiktų įvairius projektų poreikius, GGJ žemos įtampos kombinuotas skirstytuvas palaiko kelias kabelių įvesties parinktis – viršutinį įvadą, apatinį įvadą ir galinį įvadą – siūlydamas lankstų montavimą viešųjų pirkimų projektams.

Užsakymo instrukcijos

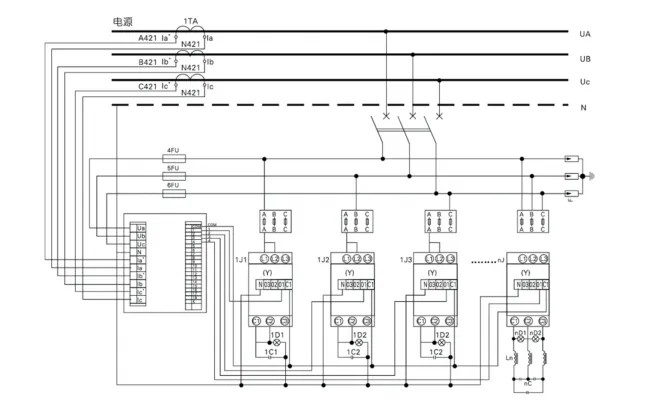

◇ Pagrindinė grandinės schema;
◇ Kompensavimo pajėgumai ir kompensavimo būdas;
◇ Jei jis neatitinka įprastų gaminio veikimo sąlygų, tai turi būti nurodyta iš anksto.
