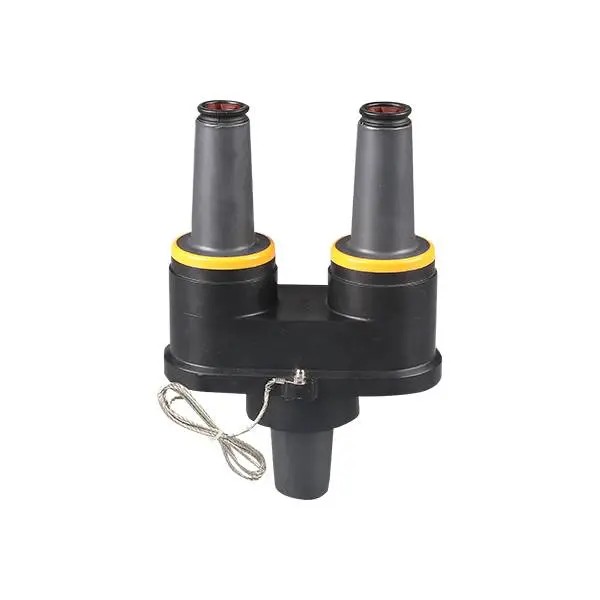

24KV 200A pasukamas tiekimo įdėklas

Pirkite 24KV 200A pasukamąjį tiekimo įdėklą iš Comewill, patikimo Kinijos gamintojo ir vidutinės įtampos kabelių priedų tiekėjo. Sukurtas 24 kV paskirstymo sistemoms, šis pasukamas tiekimo įdėklas leidžia konfigūruoti dvigubą įvorę iš vienos įvorės šulinio, todėl radialinius transformatorius galima lengvai konvertuoti į perkrovimo sistemas, kartu pridedant apsaugą nuo viršįtampių. Patentuotas sukimo momentą ribojantis reketas, EPDM izoliacija ir visiškai ekranuotas panardinamasis dizainas „Comewill“ siūlo aukštos kokybės, didmeninius, pritaikytus ir sandėlyje esančius sprendimus saugiam ir efektyviam požeminiam elektros paskirstymui.

Produkto apibrėžimas

24KV 200A pasukamas tiekimo įdėklas yra apkrovos pertraukimo priedas, įmontuotas į universalų įvorės šulinį ant įrangos, tokios kaip ant padėklų montuojami transformatoriai ar skirstomieji įrenginiai. Jis sukuria dvi 200 A apkrovos pertraukos sąsajas, leidžiančias inžinieriams prijungti kelis kabelius, sumontuoti viršįtampių ribotuvus arba paversti radialinio tiekimo sistemas į perkrovimo konfigūracijas.

Pagrindinės techninės savybės

1. Dviejų sąsajų perdavimas

Įdėklas leidžia sujungti dvi apkrovos pertraukimo sąsajas iš vienos įvorės šulinio, todėl radialinius maitinimo transformatorius lengva paversti pertekliniais transformatoriais arba pridėti serijinę žaibo iškroviklio apsaugą. Tai labai pagerina tinklo lankstumą.

2. Patentuotas sukimo momentą ribojantis reketo mechanizmas

Integruota sukimo momentą ribojanti reketo konstrukcija neleidžia montuotojams netyčia per daug priveržti įvorės šulinio varžtų. Pasiekus reikiamą sukimo momentą, mechanizmas skleidžia garsinį spragtelėjimą, užtikrinantį tikslų ir saugų montavimą bei sumažinant įrangos sugadinimo riziką.

3. 360° pasukamas padėties nustatymas

Sumontavus įdėklą galima pasukti visais 360 laipsnių kampu, todėl inžinieriai gali padėti jungtis pagal kabelių nukreipimo reikalavimus. Ši funkcija supaprastina montavimą uždarose transformatorių skyriuose.

4. Aukštos kokybės EPDM izoliacija

Produktas pagamintas iš sieros kietėjimo EPDM izoliacinės ir pusiau laidžios gumos, užtikrinančios puikią elektros izoliaciją, įtempių kontrolę ir aplinkos sandarumą. Kai naudojamas kartu su atitinkamais komponentais, jis sudaro visiškai ekranuotą ir panardinamą jungčių sistemą.

5. Vaizdinis diegimo indikatorius

Geltonas skląsčio indikatoriaus žiedas, esantis aplink įvorės apykaklę, aiškiai patvirtina montavimą. Kai žiedą visiškai uždengia alkūninė jungtis, jungtis yra saugi. Jei matote, reikia koreguoti. Tai padidina montavimo tikslumą ir saugumą.

Montavimas

Norint tinkamai sumontuoti įdėklą, nereikia jokių specialių įrankių. Išvalytas ir suteptas įdėklas tiesiog įdedamas į įvorės šulinį ir pasukamas pagal laikrodžio rodyklę. Kai sukimo momentą ribojantis reketas atsipalaiduoja ir pasigirsta spragtelėjimas, įdėklas bus tinkamai sumontuotas ir priveržtas iki reikiamo sukimo momento. Nuolatinis sukimasis pagal laikrodžio rodyklę leidžia nustatyti visą 360° padėtį, kad atitiktų taikymo poreikius. Norėdami išimti išjungtą įdėklą, tiesiog pasukite prieš laikrodžio rodyklę.

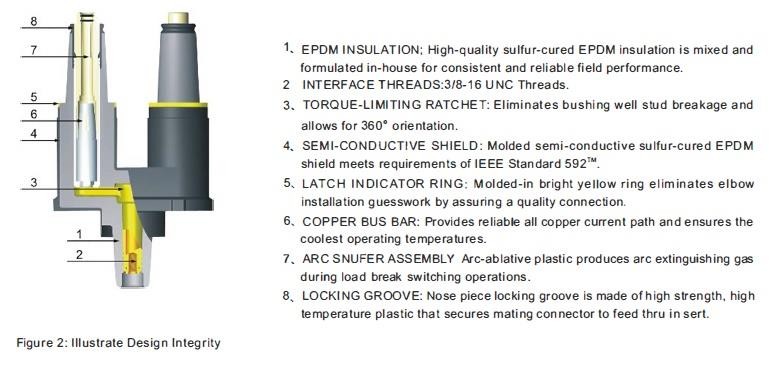

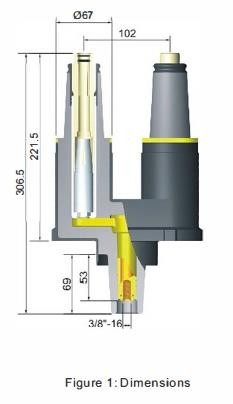

Aprašymas ir matmenys

DUK

 1. Kam naudojamas 24KV 200A pasukamas tiekimo įdėklas?

Jis naudojamas vidutinės įtampos paskirstymo sistemose, kad būtų sukurtos dvi 200 A apkrovos pertraukos sąsajos iš vieno įvorės šulinio, leidžiančios prijungti kabelius, konvertuoti transformatorių ir įrengti viršįtampių ribotuvą.

2. Kur šis gaminys dažniausiai montuojamas?

Paprastai jis įrengiamas ant padėklų montuojamuose transformatoriuose, požeminiuose skirstomuosiuose įrenginiuose ir elektros paskirstymo spintelėse požeminiuose kabelių tinkluose.

3. Kokios jungtys suderinamos su šiuo įdėklu?

Įdėklas veikia su 200A apkrovos alkūninėmis jungtimis, alkūniniais viršįtampių ribotuvais ir tos pačios įtampos įrangos įvorių šuliniais.

4. Ar įdėklas palaiko požeminį naudojimą?

Taip. Dėl EPDM izoliacijos ir visiškai ekranuoto povandeninio dizaino jis patikimai veikia požeminėje arba lauko aplinkoje.

5. Koks yra pasukamos konstrukcijos pranašumas?

360° kampu pasukama padėtis leidžia lanksčiai nutiesti laidus, palengvinant montavimą ribotose transformatorių ar skirstomųjų įrenginių erdvėse.

6. Ką rodo geltonas indikatoriaus žiedas?

Jei geltonas žiedas yra visiškai uždengtas, alkūninė jungtis yra tinkamai sumontuota. Jei jis vis dar matomas, reikia sureguliuoti ryšį.
