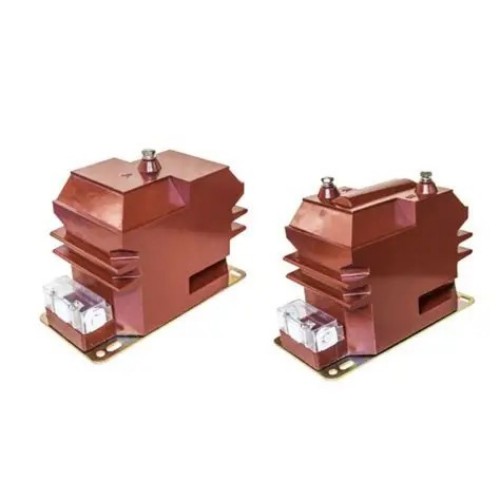

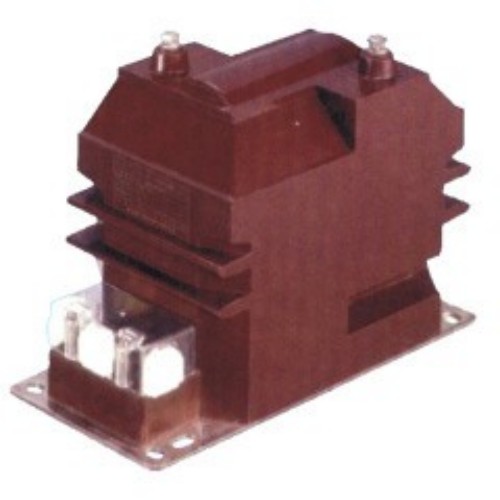

JDZ10-3/6/10A įtampos transformatorius

Aukštos kokybės JDZ10-3/6/10A įtampos transformatorių siūlo Kinijos gamintojas Comewill. Jis sukurtas kritinėms reikmėms, užtikrina patikimą įtampos matavimo, energijos matavimo, stebėjimo realiuoju laiku ir relinės apsaugos našumą vidutinės įtampos elektros sistemose.

JDZ10 serija sukurta taip, kad atitiktų 3 kV, 6 kV ir 10 kV įtampos lygius ir yra suderinama su 50 Hz ir 60 Hz dažniais, todėl juos galima pritaikyti įvairioms vidutinės įtampos darbo sąlygoms. Pagaminti griežtai laikantis IEC 186 ir GB1207-2006 standartų, šie transformatoriai suteikia stabilų ir patikimą sistemos matavimo ir apsaugos pagrindą. Būdama patikima Kinijos gamykla, „Comewill“ užtikrina, kad kiekvienas įrenginys atitiktų griežtus kokybės standartus.

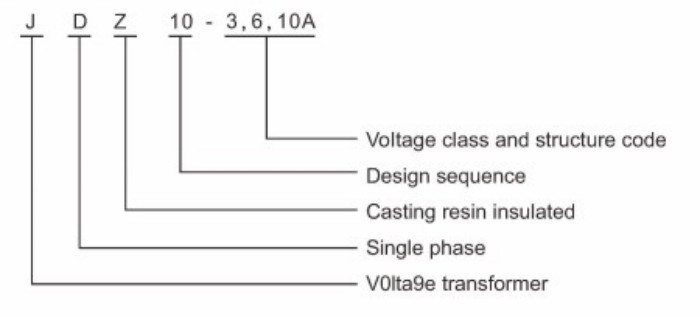

Tipo žymėjimas

Comewill RZL-10 ir JDZ10-3/6/10 įtampos transformatorių modelio žymėjimas aiškiai apibrėžia pagrindines įrenginio savybes:
J: įtampos transformatorius – nurodo įrangos kategoriją.
D: vienfazis – tinka vienfazėms elektros energijos tiekimo sistemoms.
Z: Epoksidinės dervos liejimo izoliacija – pagerina izoliacijos efektyvumą ir ilgaamžiškumą.
3, 6, 10: įtampos lygiai – nurodo suderinamumą su 3kV, 6kV ir 10kV sistemomis.

Laidų schemos

Transformatoriai palaiko tiek vienfazių, tiek trifazių laidų konfigūracijas, todėl suteikia lankstumo įvairiems montavimo reikalavimams.

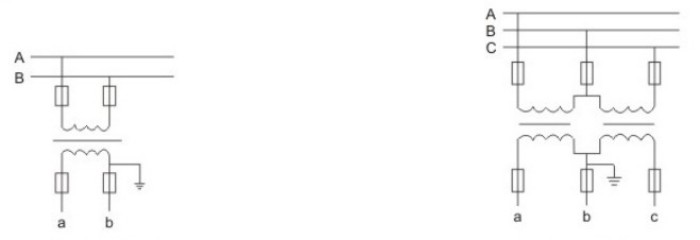

Vienfazės linijos laidų schema
Trifazių linijų laidų schema

Vienfazės linijos įjungimo schema Trifazės linijos sujungimo schema

Paslaugos sąlygos

Siekiant užtikrinti optimalų veikimą ir ilgesnį tarnavimo laiką, Comewill JDZ10-3/6/10A įtampos transformatoriui rekomenduojamos šios eksploatavimo sąlygos:
Aukštis: tinka montuoti iki 3000 metrų virš jūros lygio, stabiliai veikiant dideliame aukštyje be specialių modifikacijų.
Aplinkos temperatūra: Darbinės temperatūros diapazonas nuo -5°C iki +40°C, kad būtų išvengta izoliacijos degradacijos ir tikslumo nuokrypių.
Santykinė oro drėgmė: ne daugiau kaip 65 % esant 20°C, kad būtų išvengta drėgmės sukelto vidinių komponentų senėjimo.
Taršos lygis: Sukurtas II klasės taršos aplinkai, galintis susidoroti su nedideliu patalpų ar lauko užteršimu.
Montavimo aplinka: kad apsaugotų korpusą ir vidines apvijas, jame neturi būti korozinių dujų.
Jei jūsų įrengimo aplinka yra ypatinga (pvz., didelė drėgmė ir korozinės dujos), galite susisiekti iš anksto, kad pritaikytumėte pritaikymo planą!

Techniniai parametrai

JDZ10-3/6/10A įtampos transformatorius pagamintas pagal GB20840.3-2013 ir GB20840.1-2010 standartus, užtikrinant visišką atitiktį nacionaliniams reikalavimams. Pagrindinės specifikacijos apima:
Apkrovos galios koeficientas: cos Φ = 0,8 (vėlavimas), suderintas su įprastomis antrinės grandinės charakteristikomis.
Šliaužimo atstumas: Sukurtas II lygio užterštumui, sumažina izoliacijos pliūpsnio riziką.
Veikimas: stabilus matavimas ir apsaugos reakcija standartinėmis darbo sąlygomis.

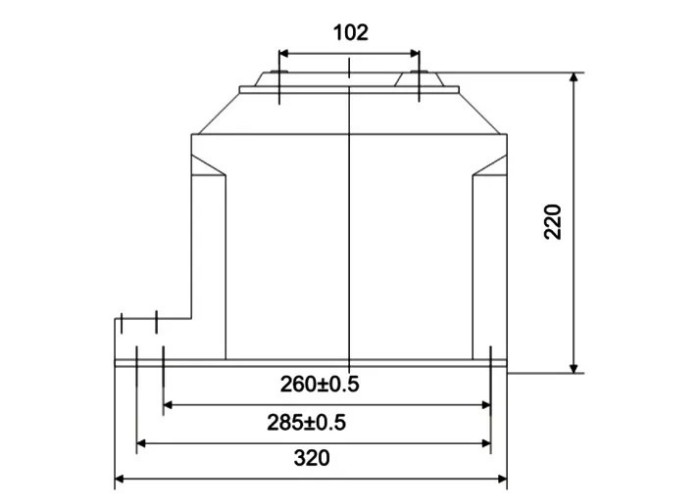

Montavimo kontūrai ir matmenys

DUK

1. Kokios yra pagrindinės šio JDZ10-3/6/10A įtampos transformatoriaus savybės?
Epoksidinės dervos liejimo izoliacija, visiškai sandari, vienfazis dizainas, kompaktiškas dydis ir didelis patvarumas.

2. Kokie įtampos lygiai ir dažniai palaikomi?
3kV, 6kV ir 10kV, suderinami su 50Hz arba 60Hz sistemomis.

3. Kokius standartus jis atitinka?
IEC 186 ir GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Kokios yra būtinos eksploatavimo sąlygos?
Aukštis ≤3000m, temperatūra -5°C iki +40°C, drėgmė ≤65%, esant 20°C, II klasės taršos lygis, nėra korozinių dujų.

5. Ar galima pritaikyti specialioms aplinkoms?
Taip, Comewill siūlo pritaikymą prie didelės drėgmės ar korozinių sąlygų.

6. Ką reiškia modelio raidės?
J = įtampos transformatorius, D = vienfazis, Z = epoksidinės dervos liejimo izoliacija, 3/6/10 = įtampos lygis.

7. Kokios tikslumo klasės galimos?
0,2, 0,5, 1 ir 6P, kurių vardiniai išėjimai nuo 15VA iki 90VA.
