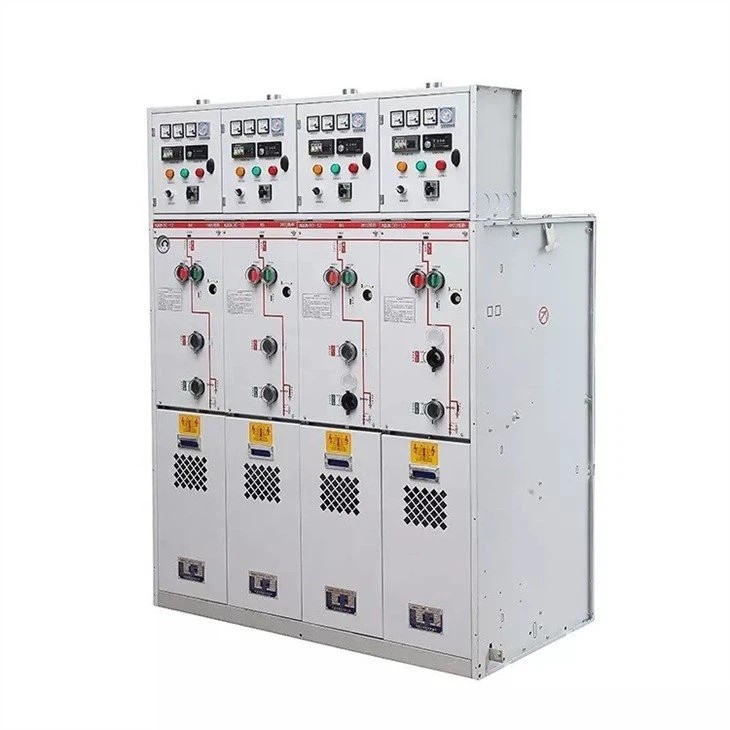

24 kV žiedinis pagrindinis blokas SF6 dujomis izoliuotas skirstomasis įrenginys

Ieškote kokybiško 24 kV žiedinio pagrindinio bloko SF6 dujomis izoliuoto skirstomojo įrenginio? Comewill gamykla siūlo universalų, modulinį RMU sprendimą. Su vardine įtampa iki 24kV ir nuotėkio lygiu mažesniu nei 0,25‰, mūsų skirstomuosiuose įrenginiuose integruoti vakuuminiai/SF6 grandinės pertraukikliai ir 3 stočių apkrovos jungikliai.

Produkto privalumai

Roboto lazerinio suvirinimo technologija: skirtingai nei rankinis suvirinimas, kuriam būdingi mikroskopiniai įtrūkimai, mūsų SF6 „oro pagalvės“ (dujų bakai) sandarinamos naudojant tikslią robotiką. Tai užtikrina ≤0,25‰ nuotėkio per metus, gerokai viršijantį standartinius reikalavimus.

Ilgas elektrinis tarnavimo laikas: apkrovos jungikliai: pasiekite E3 lygį, aukščiausią dažnių perjungimo operacijų klasę.

Grandinės pertraukikliai: pasiekite E2 lygį, užtikrindami tvirtą trumpojo jungimo našumą be dažno kontaktų keitimo.

Atsparumas aplinkai: IP67 įvertinimo pirminiai aukštos įtampos komponentai yra visiškai apsaugoti nuo dulkių ir laikino panardinimo į vandenį, todėl 24 kV žiedinis pagrindinio bloko SF6 dujomis izoliuotas skirstomasis įrenginys puikiai tinka drėgnoms pakrantės vietovėms arba dulkėtoms pramonės įmonėms.

Eksploatacijos sauga: dujų slėgis griežtai ribojamas iki 1,4 baro, o 3 stočių apkrovos jungiklio konstrukcija užtikrina aiškią padėtį „uždaryta atvira žemė“, kurią visiškai patvirtina tipo bandymų ataskaitos.

Produkto parametrai:

*SF6 izoliacinio žiedo pagrindinis blokas
*Patalpų vidutinės įtampos skirstomieji įrenginiai
*Vardinė įtampa: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
* Stovimas ant grindų
*Metinė nuotėkio norma ≤0,25‰ per metus
*SF6 dujų slėgis esant 20 ℃ yra 0,4 baro (santykinis slėgis)
*Standartas: IEC, ANSI, GB

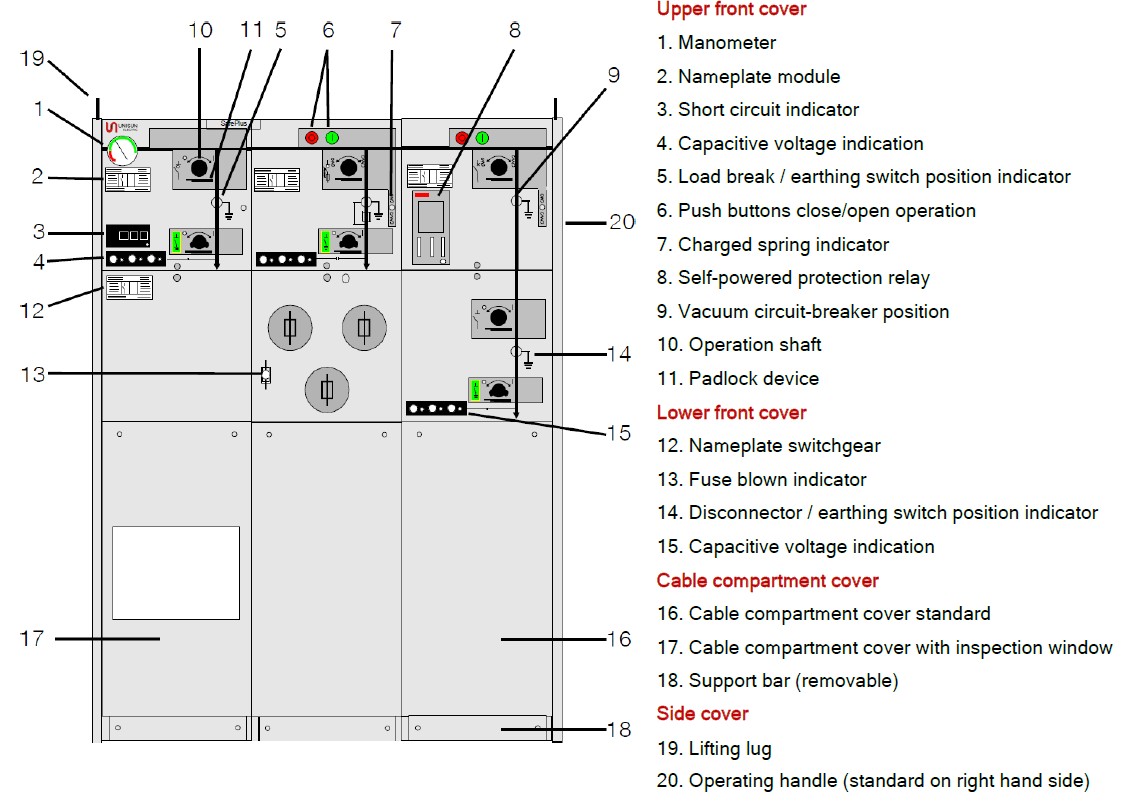

Išorinis surinkimas

C kabineto techninė data

Galima įsigyti su 42kV maitinimo dažnio atsparumo įtampa

F kabineto techninė data

1)         Apribota aukštos įtampos saugiklių jungčių
2)         Galima 42 kV maitinimo dažnio atsparumo įtampai

V kabineto techninė data

1)         Galima su 42 kV maitinimo dažnio atsparumo įtampa
2)         Priklauso nuo naudojamos įvorės tipo
3)         Sąsaja A – 12,5kA/1s, sąsaja B – 16kA/1s

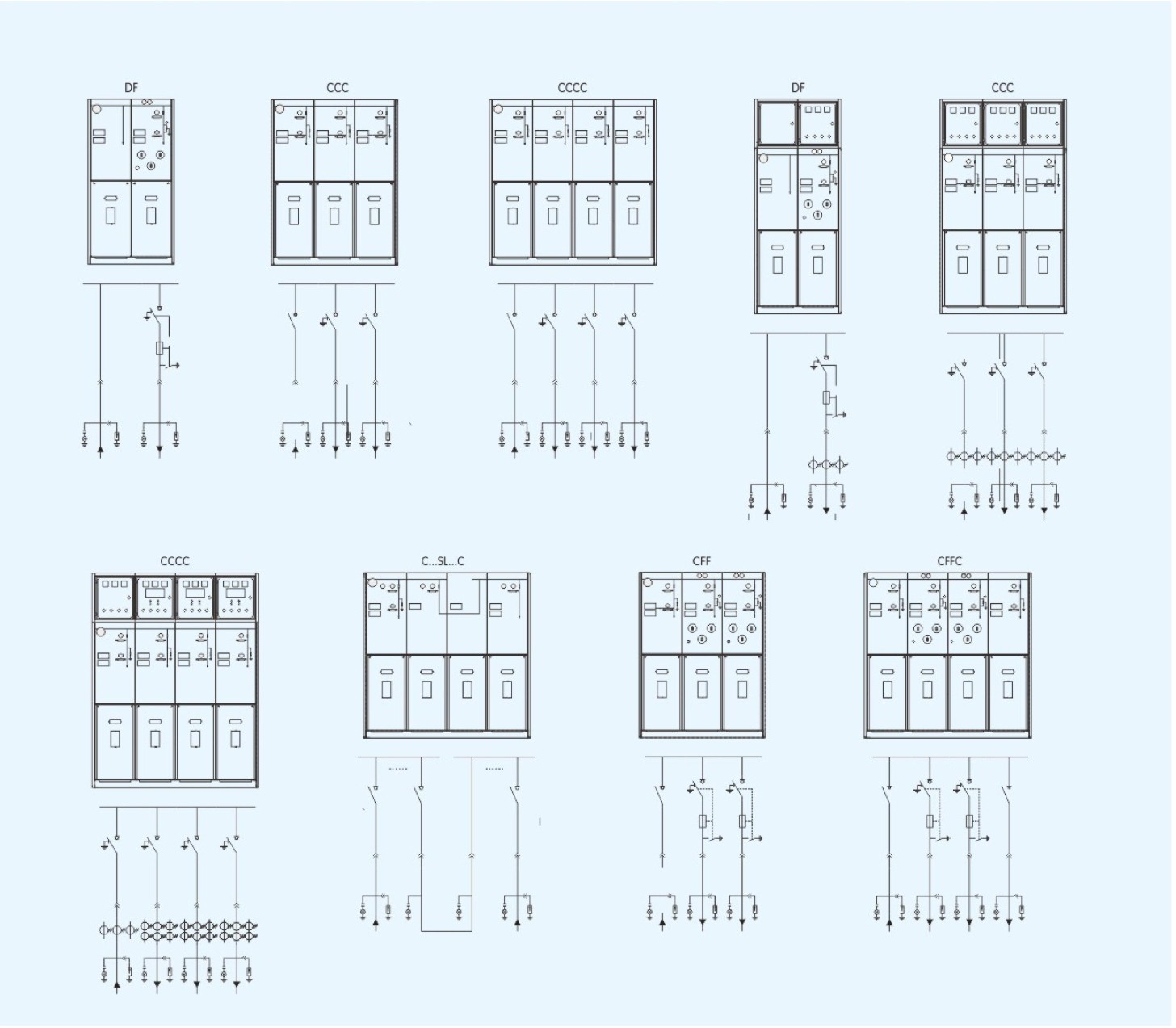

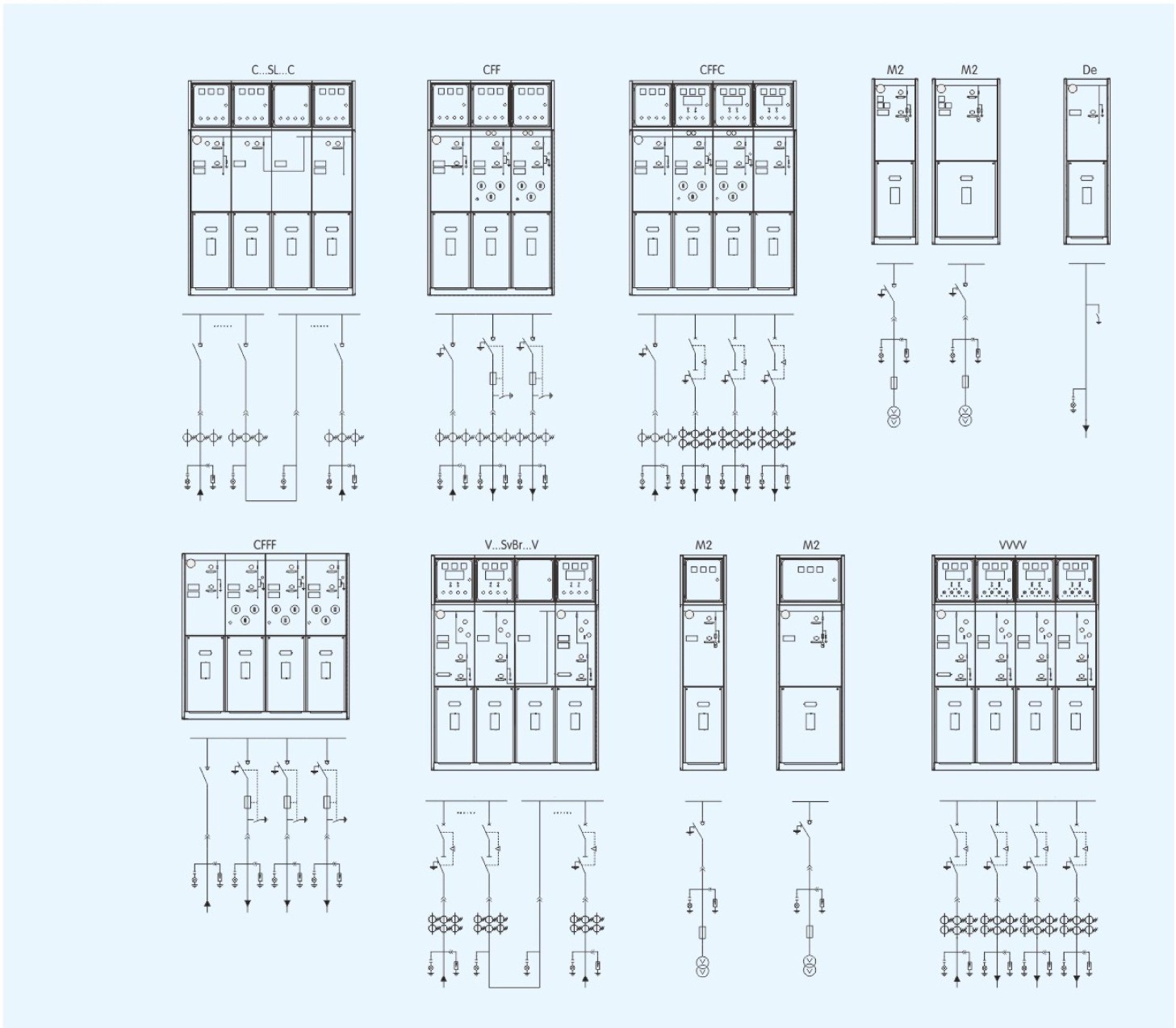

Infrastruktūros schema

DUK

1 klausimas: kokia yra didžiausia vardinė įtampa jūsų RMU serijai?

A: Nors mūsų pavyzdinis modelis yra 24 kV įrenginys, mūsų asortimentas apima nuo 3,3 kV iki 40,5 kV, kad atitiktų įvairius tarptautinius tinklo reikalavimus.

2 klausimas: Ar galiu pasirinkti tarp vakuuminių ir SF6 grandinės pertraukiklių?

A: Taip. Mūsų "V" spintelėje siūlome abu variantus. Vakuuminiams pertraukikliams dažnai teikiama pirmenybė dėl mažos priežiūros, o SF6 pertraukikliai yra prieinami atsižvelgiant į konkrečią apkrovą ir aplinkos poreikius.

3 klausimas: kaip užtikrinate, kad dujų slėgis išliktų saugus?

A: Mes naudojame santykinį 0,4 baro slėgį (esant 20 °C) ir didžiausią 1,4 baro ribą. Kiekviename bloke yra manometras su papildomais kontaktais nuotoliniam stebėjimui ir aliarmui.

4 klausimas: ar įranga tinka atšiaurioms lauko aplinkoms?

A: Taip. Nors RMU yra skirtas patalpoms, šerdies SF6 bakas turi IP67 reitingą. Įrengtas tinkamame lauko kioske (kompaktiškoje pastotėje), jis klesti didelės drėgmės arba didelės taršos zonose.
